申请日2019.12.11
公开（公告）日2021.03.09
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水处理用沉淀池，属于污水处理技术领域，包括污水进口，所述污水进口设置安装在过滤池上,所述过滤池通过安装过滤网与调节池相连,所述过滤网安装在过滤池与调节池中间,所述调节池上方安装絮凝剂投放器和污水泵,所述污水泵通过输水管与搅拌池相连,所述搅拌池内部安装搅拌架,所述生化池外部上端安装有沼气提纯设备，所述生化池下端焊接污泥斗，所述污泥斗下端连接安装煤粉混合装置，所述煤粉混合装置一端安装煤粉供给器另一端安装煤球制作器。本实用新型设计新颖，便于操作且使用效果好，可以有效地进行沉淀和去除污泥，并对沉淀产生的污泥和污水沼气进行处理和利用，实现了资源再利用，提高了资源利用率。
权利要求书

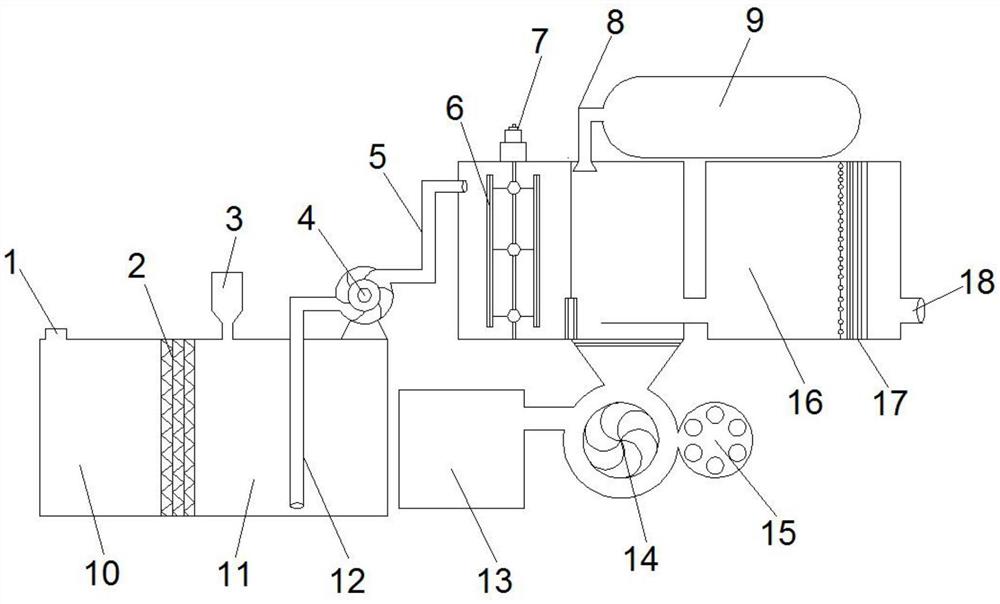

1.一种污水处理用沉淀池，其特征在于：包括污水进口(1)，所述污水进口(1)设置安装在过滤池(10)上,所述过滤池(10)通过安装过滤网(2)与调节池(11)相连,所述过滤网(2)安装在过滤池(10)与调节池(11)中间,所述调节池(11)上方安装絮凝剂投放器(3)和污水泵(4),所述污水泵(4)通过输水管(5)与搅拌池(31)相连,所述搅拌池(31)外部上方安装旋转电机(7),所述搅拌池(31)内部安装搅拌架(6),所述搅拌池(31)下端内侧壁安装释水阀(34)，所述搅拌池(31)通过释水阀(34)与生化池(33)相连，所述生化池(33)外部上端安装有沼气提纯设备(9)，所述沼气提纯设备(9)通过一端安装有吸气管(8)与生化池(33)相连，所述沼气提纯设备(9)内部安装提纯总装置(35)，所述生化池(33)下端焊接污泥斗(32)，所述污泥斗(32)下端连接安装煤粉混合装置(14)，所述煤粉混合装置(14)一端安装煤粉供给器(13)另一端安装煤球制作器(15)，所述生化池(33)与消毒池(16)相连，所述消毒池(16)内设置精密滤水网(17)，所述滤水网(17)后设置有出水口(18)。
2.根据权利要求1所述的一种污水处理用沉淀池，其特征在于：所述沼气提纯设备(9)两端分别导通设置安装有进气口(19)和出气口(24)，所述沼气提纯设备(9)外侧壁导通设置依次有排硫口(25)、排水口(26)和排尘口(27)。
3.根据权利要求1所述的一种污水处理用沉淀池，其特征在于：所述提纯总装置(35)分为脱硫室(20)、脱水室(21)和除尘室(22)三层，所述脱硫室(20)内装有强碱溶液(28)，所述脱水室(21)内装有干燥剂(29)，所述除尘室(22)内装有活性炭(30)。
4.根据权利要求1所述的一种污水处理用沉淀池，其特征在于：所述污水泵(4)两端分别安装抽水管(12)和输水管(5)，所述生化池(33)下端安装有泥水分层板(36)。
5.根据权利要求1所述的一种污水处理用沉淀池，其特征在于：所述污水泵(4)与外界电源和开关构成电性连接，所述旋转电机(7)与外界电源和开关构成电性连接，所述煤粉混合装置(14)与外界电源和开关构成电性连接。
说明书
一种污水处理用沉淀池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理用沉淀池。
背景技术
现如今的生活与生产都需要用到水，由于水里掺入了新的物质或者因为外界条件的变化，导致水变质不能继续保持原来的使用功能，在生产与生活活动中排放的，丧失了原来使用功能的水被称为污水。为使污水达到排入某一水体或再次使用的水质要求，而对其进行净化的过程被称为污水处理。
专利号CN108675527A公布了一种污水处理用沉淀池,包括沉淀池、第一处理池、第二处理池和第三处理池，所述沉淀池内部底端的上端焊接有支撑柱，支撑柱的上端通过安装片安装有第一处理池，第一处理池的一侧通过水管连接至第二处理池，第二处理池的底端通过安装片安装在支撑柱的上端，支撑柱的底端通过焊接固定在沉淀池的内部底端，第二处理池的另一侧通过水管连接至第三处理池，本发明经过第一处理池、第二处理池和第三处理池的处理，大大提高了污水处理的效果，极大程度上降低了污水的含污量。
上述专利具有以下缺点：1、无法有效地进行沉淀和去除污泥，降低了去污效果；2、未对沉淀产生的污泥进行处理；3、未对污水沉淀时产生的污水沼气进行处理或利用。为此，我们提出一种污水处理用沉淀池。
实用新型内容
本实用新型提供一种污水处理用沉淀池，设计新颖，便于操作且使用效果好，旨在通过旋转电机和搅拌架，对污水进行搅拌，使其产生中心离心力，让污泥在搅拌池中进行中心沉淀，进行污泥和水液分层，通过释水阀释放水液，泥水分层板隔开污泥，有效的去除污水中的污泥，便于后续的污水净化过程，更加容易；通过煤粉混合装置和煤球制作器，可对污水处理过程中产生的污泥进行加工成煤球，污泥中含有较多的有机可燃物，可用于燃烧，煤粉混合装置可对煤粉和污泥进行充分搅拌混合，再由煤球制作器对其按模定型，再晒干就可用于燃烧，实现资源再利用，提高资源利用率；通过沼气提纯设备和吸气管，可对污水处理过程中产生的废气进行提取为沼气，吸气管将产生的废气吸入沼气提纯设备中，沼气提纯设备对废气提取，依次进行脱硫、脱水和除尘过程提取沼气，提取的沼气可用于其它用途，实现资源再利用，提高资源利用率。
本实用新型提供的具体技术方案如下：
本实用新型提供的一种污水处理用沉淀池，包括污水进口，所述污水进口设置安装在过滤池上,所述过滤池通过安装过滤网与调节池相连,所述过滤网安装在过滤池与调节池中间,所述调节池上方安装絮凝剂投放器和污水泵,所述污水泵通过输水管与搅拌池相连,所述搅拌池外部上方安装旋转电机,所述搅拌池内部安装搅拌架,所述搅拌池下端内侧壁安装释水阀，所述搅拌池通过释水阀与生化池相连，所述生化池外部上端安装有沼气提纯设备，所述沼气提纯设备通过一端安装有吸气管与生化池相连，所述沼气提纯设备内部安装提纯总装置，所述生化池下端焊接污泥斗，所述污泥斗下端连接安装煤粉混合装置，所述煤粉混合装置一端安装煤粉供给器另一端安装煤球制作器，所述生化池与消毒池相连，所述消毒池内设置精密滤水网，所述滤水网后设置有出水口。
可选的，所述沼气提纯设备两端分别导通设置安装有进气口和出气口，所述沼气提纯设备外侧壁导通设置依次有排硫口、排水口和排尘口。
可选的，所述提纯总装置分为脱硫室、脱水室和除尘室三层，所述脱硫室内装有强碱溶液，所述脱水室内装有干燥剂，所述除尘室内装有活性炭。
可选的，所述污水泵两端分别安装抽水管和输水管，所述生化池下端安装有泥水分层板。
可选的，所述污水泵与外界电源和开关构成电性连接，所述旋转电机与外界电源和开关构成电性连接，所述煤粉混合装置与外界电源和开关构成电性连接。
本实用新型的有益效果如下：
1、本实用新型设计新颖，便于操作且使用效果好，通过设有旋转电机和搅拌架，污水泵将经过过滤后的污水吸取到搅拌池中，打开电源开关，旋转电机工作，带动搅拌架转动，对搅拌池中的污水进行搅拌，使其产生中心离心力，让污泥在搅拌池中进行中心沉淀，进行污泥和水液分层，通过释水阀释放水液，泥水分层板隔开污泥，有效的去除污水中的污泥，便于后续的污水净化过程，更加容易。
2、本实用新型通过设有煤粉混合装置和煤球制作器，当污水沉淀下来的污泥，经过泥水分层板分层，进入污泥斗中，污泥斗中的污泥会进入煤粉混合装置中，打开电源开关，煤粉混合装置工作，将污泥与煤粉进行搅拌充分混合，由煤粉供给器进行供给煤粉，混合后的煤粉与污泥进入煤球制作器中进行压模定型，制作成煤球，再晒干就可用于燃烧，实现资源再利用，提高资源利用率。
3、本实用新型通过设有沼气提纯设备和吸气管，生化池中的废气由吸气管吸入进沼气提纯设备中，由沼气提纯设备中安装的提纯总装置进行提纯，提纯总装置分为脱硫室、脱水室和除尘室三层，脱硫室内装有强碱溶液，脱水室内装有干燥剂，除尘室内装有活性炭，强碱溶液会吸取废气中的硫化氢气体，干燥剂会吸取废气中的水分，活性炭会吸取废气中的灰尘，最后产出可燃烧的沼气，沼气可暂时储存在沼气提纯设备中的沼气储存处，也可由出气口排出，用作它用，实现资源再利用，提高资源利用率。
（发明人：吴建华）
