申请日2021.03.01
公开（公告）日2021.03.26
IPC分类号C02F9/04; C02F101/20; C02F103/06
摘要
一种处理垃圾渗滤液中重金属的装置，包括过滤罐和搅拌罐，搅拌罐固定安装于过滤罐底面，过滤罐通过底面的数根支腿固定放置于地面上，过滤罐内部设有上端封闭的竖管，竖管下部贯穿过滤罐和搅拌罐，竖管与过滤罐和搅拌罐均通过防水轴承转动连接，过滤罐顶面固定安装有电机，搅拌罐一侧固定连接有进水管。本发明利用过滤网内部水压的变化，能够在过滤网堵塞时自动对其进行清理，免去了用户需要定期人工清洁的劳动量，提高了污水处理效率，同时本发明还能在污水停止注入后自动对过滤网进行清理，避免了污染物在过滤网上停留，便于设备清洁维护和延长过滤网的使用寿命；适合在垃圾渗滤液及其他重金属污水处理领域进行推广。
权利要求书

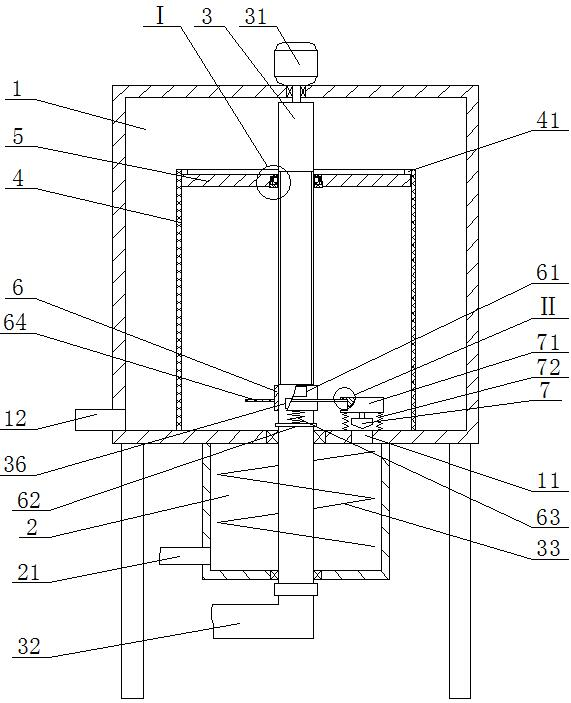

1.一种处理垃圾渗滤液中重金属的装置，包括过滤罐（1）和搅拌罐（2），搅拌罐（2）固定安装于过滤罐（1）底面，过滤罐（1）通过底面的数根支腿固定放置于地面上，其特征在于：过滤罐（1）内部设有上端封闭的竖管（3），竖管（3）下部贯穿过滤罐（1）和搅拌罐（2），竖管（3）与过滤罐（1）和搅拌罐（2）均通过防水轴承转动连接，过滤罐（1）顶面固定安装有电机（31），电机（31）输出轴穿过过滤罐（1）顶面并与竖杆（3）顶面固定连接，竖管（3）下端连接有排渣管（32），竖管（3）位于搅拌罐（2）内腔的外周上固定安装有搅拌叶片（33），过滤罐（1）内部设有横截面为椭圆的过滤网（4），过滤网（4）固定安装于过滤罐（1）内腔底面上，竖管（3）位于过滤罐（1）内腔的外周中部开设有外螺纹，竖管（3）上螺纹安装有滚珠丝杠螺母（34），滚珠丝杠螺母（34）与竖管（3）外周的螺纹组成滚珠丝杠螺纹副，滚珠丝杠螺母（34）外周上固定安装有齿面斜向下的锥齿轮（35），过滤网（4）内滑动配合设有压板（5），压板（5）中心位置开设有上部直径小于下部直径的台阶通孔（51），滚珠丝杠螺母（34）外周与台阶通孔（51）上部侧壁轴承连接，台阶通孔（51）下部内腔中设有齿牙位于内周的锥齿环（52），台阶通孔（51）的水平端面上开设有数个盲孔（53），盲孔（53）中分别滑动密封配合设有立柱（54），立柱（54）下端均与锥齿环（52）顶面固定连接，立柱（54）上端与对应盲孔（53）顶面之间均固定连接有第一弹簧（55），竖管（3）位于过滤罐（1）内腔的外周下部开设有第一透槽（36），竖管（3）位于过滤罐（1）内腔的外周下部滑动密封配合设有滑套（6），滑套（6）外周上部开设有第二透槽（61），滑套（6）下方设有档环（62），档环（62）固定安装于竖管（3）外周上，档环（62）与滑套（6）之间固定连接有数个第二弹簧（63），过滤罐（1）内腔底面开设有进水口（11），进水口（11）下端开口与搅拌罐（2）相通，进水口（11）上方设有活塞（7），活塞（7）上方通过连杆固定连接有压块（71），压块（71）底面固定连接数根第三弹簧（72）的上端，第三弹簧（72）下端均与过滤罐（1）内腔底面固定连接，压块（71）朝向竖管（3）一侧开设有纵向的通槽（73），滑套（6）外周固定安装有压盘（64），压盘（64）的外周从通槽（73）中穿过，过滤罐（1）一侧底部固定连接有出水管（12），搅拌罐（2）一侧固定连接有进水管（21），排渣管（32）通过旋转接头与竖管（3）下端连接。
2.根据权利要求1所述的一种处理垃圾渗滤液中重金属的装置，其特征在于：所述的过滤网（4）内周顶部固定安装有数个挡块（41）。
3.根据权利要求1所述的一种处理垃圾渗滤液中重金属的装置，其特征在于：所述的压板（5）采用密度比水小的材料制成。
4.根据权利要求1所述的一种处理垃圾渗滤液中重金属的装置，其特征在于：所述的通槽（73）内腔顶面固定安装有滚轮（74），滚轮（74）外周与压盘（64）顶面滚动配合。
说明书
一种处理垃圾渗滤液中重金属的装置
技术领域
本发明属于垃圾渗滤液污水处理领域，具体地说是一种处理垃圾渗滤液中重金属的装置。
背景技术
垃圾渗滤液在进行无害化处理时，需要加入化学凝结剂使其所含的重金属凝结成不溶于水的絮状，然后进行过滤分离，由于重金属絮状物会堆积在滤网上，在实际使用时过滤网的过滤能力会快速衰减，严重制约污水处理效率。
发明内容
本发明提供一种处理垃圾渗滤液中重金属的装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
一种处理垃圾渗滤液中重金属的装置，包括过滤罐和搅拌罐，搅拌罐固定安装于过滤罐底面，过滤罐通过底面的数根支腿固定放置于地面上，过滤罐内部设有上端封闭的竖管，竖管下部贯穿过滤罐和搅拌罐，竖管与过滤罐和搅拌罐均通过防水轴承转动连接，过滤罐顶面固定安装有电机，电机输出轴穿过过滤罐顶面并与竖杆顶面固定连接，竖管下端连接有排渣管，竖管位于搅拌罐内腔的外周上固定安装有搅拌叶片，过滤罐内部设有横截面为椭圆的过滤网，过滤网固定安装于过滤罐内腔底面上，竖管位于过滤罐内腔的外周中部开设有外螺纹，竖管上螺纹安装有滚珠丝杠螺母，滚珠丝杠螺母与竖管外周的螺纹组成滚珠丝杠螺纹副，滚珠丝杠螺母外周上固定安装有齿面斜向下的锥齿轮，过滤网内滑动配合设有压板，压板中心位置开设有上部直径小于下部直径的台阶通孔，滚珠丝杠螺母外周与台阶通孔上部侧壁轴承连接，台阶通孔下部内腔中设有齿牙位于内周的锥齿环，台阶通孔的水平端面上开设有数个盲孔，盲孔中分别滑动密封配合设有立柱，立柱下端均与锥齿环顶面固定连接，立柱上端与对应盲孔顶面之间均固定连接有第一弹簧，竖管位于过滤罐内腔的外周下部开设有第一透槽，竖管位于过滤罐内腔的外周下部滑动密封配合设有滑套，滑套外周上部开设有第二透槽，滑套下方设有档环，档环固定安装于竖管外周上，档环与滑套之间固定连接有数个第二弹簧，过滤罐内腔底面开设有进水口，进水口下端开口与搅拌罐相通，进水口上方设有活塞，活塞上方通过连杆固定连接有压块，压块底面固定连接数根第三弹簧的上端，第三弹簧下端均与过滤罐内腔底面固定连接，压块朝向竖管一侧开设有纵向的通槽，滑套外周固定安装有压盘，压盘的外周从通槽中穿过，过滤罐一侧底部固定连接有出水管，搅拌罐一侧固定连接有进水管。
如上所述的一种处理垃圾渗滤液中重金属的装置，所述的过滤网内周顶部固定安装有数个挡块。
如上所述的一种处理垃圾渗滤液中重金属的装置，所述的排渣管通过旋转接头与竖管下端连接。
如上所述的一种处理垃圾渗滤液中重金属的装置，所述的压板采用密度比水小的材料制成。
如上所述的一种处理垃圾渗滤液中重金属的装置，所述的通槽内腔顶面固定安装有滚轮，滚轮外周与压盘顶面滚动配合。
本发明的优点是：本装置在使用时用户通过进水管向搅拌罐内部持续送入加入了凝结剂的待处理污水，启动电机带动竖管旋转，竖管会通过搅拌叶片对搅拌罐内部的污水进行搅拌，使凝结剂与污水中的重金属发生凝结反应，随着污水不断送入搅拌罐，搅拌罐中的污水会通过水压克服第三弹簧的拉力向上将活塞顶起，通过进水口进入过滤罐的过滤网内，过滤网内部的污水会将压板向上顶起，此时滚珠丝杠螺母仅与压板轴承连接，滚珠丝杠螺母会随竖管一起转动，不会影响压板移动，在经过过滤网的过滤后从出水管送往下序处理装置，重金属絮状物会被过滤网拦住，在使用一段时间后过滤网会被絮状物堵塞过滤能力大幅下降，此时过滤网内部的水压会增大，当过滤网内部水压大于第一弹簧向下的推力和盲孔内部的大气压力之和时，锥齿环会被向上推动与滚珠丝杠螺母上的锥齿轮相啮合，滚珠丝杠螺母无法继续空转，竖管会通过螺纹带动滚珠丝杠螺母和压板一起向下移动，压板在向下移动时一方面会将过滤网上的絮状物刮下，另一方面随着压板下方的空间逐渐缩小（这一过程中过滤网内部的水会被增大的水压挤出过滤网），过滤网内部的水压会进一步增大，使得锥齿轮与锥齿环的啮合更加牢固，最终压板会把滑套向下推动，滑套向下移动后第二透槽会与第一透槽连通，混合有大量絮状物的污水会在水压下穿过两个透槽通过竖管和排渣管排出，在絮状物排出后过滤网恢复过滤能力，其内部水压下降，锥齿轮也会向下移动与锥齿环脱开啮合，滚珠丝杠螺母重新恢复自由转动状态，滑套也会在第二弹簧推动下向上移动重新封闭第一透槽，随着污水继续注入过滤网内部，压板又会重新被向上顶起恢复初始状态；另外，当进水管不再送入污水时，在搅拌罐水压降低后活塞和压块被第三弹簧拉动下落将进水口封堵，同时压块会通过通槽和压盘拉动滑套下滑，此时过滤网内剩余带有絮状物的污水同样可以通过竖管和排渣管排出，在水位下降后压板也会随之下滑对过滤网内壁进行一次清洁，避免在设备停机后絮状物全都黏贴在过滤网上，便于用户进行停机后的维护和清洁工作；本发明利用过滤网内部水压的变化，能够在过滤网堵塞时自动对其进行清理，免去了用户需要定期人工清洁的劳动量，提高了污水处理效率，同时本发明还能在污水停止注入后自动对过滤网进行清理，避免了污染物在过滤网上停留，便于设备清洁维护和延长过滤网的使用寿命；适合在垃圾渗滤液及其他重金属污水处理领域进行推广。
（发明人：代春龙;张华东;魏明勇;阚传金;高庆刚）
