申请日2020.07.30
公开（公告）日2021.03.23
IPC分类号C02F9/14; C02F101/20; C02F101/30
摘要
本实用新型公开了一种提高絮凝效果的电路板生产车间污水处理装置，包括依次连接的絮凝池、搅拌池、沉淀池和消化池，絮凝池由过滤板分隔为沉淀槽和流出槽，搅拌池内设有第一竖直搅拌轴，第一竖直搅拌轴的一端连接有电机，沉淀槽设有第二竖直搅拌轴，以及与第二竖直搅拌轴垂直的横向搅拌轴，第一竖直搅拌轴、第二竖直搅拌轴和横向搅拌轴均设有与自身轴线垂直的搅拌叶片；第二竖直搅拌轴的底端设有第一锥齿轮，横向搅拌轴的一端设有与第一锥齿轮啮合的第二锥齿轮；第一竖直搅拌轴上设有第一带轮，第二竖直搅拌轴设有第二带轮，第一带轮和所述第二带轮通过皮带连接。本实用新型具有使絮凝液和污水混合更加均匀，提高絮凝效果，进而提高污水处理质量的特点。
权利要求书

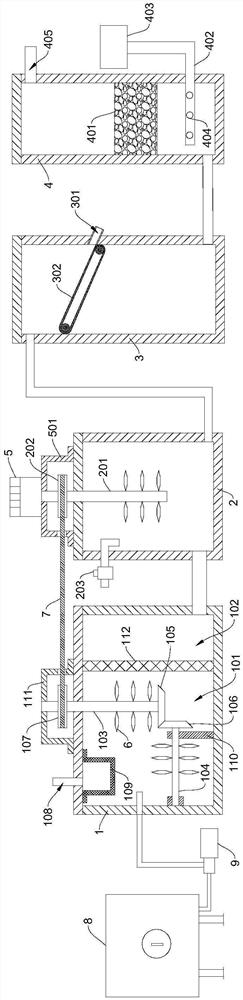

1.一种提高絮凝效果的电路板生产车间污水处理装置，包括依次连接的絮凝池(1)、搅拌池(2)、沉淀池(3)和消化池(4)，所述絮凝池(1)由过滤板(112)分隔为沉淀槽(101)和流出槽(102)，其特征在于：所述搅拌池(2)的内部设有第一竖直搅拌轴(201)，第一竖直搅拌轴(201)的一端连接有电机(5)，所述沉淀槽(101)设有第二竖直搅拌轴(103)，以及与所述第二竖直搅拌轴(103)垂直的横向搅拌轴(104)，所述第一竖直搅拌轴(201)、第二竖直搅拌轴(103)和横向搅拌轴(104)均设有与自身轴线垂直的搅拌叶片(6)；
所述第二竖直搅拌轴(103)的底端设有第一锥齿轮(105)，所述横向搅拌轴(104)的一端设有与所述第一锥齿轮(105)啮合的第二锥齿轮(106)；所述第一竖直搅拌轴(201)上设有第一带轮(202)，所述第二竖直搅拌轴(103)设有第二带轮(107)，所述第一带轮(202)和所述第二带轮(107)通过皮带(7)连接。
2.根据权利要求1所述的提高絮凝效果的电路板生产车间污水处理装置，其特征在于：所述沉淀槽(101)的顶部设有污水入口(108)，所述污水入口(108)的下方设有胶渣过滤盒(109)，所述胶渣过滤盒(109)与所述沉淀槽(101)的内顶部可拆卸连接。
3.根据权利要求1所述的提高絮凝效果的电路板生产车间污水处理装置，其特征在于：所述搅拌池(2)设有蓝藻入口(203)，所述沉淀池(3)设有蓝藻出口(301)，所述沉淀池(3)的内部设有倾斜布置的微滤膜输送带(302)，所述蓝藻出口(301)位于所述微滤膜输送带(302)的低端，且所述微滤膜输送带(302)由高端向低端输送。
4.根据权利要求1所述的提高絮凝效果的电路板生产车间污水处理装置，其特征在于：所述絮凝池(1)连接有絮凝液箱(8)，所述絮凝液箱(8)通过电动泵(9)向所述絮凝池(1)泵送絮凝液。
5.根据权利要求1所述的提高絮凝效果的电路板生产车间污水处理装置，其特征在于：所述消化池(4)通过管道与所述沉淀池(3)的底部连接，所述消化池(4)内设置有生物填料层(401)，所述生物填料层(401)的下方设置有曝气管(402)，所述曝气管(402)与消化池(4)外部的曝气装置(403)连接。
6.根据权利要求5所述的提高絮凝效果的电路板生产车间污水处理装置，其特征在于：所述生物填料层(401)的表面生长有好氧生物膜。
7.根据权利要求5所述的提高絮凝效果的电路板生产车间污水处理装置，其特征在于：所述曝气管(402)设置有多个曝气头(404)。
说明书
一种提高絮凝效果的电路板生产车间污水处理装置
技术领域
本实用新型涉及电路板生产技术领域，特别是一种提高絮凝效果的电路板生产车间污水处理装置。
背景技术
电路板生产过程中的污染物较多，所产生的废水中含有铜、铬、镍、锌、酸碱等重金属，还包含某些有机物质。天然水体受到酸、碱、重金属污染后水体的缓冲作用遭到破坏，使水质恶化、抑制或阻止微生物活动，降低水的自净能力，同时也会对农作物造成危害；重金属离子对身体健康有极大危害，水中的重金属离子可在生物体内吸附，积累和富集，对人类、鱼类、浮游生物的危害极大。电路板生产车间的废水必须经过有效处理，经处理的废水达到排放标准后才能排放到自然水体中。
目前，电路板生产车间的废水一般采用化学沉淀、离子交换来除去废水中的重金属成分，单纯采用某种技术，重金属去除不彻底且容易形成二次污染。
授权公开号为“CN209853950U”的专利中公开了一种提高絮凝效果的电路板生产车间污水处理装置，很好的解决了上述问题，但是在使用过程中发现由于污水与絮凝液混合不均，导致絮凝效果不佳，进而影响整体的污水处理质量。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种使絮凝液和污水混合更加均匀，提高絮凝效果，进而提高污水处理质量的提高絮凝效果的电路板生产车间污水处理装置。
本实用新型的目的通过以下技术方案来实现：
一种提高絮凝效果的电路板生产车间污水处理装置，包括依次连接的絮凝池、搅拌池、沉淀池和消化池，所述絮凝池由过滤板分隔为沉淀槽和流出槽，所述搅拌池的内部设有第一竖直搅拌轴，第一竖直搅拌轴的一端连接有电机，所述沉淀槽设有第二竖直搅拌轴，以及与所述第二竖直搅拌轴垂直的横向搅拌轴，所述第一竖直搅拌轴、第二竖直搅拌轴和横向搅拌轴均设有与自身轴线垂直的搅拌叶片；
所述第二竖直搅拌轴的底端设有第一锥齿轮，所述横向搅拌轴的一端设有与所述第一锥齿轮啮合的第二锥齿轮；所述第一竖直搅拌轴上设有第一带轮，所述第二竖直搅拌轴设有第二带轮，所述第一带轮和所述第二带轮通过皮带连接。
可选地，所述沉淀槽的顶部设有污水入口，所述污水入口的下方设有胶渣过滤盒，所述胶渣过滤盒与所述沉淀槽的内顶部可拆卸连接。
可选地，所述搅拌池设有蓝藻入口，所述沉淀池设有蓝藻出口，所述沉淀池的内部设有倾斜布置的微滤膜输送带，所述蓝藻出口位于所述微滤膜输送带的低端，且所述微滤膜输送带由高端向低端输送。
可选地，所述絮凝池连接有絮凝液箱，所述絮凝液箱通过电动泵向所述絮凝池泵送絮凝液。
可选地，所述消化池通过管道与所述沉淀池的底部连接，所述消化池内设置有生物填料层，所述生物填料层的下方设置有曝气管，所述曝气管与消化池外部的曝气装置连接。
可选地，所述生物填料层的表面生长有好氧生物膜。
可选地，所述曝气管设置有多个曝气头。
本实用新型具有以下优点：本实用新型中，沉淀槽设有第二竖直搅拌轴，以及与所述第二竖直搅拌轴垂直的横向搅拌轴，所述第一竖直搅拌轴、第二竖直搅拌轴和横向搅拌轴均设有与自身轴线垂直的搅拌叶片，即使得可对进入沉淀槽的污水进行两个方向的搅动，搅拌效果更好，在絮凝时使得污水和絮凝液混合更加均匀，与现有技术相比，提高了絮凝效果，进而提高了污水处理质量；此外，第一竖直搅拌轴上设有第一带轮，所述第二竖直搅拌轴设有第二带轮，所述第一带轮和所述第二带轮通过皮带连接，如此设置，只需一个电机即可带动第一竖直搅拌轴、第二竖直搅拌轴和横向搅拌轴三者转动，节约能源。
（发明人：王劲;吴丽琼;叶建林;周亮）
