申请日2020.08.12
公开（公告）日2021.04.02
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型涉及水处理设备的技术领域，特别是涉及一种污水治理高级氧化一体机；其可对污水中的有机物进行预处理氧化，减小处理装置体积，进一步缩短微生物氧化处理时间，更为实用；包括立式箱、卧式箱、臭氧发生器、多组第一导流板、多组第二导流板、鼓风机、鼓风管组和多组好氧微生物填料组件，立式箱内设置有第一空腔，卧式箱内设置有第二空腔，第一空腔与第二空腔相通，立式箱的顶端左部设置有进水管，进水管的输出端伸入至第一空腔的顶端上部，卧式箱的右侧底部设置有排水管，排水管的输入端伸入至第二空腔的右侧底部，臭氧发生器固定设置于立式箱的左端，臭氧发生器的输出端伸入至第一空腔内中下部。
权利要求书

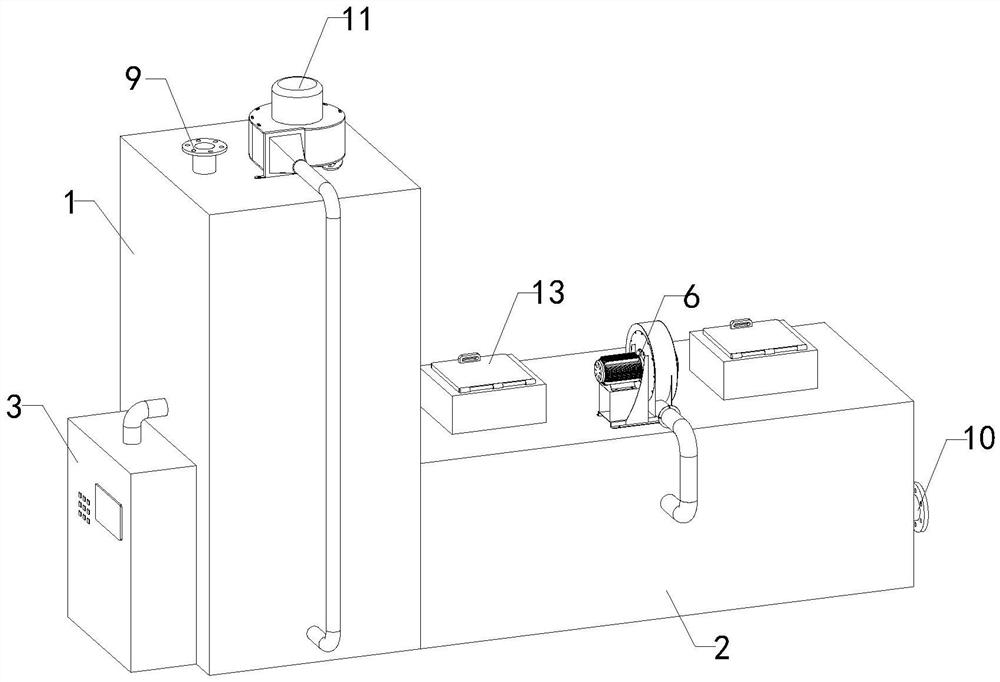

1.一种污水治理高级氧化一体机，其特征在于，包括立式箱(1)、卧式箱(2)、臭氧发生器(3)、多组第一导流板(4)、多组第二导流板(5)、鼓风机(6)、鼓风管组(7)和多组好氧微生物填料组件(8)，所述立式箱(1)内设置有第一空腔，所述卧式箱(2)内设置有第二空腔，所述第一空腔与所述第二空腔相通，所述立式箱(1)的顶端左部设置有进水管(9)，所述进水管(9)的输出端伸入至所述第一空腔的顶端上部，所述卧式箱(2)的右侧底部设置有排水管(10)，所述排水管(10)的输入端伸入至第二空腔的右侧底部，所述臭氧发生器(3)固定设置于所述立式箱(1)的左端，臭氧发生器(3)的输出端伸入至第一空腔内中下部，所述多组第一导流板(4)均固定设置于所述第一空腔的左端内壁上，所述多组第二导流板(5)均固定设置于所述第一空腔的右端内壁上，所述多组第一导流板(4)与所述多组第二导流板(5)交错设置，所述多组好氧微生物填料组件(8)均布于所述第二空腔的底端内壁上，所述鼓风机(6)固定设置于所述卧式箱(2)的顶端，所述鼓风管组(7)设置于所述第二空腔的底端壁上，所述鼓风机(6)的输出端与所述鼓风管组(7)的输入端连通。
2.根据权利要求1所述的污水治理高级氧化一体机，其特征在于，还包括循环风机(11)，所述循环风机(11)固定设置于所述立式箱(1)的顶端，所述循环风机(11)的输入端伸入至第一空腔的上部，所述循环风机(11)的输出端伸入至第一空腔的底部。
3.根据权利要求2所述的污水治理高级氧化一体机，其特征在于，所述立式箱(1)的顶端设置有两组通气口(12)，所述通气口(12)上设置有密封门(13)。
4.根据权利要求3所述的污水治理高级氧化一体机，其特征在于，所述多组好氧微生物填料组件(8)均与竖直方向呈30度夹角倾斜设置。
5.根据权利要求4所述的污水治理高级氧化一体机，其特征在于，还包括布气管组(14)，所述布气管组(14)设置于所述第一空腔的底端内壁上，所述循环风机(11)的输出端与所述布气管组(14)的输入端连通。
6.根据权利要求5所述的污水治理高级氧化一体机，其特征在于，所述鼓风管组(7)的输出端设置有多组均布的曝气管(15)，所述多组曝气管(15)的输出端朝向来水方向一侧。
7.根据权利要求6所述的污水治理高级氧化一体机，其特征在于，所述多组第一导流板(4)和多组第二导流板(5)的底部均设置有UV灯(16)。
说明书
污水治理高级氧化一体机
技术领域
本实用新型涉及水处理设备的技术领域，特别是涉及一种污水治理高级氧化一体机。
背景技术
众所周知，污水中的有机污染物难以自行分解，易使污水产生恶臭，一般通过氧化法对水中的有机物进行处理，如公开(公告)号公开(公告)号CN207210047U公开的一种污水氧化处理系统，包括圆柱形外壳，圆柱形外壳内设置有加氧管，加氧管的顶端穿过圆柱形外壳的顶端面并与圆柱形外壳顶端面旋转连接；圆柱形外壳的侧部设置有加氧腔体，加氧腔体的下端通过导管一与圆柱形外壳的下端联通，加氧腔体的上端通过导管二与加氧管的顶端联通，导管二的端部插接于加氧管内并与加氧管转动密封；所述加氧腔体连接有高压氧导入管，高压氧导入管的端部穿过加氧腔体的侧壁并连接有加氧头，高压氧导入管的另一端连接高压氧供氧设置；虽然克服操作繁琐，并且氧气和催化剂与污水溶解不均匀的弊端；然而使用中发现，为了使好氧微生物对污水进行充分氧化分解，需增大装置的体积使微生物与污水进行充分接触，微生物氧化处理时间仍过长。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供一种可对污水中的有机物进行预处理氧化，减小处理装置体积，进一步缩短微生物氧化处理时间，更为实用的污水治理高级氧化一体机。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：包括立式箱、卧式箱、臭氧发生器、多组第一导流板、多组第二导流板、鼓风机、鼓风管组和多组好氧微生物填料组件，所述立式箱内设置有第一空腔，所述卧式箱内设置有第二空腔，所述第一空腔与所述第二空腔相通，所述立式箱的顶端左部设置有进水管，所述进水管的输出端伸入至所述第一空腔的顶端上部，所述卧式箱的右侧底部设置有排水管，所述排水管的输入端伸入至第二空腔的右侧底部，所述臭氧发生器固定设置于所述立式箱的左端，臭氧发生器的输出端伸入至第一空腔内中下部，所述多组第一导流板均固定设置于所述第一空腔的左端内壁上，所述多组第二导流板均固定设置于所述第一空腔的右端内壁上，所述多组第一导流板与所述多组第二导流板交错设置，所述多组好氧微生物填料组件均布与所述第二空腔的底端内壁上，所述鼓风机固定设置于所述卧式箱的顶端，所述鼓风管组设置于所述第二空腔的底端壁上，所述鼓风机的输出端与所述鼓风管组的输入端连通。
优选的，还包括循环风机，所述循环风机固定设置于所述立式箱的顶端，所述循环风机的输入端伸入至第一空腔的上部，所述循环风机的输出端伸入至第一空腔的底部。
优选的，所述立式箱的顶端设置有两组通气口，所述通气口上设置有密封门。
优选的，所述多组好氧微生物填料组件均与竖直方向呈30度夹角倾斜设置。
优选的，还包括布气管组，所述布气管组设置于所述第一空腔的底端内壁上，所述循环风机的输出端与所述布气管组的输入端连通。
优选的，所述鼓风管组的输出端设置有多组均布的曝气管，所述多组曝气管的输出端朝向来水方向一侧。
优选的，所述多组第一导流板和多组第二导流板的底部均设置有UV灯。
(三)有益效果
与现有技术相比，本实用新型提供了一种污水治理高级氧化一体机，具备以下有益效果：该污水治理高级氧化一体机，污水经进水管进入至第一空腔内，经多组第一导流板和第二导流板导流后，污水呈“之”字形在第一空腔内流动，第一导流板和第二导流板之间的污水形成水幕，启动臭氧发生器，臭氧发生器产出的臭氧进入至第一空腔内，臭氧与第一导流板和第二导流板5上的污水及形成水幕的污水进行充分接触，在臭氧的作用下，污水中的部分有机物被臭氧氧化分解，污水进入至第二空腔内，通过启动鼓风机，使含氧空气经鼓风管组被鼓入至第二空腔内，在好氧微生物填料组件上的好氧微生物群的氧化分解作用下，污水的中的有机物被进一步氧化分解，臭氧对污水中的部分有机物进行预分解，从而减小了后续微生物氧化分解的压力，可减少好氧微生物填料组件的布置量，从而减小卧式箱的体积，装置的总体积减小，通过臭氧的预处理氧化，污水中的有机物含量降低，微生物对有机物的氧化分解时间缩短，进一步缩短微生物氧化处理时间，更为实用。
（发明人：胡猛）
