申请日2020.09.30
公开（公告）日2021.06.08
IPC分类号C02F9/14; C02F101/10; C02F101/30
摘要

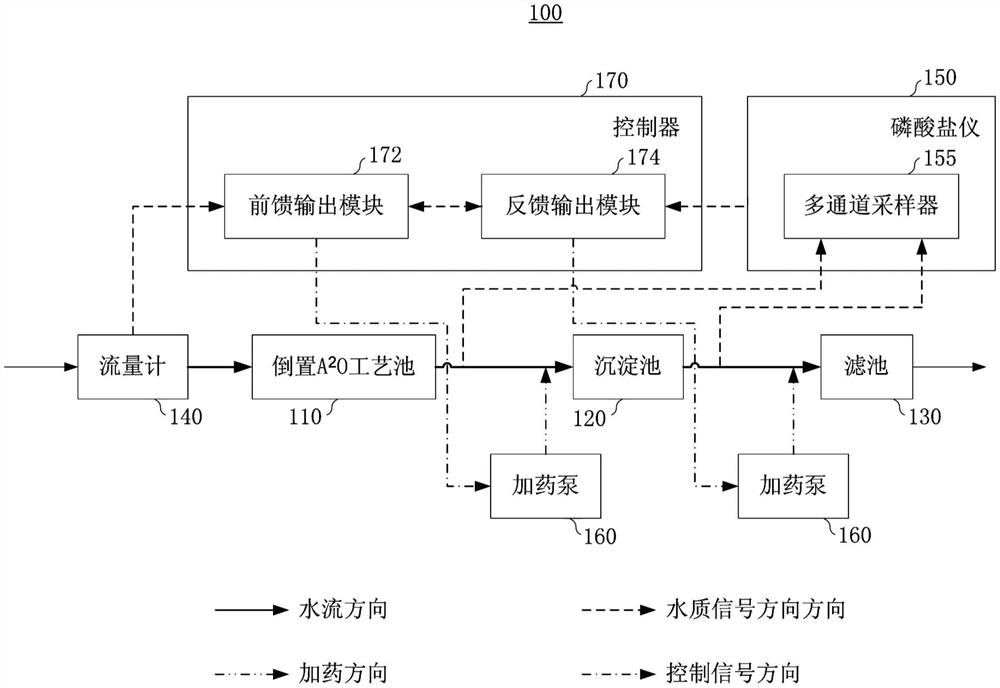

公开一种两段式污水除磷系统。所述两段式污水除磷系统包括：倒置厌氧‑缺氧‑好氧(A2O)工艺池；沉淀池，连接到所述倒置A2O工艺池的出口；滤池，连接到所述沉淀池的出口；流量计，设置在所述倒置A2O工艺池入口处；磷酸盐仪，设置在所述倒置A2O工艺池与所述滤池之间；多个加药泵，设置在所述倒置A2O工艺池与所述滤池之间；控制器，连接到所述流量计和所述磷酸盐仪以从所述流量计接收测量的进水流量并从所述磷酸盐仪接收测量的磷酸盐浓度，并且连接到所述多个加药泵以控制所述多个加药泵。本实用新型通过采用两段式污水除磷系统，提高了化学除磷的控制效果，降低除磷剂的成本，实现出水水质的稳定达标。
权利要求书
1.一种两段式污水除磷系统，其特征在于，所述两段式污水除磷系统包括：
倒置厌氧-缺氧-好氧A2O工艺池；
沉淀池，连接到所述倒置A2O工艺池的出口；
滤池，连接到所述沉淀池的出口；
流量计，设置在所述倒置A2O工艺池入口处，用于测量所述倒置A2O工艺池的进水流量；
磷酸盐仪，设置在所述倒置A2O工艺池与所述滤池之间，用于测量所述倒置A2O工艺池与所述滤池之间的多个测量点的磷酸盐浓度；
多个加药泵，设置在所述倒置A2O工艺池与所述滤池之间，用于在所述倒置A2O工艺池与所述滤池之间的多个加药点处施加除磷药物；
控制器，连接到所述流量计和所述磷酸盐仪以从所述流量计接收测量的进水流量并从所述磷酸盐仪接收测量的磷酸盐浓度，并且连接到所述多个加药泵以控制所述多个加药泵。
2.如权利要求1所述的两段式污水除磷系统，其特征在于，所述磷酸盐仪包括多通道采样器，所述多通道采样器连接到所述多个测量点，以分别测量所述多个测量点处的磷酸盐浓度。
3.如权利要求2所述的两段式污水除磷系统，其特征在于，所述多个测量点包括第一测量点和第二测量点，所述第一测量点设置在所述倒置A2O工艺池与所述沉淀池之间，所述第二测量点设置在所述沉淀池与所述滤池之间，
其中，所述多通道采样器为双通道采样器，所述双通道采样器连接到所述第一测量点和所述第二测量点，以分别测量所述倒置A2O工艺池与所述沉淀池之间的磷酸盐浓度和所述沉淀池与所述滤池之间的磷酸盐浓度。
4.如权利要求3所述的两段式污水除磷系统，其特征在于，所述第一测量点设置在所述倒置A2O工艺池的出口处，所述第二测量点设置在所述沉淀池的出口处。
5.如权利要求1所述的两段式污水除磷系统，其特征在于，所述多个加药泵包括第一加药泵和第二加药泵，所述第一加药泵设置在所述倒置A2O工艺池与所述沉淀池之间，所述第二加药泵设置在所述沉淀池与所述滤池之间。
6.如权利要求5所述的两段式污水除磷系统，其特征在于，所述第一加药泵设置在所述沉淀池的入口处，所述第二加药泵设置在所述滤池的入口处。
7.如权利要求1所述的两段式污水除磷系统，其特征在于，所述控制器包括：
前馈输出模块，连接到所述流量计和所述磷酸盐仪，以从所述流量计接收测量的进水流量并从所述磷酸盐仪接收测量的所述多个测量点中的第一组测量点处的磷酸盐浓度，并且将第一加药量控制信号输出到所述多个加药泵中的第一组加药泵；
反馈输出模块，连接到所述磷酸盐仪，以从所述磷酸盐仪接收测量的所述多个测量点中的第二组测量点处的磷酸盐浓度，并且将第二加药量控制信号输出到所述多个加药泵中的第二组加药泵。
8.如权利要求7所述的两段式污水除磷系统，其特征在于，所述第一组测量点和所述第一组加药泵设置在所述倒置A2O工艺池与所述沉淀池之间，所述第二组测量点和所述第二组加药泵设置在所述沉淀池与所述滤池之间。
9.如权利要求8所述的两段式污水除磷系统，其特征在于，所述第一组测量点设置在所述第一组加药泵之前，所述第二组测量点设置在所述第二组加药泵之前。
10.如权利要求1所述的两段式污水除磷系统，其特征在于，所述两段式污水除磷系统还包括：
加药池，连接到所述多个加药泵。
说明书
两段式污水除磷系统
技术领域
本实用新型涉及一种两段式污水除磷系统，更具体地讲，涉及一种够更好地防止出水总磷超标现象的两段式污水除磷系统。
背景技术
污水厂的磷主要来源于生活污水的含磷有机物、洗涤剂和动物的排泄物等。由于氮磷物质等的富营养化形势日趋严峻，因此各国对城镇污水处理厂提出了更高的排放限制标准。目前运行的污水厂大多按照经验运行，导致运行粗放，效率低下，污水处理厂整体的运行达标稳定性偏低、能耗物耗偏高，这已成为制约污水厂科学运行管理的重要瓶颈。
实用新型内容
本实用新型的目的在于提供一种够更好地防止出水总磷超标现象的两段式污水除磷系统。
根据本实用新型的一个实施例，一种两段式污水除磷系统，其特征在于，所述两段式污水除磷系统包括：倒置厌氧-缺氧-好氧A2O工艺池；沉淀池，连接到所述倒置A2O工艺池的出口；滤池，连接到所述沉淀池的出口；流量计，设置在所述倒置A2O工艺池入口处，用于测量所述倒置A2O工艺池的进水流量；磷酸盐仪，设置在所述倒置A2O工艺池与所述滤池之间，用于测量所述倒置A2O工艺池与所述滤池之间的多个测量点的磷酸盐浓度；多个加药泵，设置在所述倒置A2O工艺池与所述滤池之间，用于在所述倒置A2O工艺池与所述滤池之间的多个加药点处施加除磷药物；控制器，连接到所述流量计和所述磷酸盐仪以从所述流量计接收测量的进水流量并从所述磷酸盐仪接收测量的磷酸盐浓度，并且连接到所述多个加药泵以控制所述多个加药泵。
可选地，所述磷酸盐仪包括多通道采样器，所述多通道采样器连接到所述多个测量点，以分别测量所述多个测量点处的磷酸盐浓度。
可选地，所述多个测量点包括第一测量点和第二测量点，所述第一测量点设置在所述倒置A2O工艺池与所述沉淀池之间，所述第二测量点设置在所述沉淀池与所述滤池之间，其中，所述多通道采样器为双通道采样器，所述双通道采样器连接到所述第一测量点和所述第二测量点，以分别测量所述倒置A2O工艺池与所述沉淀池之间的磷酸盐浓度和所述沉淀池与所述滤池之间的磷酸盐浓度。
可选地，所述第一测量点设置在所述倒置A2O工艺池的出口处，所述第二测量点设置在所述沉淀池的出口处。
可选地，所述多个加药泵包括第一加药泵和第二加药泵，所述第一加药泵设置在所述倒置A2O工艺池与所述沉淀池之间，所述第二加药泵设置在所述沉淀池与所述滤池之间。
可选地，所述第一加药泵设置在所述沉淀池的入口处，所述第二加药泵设置在所述滤池的入口处。
可选地，所述控制器包括：前馈输出模块，连接到所述流量计和所述磷酸盐仪，以从所述流量计接收测量的进水流量并从所述磷酸盐仪接收测量的所述多个测量点中的第一组测量点处的磷酸盐浓度，并且将第一加药量控制信号输出到所述多个加药泵中的第一组加药泵；反馈输出模块，连接到所述磷酸盐仪，以从所述磷酸盐仪接收测量的所述多个测量点中的第二组测量点处的磷酸盐浓度，并且将第二加药量控制信号输出到所述多个加药泵中的第二组加药泵。
可选地，所述第一组测量点和所述第一组加药泵设置在所述倒置A2O工艺池与所述沉淀池之间，所述第二组测量点和所述第二组加药泵设置在所述沉淀池与所述滤池之间。
可选地，所述第一组测量点设置在所述第一组加药泵之前，所述第二组测量点设置在所述第二组加药泵之前。
可选地，所述两段式污水除磷系统还包括：加药池，连接到所述多个加药泵。
本实用新型通过采用两段式污水除磷系统，提高了化学除磷的控制效果，降低除磷剂的成本，实现出水水质的稳定达标。
（发明人：章亚丽）
