申请日2020.09.30
公开（公告）日2021.08.24
IPC分类号C02F9/02
摘要
本实用新型属于污水处理技术领域，尤其为一种建筑污水用回收再利用设备，包括箱体，所述箱体的顶部一侧通过销轴活动连接有箱盖，所述箱盖的顶部一侧通过锁扣与箱体的顶部扣接，所述箱体的正面固定连接有观察窗，所述箱体的内壁底部固定连接有隔板。该建筑污水用回收再利用设备，通过吸污泵、吸污管和第一排污管的共同作用，可以将堆积在沉淀室底部的颗粒杂质，直接吸出箱体，通过滑槽、滑块、固定柱和箱盖的设置，可以将活性炭吸附箱，从箱体内取出，对其内部的活性炭进行更换，从而维持其良好的吸附效果，通过沉淀室、过滤室、吸附室和流动室的共同作用，可以对污水进行多次处理，从而使得污水达到排放标准。
权利要求书

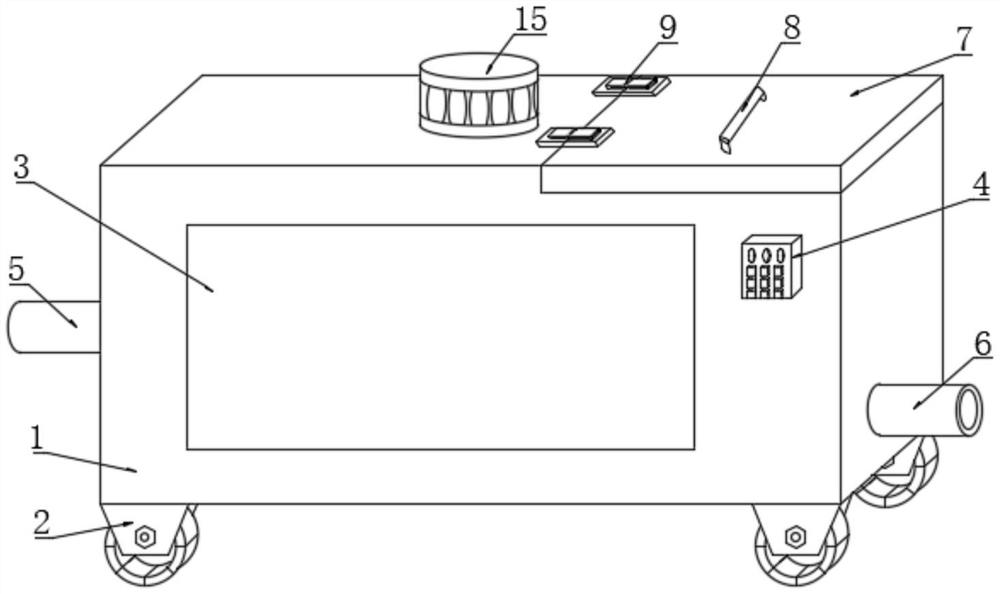

1.一种建筑污水用回收再利用设备，包括箱体(1)，其特征在于：所述箱体(1)的顶部一侧通过销轴活动连接有箱盖(7)，所述箱盖(7)的顶部一侧通过锁扣(9)与箱体(1)的顶部扣接，所述箱体(1)的正面固定连接有观察窗(3)，所述箱体(1)的内壁底部固定连接有隔板(31)，所述隔板(31)的顶部固定连接有第一滤网(14)，所述第一滤网(14)的一侧与箱体(1)的内壁一侧固定连接，所述箱体(1)的内壁底部固定连接有第二滤网(18)和第三滤网(19)，所述隔板(31)、第一滤网(14)、第二滤网(18)和第三滤网(19)将箱体(1)分为沉淀室(27)、过滤室(28)、吸附室(29)和流动室(30)，所述箱体(1)的一侧连通有进污管(5)，所述进污管(5)的一端穿过箱体(1)与沉淀室(27)连通，所述箱体(1)的一侧底部固定连接有固定板(10)，所述固定板(10)上固定连接有吸污泵(11)，所述吸污泵(11)的一侧连通有第一排污管(13)，所述吸污泵(11)的另一侧连通有吸污管(12)，所述吸污管(12)的一端穿过箱体(1)与沉淀室(27)连通，所述箱体(1)的另一侧连通有排水管(6)，所述排水管(6)的一端穿过箱体(1)与流动室(30)连通；
所述箱体(1)的顶部固定连接有电机(15)，所述电机(15)的输出轴固定连接有转动杆(16)，所述转动杆(16)的一端穿过箱体(1)固定连接有搅拌杆(17)，所述搅拌杆(17)的数量有多个，且多个所述搅拌杆(17)在转动板上均匀分布，所述过滤室(28)的内壁上连通有第二排污管(25)，所述第二排污管(25)的一端穿过箱体(1)与外界连通，所述第二排污管(25)的一端外表面上设置有阀门(26)，所述第二滤网(18)和第三滤网(19)的相对侧均开设有两个滑槽(20)，四个所述滑槽(20)内均滑动连接滑块(21)，四个所述滑块(21)的一侧均固定连接有固定柱(22)，四个所述固定柱(22)的一端固定连接有同一个活性炭吸附箱(23)。
2.根据权利要求1所述的一种建筑污水用回收再利用设备，其特征在于：所述箱体(1)的底部固定连接有万向轮(2)，所述万向轮(2)的数量有四个，且四个所述万向轮(2)均匀的分布在箱体(1)的底部四角。
3.根据权利要求1所述的一种建筑污水用回收再利用设备，其特征在于：所述箱体(1)的正面一侧设置有控制器(4)。
4.根据权利要求1所述的一种建筑污水用回收再利用设备，其特征在于：所述箱盖(7)的顶部固定连接有第一把手(8)。
5.根据权利要求1所述的一种建筑污水用回收再利用设备，其特征在于：所述活性炭吸附箱(23)的顶部固定连接有第二把手(24)。
6.根据权利要求3所述的一种建筑污水用回收再利用设备，其特征在于：所述控制器(4)通过导线分别与吸污泵(11)和电机(15)电性连接。
说明书
一种建筑污水用回收再利用设备
技术领域
本实用新型属于污水处理技术领域，具体涉及一种建筑污水用回收再利用设备。
背景技术
随着经济的高速发展，资源的浪费日益严重，世界各国对建筑物节能的要求日趋严格，因为在建筑施工过程中，经常会产生大量的污水，并且污水中含有大量的颗粒杂质，为了减少对环境的污染，建筑污水在排放时需要对其进行净化处理，以便清除污水中的颗粒杂质，在现有的污水处理装置中，其大多数的污水处理装置结构复杂，体积庞大，在建筑工地上使用时，不方便对其进行移动。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种建筑污水用回收再利用设备，具有结构简单、使用方便和便于移动的特点。
为实现上述目的，本实用新型提供如下技术方案：一种建筑污水用回收再利用设备，包括箱体，所述箱体的顶部一侧通过销轴活动连接有箱盖，所述箱盖的顶部一侧通过锁扣与箱体的顶部扣接，所述箱体的正面固定连接有观察窗，所述箱体的内壁底部固定连接有隔板，所述隔板的顶部固定连接有第一滤网，所述第一滤网的一侧与箱体的内壁一侧固定连接，所述箱体的内壁底部固定连接有第二滤网和第三滤网，所述隔板、第一滤网、第二滤网和第三滤网将箱体分为沉淀室、过滤室、吸附室和流动室，所述箱体的一侧连通有进污管，所述进污管的一端穿过箱体与沉淀室连通，所述箱体的一侧底部固定连接有固定板，所述固定板上固定连接有吸污泵，所述吸污泵的一侧连通有第一排污管，所述吸污泵的另一侧连通有吸污管，所述吸污管的一端穿过箱体与沉淀室连通，所述箱体的另一侧连通有排水管，所述排水管的一端穿过箱体与流动室连通。
所述箱体的顶部固定连接有电机，所述电机的输出轴固定连接有转动杆，所述转动杆的一端穿过箱体固定连接有搅拌杆，所述搅拌杆的数量有多个，且多个所述搅拌杆在转动板上均匀分布，所述过滤室的内壁上连通有第二排污管，所述第二排污管的一端穿过箱体与外界连通，所述第二排污管的一端外表面上设置有阀门，所述第二滤网和第三滤网的相对侧均开设有两个滑槽，四个所述滑槽内均滑动连接滑块，四个所述滑块的一侧均固定连接有固定柱，四个所述固定柱的一端固定连接有同一个活性炭吸附箱。
作为本实用新型的进一步方案：所述箱体的底部固定连接有万向轮，所述万向轮的数量有四个，且四个所述万向轮均匀的分布在箱体的底部四角。
作为本实用新型的进一步方案：所述箱体的正面一侧设置有控制器。
作为本实用新型的进一步方案：所述箱盖的顶部固定连接有第一把手。
作为本实用新型的进一步方案：所述活性炭吸附箱的顶部固定连接有第二把手。
作为本实用新型的进一步方案：所述控制器通过导线分别与吸污泵和电机电性连接。
与现有技术相比，本实用新型的有益效果是：
1、该建筑污水用回收再利用设备，通过吸污泵、吸污管和第一排污管的共同作用，可以将堆积在沉淀室底部的颗粒杂质，直接吸出箱体，通过活性炭吸附箱的设置，可以对吸附室内水流含有的杂质进行吸附净化。
2、该建筑污水用回收再利用设备，通过电机、转动杆和搅拌杆的共同作用，可以使得过滤室内的水流转动起来，加快其析出速率，使其快速进入吸附室，通过滑槽、滑块、固定柱和箱盖的设置，可以将活性炭吸附箱，从箱体内取出，对其内部的活性炭进行更换，从而维持其良好的吸附效果。
3、该建筑污水用回收再利用设备，通过沉淀室、过滤室、吸附室和流动室的共同作用，可以对污水进行多次处理，从而使得污水达到排放标准。
（发明人：王丛）
