申请日2020.12.25
公开（公告）日2021.10.22
IPC分类号C02F3/34; C02F3/32; C02F103/06
摘要
本申请涉及污水处理技术领域，具体公开了一种生态和渗滤复合污水净化系统，包括污水处理腔室，所述污水处理腔室的内部设置有分隔板，所述分隔板将污水处理腔室分隔成配水腔室和生态渗滤腔室；所述生态渗滤腔室的内部由下至上顺次设置有渗滤结构、透水阻隔层和种植土层；所述配水腔室的上部设置有污水进水口，所述分隔板在渗滤结构处设置有若干过滤散水孔，所述生态渗滤腔室在远离分隔板的一侧设置有净水出水口。本申请提高微生物的反硝化作用以及污水的脱氮除磷效果。
权利要求书

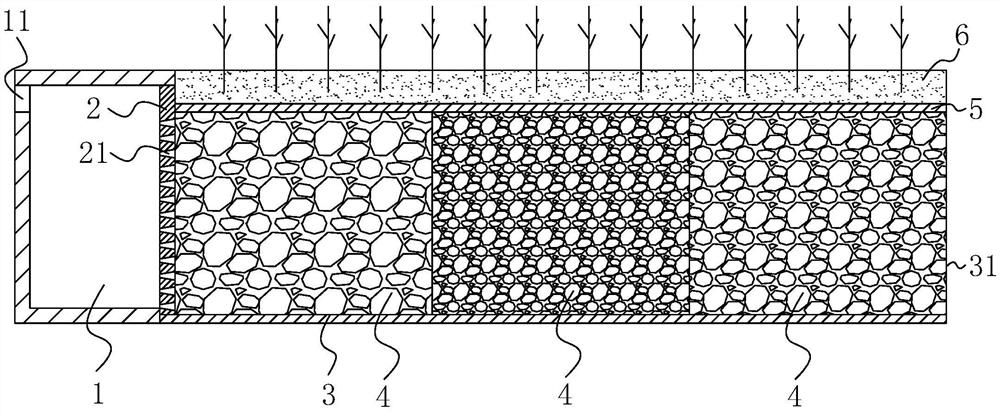

1.一种生态和渗滤复合污水净化系统，其特征在于，包括污水处理腔室，所述污水处理腔室的内部设置有分隔板(2)，所述分隔板(2)将污水处理腔室分隔成配水腔室(1)和生态渗滤腔室(3)；所述生态渗滤腔室(3)的内部由下至上顺次设置有渗滤结构、透水阻隔层(5)和种植土层(6)；所述配水腔室(1)的上部设置有污水进水口(11)，所述分隔板(2)在渗滤结构处设置有若干过滤散水孔(21)，所述生态渗滤腔室(3)在远离分隔板(2)的一侧设置有净水出水口(31)。
2.根据权利要求1所述的一种生态和渗滤复合污水净化系统，其特征在于，所述渗滤结构包括若干渗滤层(4)，且若干渗滤层(4)由靠近配水腔室(1)向远离配水腔室(1)方向顺次排布。
3.根据权利要求1所述的一种生态和渗滤复合污水净化系统，其特征在于，所述渗滤结构的内部设置有延长污水在渗滤结构中的流动路径的控流组件(7)。
4.根据权利要求3所述的一种生态和渗滤复合污水净化系统，其特征在于，所述控流组件(7)包括竖向设置的第一控流板(71)和第二控流板(72)，所述第一控流板(71)和第二控流板(72)间隔设置，且所述第一控流板(71)的下部设置有第一过水通道(711)，所述第二控流板(72)的上部设置有第二过水通道(721)。
5.根据权利要求3所述的一种生态和渗滤复合污水净化系统，其特征在于，所述控流组件(7)设置为多组，多组控流组件(7)由配水腔室(1)至生态渗滤腔室(3)方向间隔排布。
6.根据权利要求1所述的一种生态和渗滤复合污水净化系统，其特征在于，所述生态渗滤腔室(3)在净水出水口(31)位置设置有阻隔网(311)。
7.根据权利要求1所述的一种生态和渗滤复合污水净化系统，其特征在于，所述污水处理腔室由配水腔室(1)至生态渗滤腔室(3)方向向下倾斜设置。
8.根据权利要求7所述的一种生态和渗滤复合污水净化系统，其特征在于，所述污水处理腔室的下方设置有倾斜底座。
9.根据权利要求8所述的一种生态和渗滤复合污水净化系统，其特征在于，所述倾斜底座包括若干支座(8)，若干支座(8)由配水腔室(1)至生态渗滤腔室(3)方向间隔排布，且若干支座(8)的高度由配水腔室(1)至生态渗滤腔室(3)方向逐渐变短。
10.根据权利要求1所述的一种生态和渗滤复合污水净化系统，其特征在于，所述透水阻隔层(5)设置为无纺布。
说明书
一种生态和渗滤复合污水净化系统
技术领域
本申请涉及污水处理技术领域，更具体而言，其涉及一种生态和渗滤复合污水净化系统。
背景技术
随着新农村建设的加快,农村集中居住区生活污水的不规范处置和大量集中排放,对地表水体水质和周围生态环境等产生了很大的影响,因此农村生活污水处理已经成为急需解决的问题之一。但是由于当前的农村污水处理存在治理理念、资金投入、污水回用、运行管护等方面的问题,成为生态农村建设的一个瓶颈，因此在保证出水达标的先决条件下，简化工艺流程，采取简单工艺处理分散的生活污水，以此来改善农村环境，已成为污水处理技术的今后发展的总趋势。
地下渗滤处理系统是将污水投配到具有一定构造和良好扩散性能的地下土层中，借毛细管浸润和土壤渗透作用，污水向四周扩散，通过过滤、沉淀、吸附和微生物的降解作用，使污水得到净化的土地处理工艺。地下渗滤系统适用于无法接入城市排水管网的小水量污水处理。地下渗滤污水处理技术工艺因其优异的环境和经济效益得到广泛应用，但由于到达渗滤系统底部的污水，经过表层的介质的截留、吸附和生物膜的絮凝作用导致有机物不足，从而造成反硝化作用的碳源不足，限制了反硝化微生物的反硝化作用，因此对总氮量的去除效果并不是很好。
实用新型内容
为了提高微生物的反硝化作用以及污水的脱氮除磷效果，本申请提供一种生态和渗滤复合污水净化系统，采用如下的技术方案：
一种生态和渗滤复合污水净化系统，包括污水处理腔室，所述污水处理腔室的内部设置有分隔板，所述分隔板将污水处理腔室分隔成配水腔室和生态渗滤腔室；所述生态渗滤腔室的内部由下至上顺次设置有渗滤结构、透水阻隔层和种植土层；所述配水腔室的上部设置有污水进水口，所述分隔板在渗滤结构处设置有若干过滤散水孔，所述生态渗滤腔室在远离分隔板的一侧设置有净水出水口。
通过采用上述技术方案，通过输送管道将污水输送至配水腔室内，污水穿过过滤散水孔流入生态渗滤腔室内的渗滤结构，并且分隔板可以过滤污水中的部分固定悬浮物；流入生态渗滤腔室内的污水流经渗滤结构，通过渗滤结构的过滤、截留、微生物降解等作用，使污水得到净化，净化的污水通过净水出水口排出；并且种植土层可以充分传递溶解氧给渗滤结构上部的微生物，种植于种植土层的植物根系代谢物为微生物的反硝化作用提供有机碳源，有利于提升系统的脱氮除磷效果。
可选的，所述渗滤结构包括若干渗滤层，且若干渗滤层由靠近配水腔室向远离配水腔室方向顺次排布。
通过采用上述技术方案，可根据污水的水质与现场施工条件适当调整渗滤层的层数和每层渗滤层的材料，以适配不同水质的污水净化。
可选的，所述渗滤结构的内部设置有延长污水在渗滤结构中的流动路径的控流组件。
通过采用上述技术方案，控流组件可以延长污水在渗滤结构中的流动路径，提高污水和渗滤结构中的滤料的接触面积，提高污水净化效果。
可选的，所述控流组件包括竖向设置的第一控流板和第二控流板，所述第一控流板和第二控流板间隔设置，且所述第一控流板的下部设置有第一过水通道，所述第二控流板的上部设置有第二过水通道。
通过采用上述技术方案，第一控流板控制污水向下流动，污水经过第一过水通道流入第一控流板和第二控流板之间的间隙，并且污水从第二控流板上部的第二过水通道流出，使流出污水具有较大的流动力。
可选的，所述控流组件设置为多组，多组控流组件由配水腔室至生态渗滤腔室方向间隔排布。
通过采用上述技术方案，进一步延长延长污水在渗滤结构中的流动路径、以及提高污水和各渗滤层的接触面积，进而提高污水的净化效果。
可选的，所述生态渗滤腔室在净水出水口位置设置有阻隔网。
通过采用上述技术方案，阻隔网用于阻挡渗滤层中的滤料随出水流出。
可选的，所述污水处理腔室由配水腔室至生态渗滤腔室方向向下倾斜设置。
通过采用上述技术方案，提高污水的流动速度，提高污水的净化效率。
可选的，所述污水处理腔室的下方设置有倾斜底座。
通过采用上述技术方案，倾斜底座使污水处理腔室由配水腔室至生态渗滤腔室方向向下倾斜设置。
可选的，所述倾斜底座包括若干支座，若干支座由配水腔室至生态渗滤腔室方向间隔排布，且若干支座的高度由配水腔室至生态渗滤腔室方向逐渐变短。
通过采用上述技术方案，若干支座实现污水处理腔室由配水腔室至生态渗滤腔室方向向下倾斜设置。
可选的，所述透水阻隔层设置为无纺布。
通过采用上述技术方案，无纺布能够将种植土层和渗滤结构分隔开，防止种植土层中的土壤颗粒堵塞下部的渗滤结构，并且不妨碍种植土层向渗滤结构传递溶解氧和微生物。
综上所述，本申请具有以下有益效果：
第一、本申请通过输送管道将污水输送至配水腔室内，污水穿过过滤散水孔流入生态渗滤腔室内的渗滤结构，并且分隔板可以过滤污水中的部分固定悬浮物；流入生态渗滤腔室内的污水流经渗滤结构，通过渗滤结构的过滤、截留、微生物降解等作用，使污水得到净化，净化的污水通过净水出水口排出；并且种植土层可以充分传递溶解氧给渗滤结构上部的微生物，种植于种植土层的植物根系代谢物为微生物的反硝化作用提供有机碳源，有利于提升系统的脱氮除磷效果。
第二、本申请通过增设控流组件，延长污水在渗滤结构中的流动路径，提高污水和渗滤结构中的滤料的接触面积，提高污水净化效果。
第三、本申请通过使污水处理腔室由配水腔室至生态渗滤腔室方向向下倾斜设置，提高污水的流动速度，提高污水的净化效率。
