申请日2020.12.24
公开（公告）日2021.10.29
IPC分类号C02F3/28; C02F3/32
摘要
本实用新型涉及一种集约型无动力污水处理设备，包括多个以自流方式连通的厌氧生物滤池，以及多个布置于厌氧生物滤池上且以自流方式连通的人工湿地；位于进水端的厌氧生物滤池设有进水管，位于出水端的厌氧生物滤池与位于进水端的人工湿地通过上升管连通。本实用新型的有益效果为：本处理设备处理效果与现有处理工艺一致，保持了无动力处理的特点，充分利用了地形高差，节约了能耗，实现了处理设备集约化，占地面积较原处理工艺可以节约30％以上，具有推广普及价值。
权利要求书

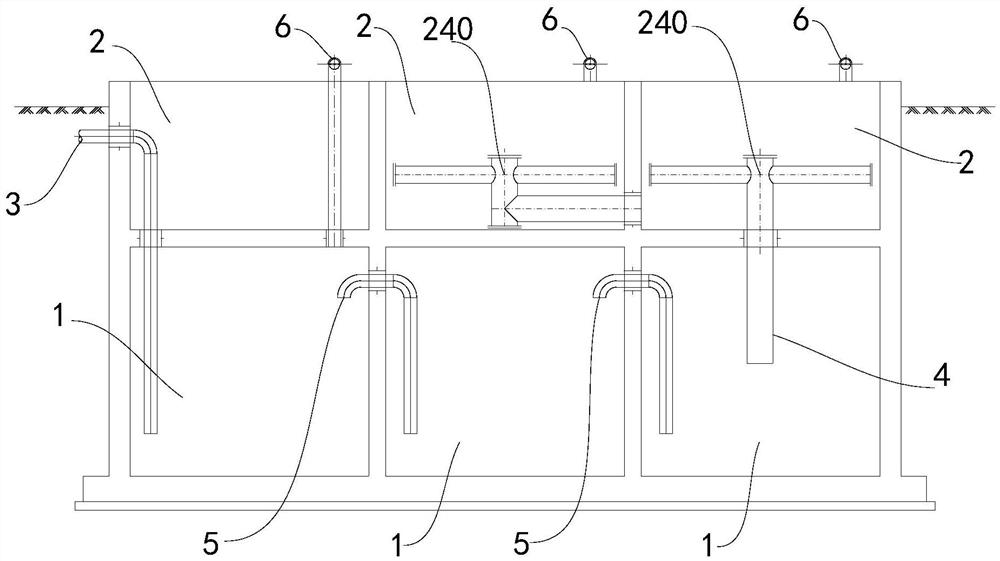

1.一种集约型无动力污水处理设备，其特征在于，包括多个以自流方式连通的厌氧生物滤池(1)，以及多个布置于所述厌氧生物滤池(1)上且以自流方式连通的人工湿地(2)；位于进水端的所述厌氧生物滤池(1)设有进水管(3)，位于出水端的所述厌氧生物滤池(1)与位于进水端的所述人工湿地(2)通过上升管(4)连通。
2.根据权利要求1所述的一种集约型无动力污水处理设备，其特征在于，所述厌氧生物滤池(1)内布置立体弹性填料(110)。
3.根据权利要求2所述的一种集约型无动力污水处理设备，其特征在于，所述厌氧生物滤池(1)内布置多根尼龙绳(120)，每根尼龙绳(120)的两端均通过膨胀螺丝(130)与池壁相固定；所述立体弹性填料(110)固定于所述尼龙绳(120)上。
4.根据权利要求1所述的一种集约型无动力污水处理设备，其特征在于，相连两个所述厌氧生物滤池(1)之间通过连通管(5)连通，以形成自流。
5.根据权利要求1所述的一种集约型无动力污水处理设备，其特征在于，所述人工湿地(2)的池底封盖着所述厌氧生物滤池(1)的池口；所述人工湿地(2)的池底上在对应各厌氧生物滤池(1)处设有与厌氧生物滤池(1)连通的通气管(6)。
6.根据权利要求5所述的一种集约型无动力污水处理设备，其特征在于，所述人工湿地(2)的池底上在对应各厌氧生物滤池(1)处设有与厌氧生物滤池(1)连通的检修孔(210)。
7.根据权利要求1所述的一种集约型无动力污水处理设备，其特征在于，所述人工湿地(2)内填充介质，共分为五层，从上至下依次为混合土层、粗砂层、细石层、碎石层和卵石层。
8.根据权利要求1所述的一种集约型无动力污水处理设备，其特征在于，每个所述人工湿地(2)相对的两外侧均具有配水渠(230)，每个所述人工湿地(2)所具有的两个配水渠(230)中的其中一个内设有穿孔布水总管(240)，另一个内设有以将该配水渠(230)与人工湿地(2)连通的收水管(250)；每个所述人工湿地(2)内均布置多根穿孔布水管(220)，每根所述穿孔布水管(220)的一端均与该人工湿地(2)中具有穿孔布水总管(240)的配水渠(230)连通；任一相邻两个所述人工湿地(2)所具有的两个穿孔布水总管(240)处于不同侧，任一相邻两个所述人工湿地(2)中位于水流下一级的人工湿地(2)所具有的穿孔布水总管(240)与位于上一级的人工湿地(2)中未设置穿孔布水总管(240)的配水渠(230)连通；位于进水端的所述人工湿地(2)中的穿孔布水总管(240)与上升管(4)的出口连通。
9.根据权利要求8所述的一种集约型无动力污水处理设备，其特征在于，位于出水端的所述人工湿地(2)中未设置穿孔布水总管(240)的配水渠(230)设有尾水排放管(7)。
10.根据权利要求8所述的一种集约型无动力污水处理设备，其特征在于，所述配水渠(230)中填充卵石。
说明书
一种集约型无动力污水处理设备
技术领域
本实用新型涉及污水处理领域，具体涉及一种集约型无动力污水处理设备。
背景技术
随着新农村建设的进一步加强，农村污水集中处理排放成为一个新的问题。各地现有农村污水排放标准普遍低于城市排放标准，所以传统的城市污水处理工艺因其高能耗、管理复杂等问题，明显不再适合农村污水处理。近几年，厌氧生物滤池+人工湿地的处理工艺因其节能(无动力)、便于管理而得到了各地青睐，正在越来越多地被应用于农村生活污水处理中，但因此工艺占地面积大，成为此工艺在在实际运用推广过程中的一大障碍。
实用新型内容
本实用新型所要解决的技术问题是提供一种集约型无动力污水处理设备，以克服上述现有技术中的不足。
本实用新型解决上述技术问题的技术方案如下：一种集约型无动力污水处理设备，包括多个以自流方式连通的厌氧生物滤池，以及多个布置于厌氧生物滤池上且以自流方式连通的人工湿地；位于进水端的厌氧生物滤池设有进水管，位于出水端的厌氧生物滤池与位于进水端的人工湿地通过上升管连通。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，厌氧生物滤池内布置立体弹性填料。
进一步，厌氧生物滤池内布置多根尼龙绳，每根尼龙绳的两端均通过膨胀螺丝与池壁相固定；立体弹性填料固定于尼龙绳上。
进一步，相连两个厌氧生物滤池之间通过连通管连通，以形成自流。
进一步，人工湿地的池底封盖着厌氧生物滤池的池口；人工湿地的池底上在对应各厌氧生物滤池处设有与厌氧生物滤池连通的通气管。
进一步，人工湿地的池底上在对应各厌氧生物滤池处设有与厌氧生物滤池连通的检修孔。
进一步，人工湿地内填充介质，共分为五层，从上至下依次为混合土层、粗砂层、细石层、碎石层和卵石层。
进一步，每个人工湿地相对的两外侧均具有配水渠，每个人工湿地所具有的两个配水渠中的其中一个内设有穿孔布水总管，另一个内设有以将该配水渠与人工湿地连通的收水管；每个人工湿地内均布置多根穿孔布水管，每根穿孔布水管的一端均与该人工湿地中具有穿孔布水总管的配水渠连通；任一相邻两个人工湿地所具有的两个穿孔布水总管处于不同侧，任一相邻两个人工湿地中位于水流下一级的人工湿地所具有的穿孔布水总管与位于上一级的人工湿地中未设置穿孔布水总管的配水渠连通；位于进水端的人工湿地中的穿孔布水总管与上升管的出口连通。
进一步，位于出水端的人工湿地中未设置穿孔布水总管的配水渠设有尾水排放管。
进一步，配水渠中填充卵石。
本实用新型的有益效果是：本处理设备处理效果与现有处理工艺一致，保持了无动力处理的特点，充分利用了地形高差，节约了能耗，实现了处理设备集约化，占地面积较原处理工艺可以节约30％以上，具有推广普及价值。
