公开（公告）号-CN214400005U
公开（公告）日2021.10.15
IPC分类号C02F9/02
摘要
本实用新型公开了一种多重过滤的污水处理装置，包括污水过滤池A、污水过滤池B、污水过滤池C、污水过滤池D、过滤桶和曝气装置，所述污水过滤池A与所述污水过滤池B、所述污水过滤池B与所述污水过滤池C、所述污水过滤池C与所述污水过滤池D之间均通过所述过滤桶连通，所述过滤桶包括桶体、桶盖和紧固弹簧，所述污水过滤池A、所述污水过滤池B、所述污水过滤池C和所述污水过滤池D内均设有所述曝气装置，所述曝气装置包括曝气机、曝气管。本申请装置通过多重过滤，过滤掉污水中的漂浮物和沉积物，方便污水的后续处理。
权利要求书

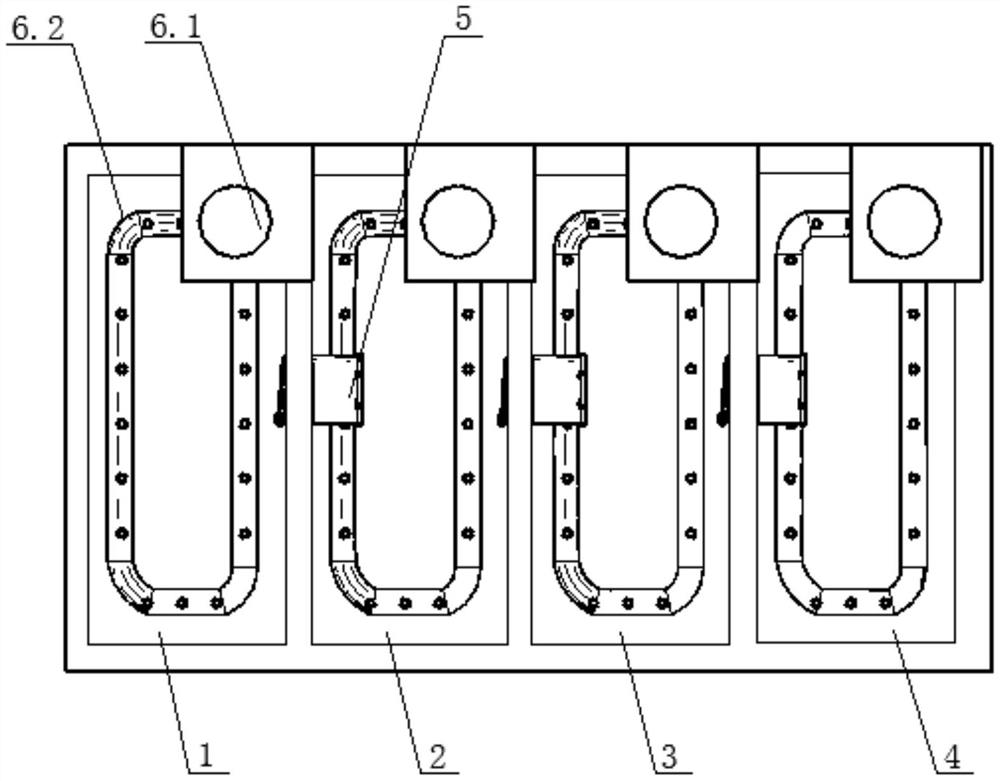

1.一种多重过滤的污水处理装置，其特征是：包括污水过滤池A(1)、污水过滤池B(2)、污水过滤池C(3)、污水过滤池D(4)、过滤桶(5)和曝气装置(6)，所述污水过滤池A(1)、所述污水过滤池B(2)、所述污水过滤池C(3)和所述污水过滤池D(4)均为上端面开口的长方形池体，所述污水过滤池A(1)、所述污水过滤池B(2)、所述污水过滤池C(3)和所述污水过滤池D(4)为从左至右的放置顺序，所述过滤桶(5)的数量为若干个，所述污水过滤池A(1)与所述污水过滤池B(2)、所述污水过滤池B(2)与所述污水过滤池C(3)、所述污水过滤池C(3)与所述污水过滤池D(4)之间均通过所述过滤桶(5)连通，
所述过滤桶(5)包括桶体(5.1)、桶盖(5.2)和紧固弹簧(5.3)，所述桶体(5.1)为水平放置的筒状结构，所述桶盖(5.2)为圆形形状，所述桶盖(5.2)通过铆钉铰接在所述桶体(5.1)右端面的上端部位，所述桶体(5.1)和所述桶盖(5.2)的圆心位于同一条水平直线上，所述紧固弹簧(5.3)为水平放置的压缩弹簧，所述紧固弹簧(5.3)左端面的直径大于所述紧固弹簧(5.3)右端面的直径，所述紧固弹簧(5.3)的左端面固定在所述桶体(5.1)的左端面上，所述紧固弹簧(5.3)的右端面固定在所述桶盖(5.2)的左端面上，
所述曝气装置(6)的数量为若干个，所述污水过滤池A(1)、所述污水过滤池B(2)、所述污水过滤池C(3)和所述污水过滤池D(4)内均设有所述曝气装置(6)，所述曝气装置(6)包括曝气机(6.1)、曝气管(6.2)，所述曝气机(6.1)连通所述曝气管(6.2)，所述曝气管(6.2)铺设在所述污水过滤池A(1)、所述污水过滤池B(2)、所述污水过滤池C(3)和所述污水过滤池D(4)的底端面，所述曝气机(6.1)固定在所述污水过滤池A(1)、所述污水过滤池B(2)、所述污水过滤池C(3)和所述污水过滤池D(4)的上端面。
2.根据权利要求1所述的一种多重过滤的污水处理装置，其特征是：所述曝气管(6.2)上设有出气口，所述出气口的数量为若干个，若干个所述出气口均匀分布在所述曝气管(6.2)的上端面。
3.根据权利要求1所述的一种多重过滤的污水处理装置，其特征是：所述曝气管(6.2)在所述污水过滤池A(1)、所述污水过滤池B(2)、所述污水过滤池C(3)和所述污水过滤池D(4)的底端面围成长方形形状。
4.根据权利要求1所述的一种多重过滤的污水处理装置，其特征是：所述污水过滤池A(1)的高度、所述污水过滤池B(2)的高度、所述污水过滤池C(3)的高度和所述污水过滤池D(4)的高度均相同，若干个所述过滤桶(5)位于同一水平直线上，所述过滤桶(5)的高度为所述污水过滤池A(1)高度的一半。
5.根据权利要求1所述的一种多重过滤的污水处理装置，其特征是：所述曝气机(6.1)通过水平支撑板固定在所述污水过滤池A(1)、所述污水过滤池B(2)、所述污水过滤池C(3)和所述污水过滤池D(4)的上方。
6.根据权利要求1所述的一种多重过滤的污水处理装置，其特征是：所述污水过滤池A(1)、所述污水过滤池B(2)、所述污水过滤池C(3)和所述污水过滤池D(4)均为水泥混凝土材质。
说明书
一种多重过滤的污水处理装置
技术领域
本实用新型涉及污水处理装置的技术领域，具体涉及一种多重过滤的污水处理装置。
背景技术
我国污水处理行业突飞猛进，整体发展处于快速成长期，主要表现在污水处理能力迅速扩张、污水处理率稳步提高、污水处理量快速增长等方面，对于污水处理，各个领域有着自己独特的污水处理装置，所解决的污水问题最终带来了不错的效果，可以说污水处理普遍的存在当今这个社会中。但在污水处理中，污水中存在着各种颗粒状杂质，为了后续处理的方便性，需要对这些杂质进行过滤，但是目前使用较多的处理方案是在一个大的反应池中进行反应，很难将污水中的杂质清理干净。
发明内容
鉴于现有技术中的上述缺陷或不足，期望提供一种多重过滤的污水处理装置。
根据本申请实施例提供的技术方案，一种多重过滤的污水处理装置，包括污水过滤池A、污水过滤池B、污水过滤池C、污水过滤池D、过滤桶和曝气装置，所述污水过滤池A、所述污水过滤池B、所述污水过滤池 C和所述污水过滤池D均为上端面开口的长方形池体，所述污水过滤池A、所述污水过滤池B、所述污水过滤池C和所述污水过滤池D为从左至右的放置顺序，所述过滤桶的数量为若干个，所述污水过滤池A与所述污水过滤池B、所述污水过滤池B与所述污水过滤池C、所述污水过滤池C 与所述污水过滤池D之间均通过所述过滤桶连通，
所述过滤桶包括桶体、桶盖和紧固弹簧，所述桶体为水平放置的筒状结构，所述桶盖为圆形形状，所述桶盖通过铆钉铰接在所述桶体右端面的上端部位，所述桶体和所述桶盖的圆心位于同一条水平直线上，所述紧固弹簧为水平放置的压缩弹簧，所述紧固弹簧左端面的直径大于所述紧固弹簧右端面的直径，所述紧固弹簧的左端面固定在所述桶体的左端面上，所述紧固弹簧的右端面固定在所述桶盖的左端面上，
所述曝气装置的数量为若干个，所述污水过滤池A、所述污水过滤池B、所述污水过滤池C和所述污水过滤池D内均设有所述曝气装置，所述曝气装置包括曝气机、曝气管，所述曝气机连通所述曝气管，所述曝气管铺设在所述污水过滤池A、所述污水过滤池B、所述污水过滤池C 和所述污水过滤池D的底端面，所述曝气机固定在所述污水过滤池A、所述污水过滤池B、所述污水过滤池C和所述污水过滤池D的上端面。
本实用新型中，所述曝气管上设有出气口，所述出气口的数量为若干个，若干个所述出气口均匀分布在所述曝气管的上端面。
本实用新型中，所述曝气管在所述污水过滤池A、所述污水过滤池B、所述污水过滤池C和所述污水过滤池D的底端面围成长方形形状。
本实用新型中，所述污水过滤池A的高度、所述污水过滤池B的高度、所述污水过滤池C的高度和所述污水过滤池D的高度均相同，若干个所述过滤桶位于同一水平直线上，所述过滤桶的高度为所述污水过滤池A高度的一半。
本实用新型中，所述曝气机通过水平支撑板固定在所述污水过滤池 A、所述污水过滤池B、所述污水过滤池C和所述污水过滤池D的上方。
本实用新型中，所述污水过滤池A、所述污水过滤池B、所述污水过滤池C和所述污水过滤池D均为水泥混凝土材质。
综上所述，本申请的有益效果：本申请装置通过多重过滤，过滤掉污水中的漂浮物和沉积物，方便污水的后续处理。
