申请日2020.07.31
公开（公告）日2021.10.15
IPC分类号C02F3/34
摘要
本实用新型提供一种内置固化微生物的污水净化装置。所述内置固化微生物的污水净化装置包括桶体；入料口，所述入料口开设在桶体的顶部内壁上；漏斗，所述漏斗固定安装在桶体上，且漏斗与入料口相连通；电机，所述电机固定安装在桶体的底部内壁上；主动齿轮，所述主动齿轮固定安装在电机的输出轴上；转动柱，所述转动柱转动安装在桶体内；从动齿轮，所述从动齿轮固定安装在转动柱的一端，且从动齿轮和主动齿轮相啮合。本实用新型提供的内置固化微生物的污水净化装置具有使用方便、可以均匀的将固态物生物撒入污染水域，提高净化污染水域的速度，并且可调节不同污染水域应该撒入的固态物生物的密度，同时节省了人力的优点。
权利要求书
1.一种内置固化微生物的污水净化装置，其特征在于，包括：
桶体；
入料口，所述入料口开设在桶体的顶部内壁上；
漏斗，所述漏斗固定安装在桶体上，且漏斗与入料口相连通；
电机，所述电机固定安装在桶体的底部内壁上；
主动齿轮，所述主动齿轮固定安装在电机的输出轴上；
转动柱，所述转动柱转动安装在桶体内；
从动齿轮，所述从动齿轮固定安装在转动柱的一端，且从动齿轮和主动齿轮相啮合；
转盘，所述转盘滑动安装在转动柱的另一端，且转盘与桶体的内壁密封转动连接；
限量出料机构，所述限量出料机构设在桶体内；
出料口；所述出料口开设在桶体的一侧内壁上；
接料管，所述接料管固定安装在桶体的内壁上，且接料管与出料口相连通；
送料块，所述送料块固定安装在桶体的内壁上。
2.根据权利要求1所述的内置固化微生物的污水净化装置，其特征在于，所述限量出料机构包括分料口，所述分料口开设在转盘上，所述转盘上固定安装有输料管，连接块活动安装在转动柱上，所述连接块的一端固定安装有储料管，所述储料管的内壁与输料管滑动连接，所述储料管上对称固定安装有两个安装块，两个所述安装块上开设装配槽，两个所述装配槽内转动安装有同一个转动轴，所述转动轴上对称套设有两个扭力弹簧，两个所述扭力弹簧的一端与对应的装配槽的内壁固定连接，两个所述扭力弹簧的另一端均与转动轴固定连接，所述转动轴上固定安装有挡料板，所述挡料板与储料管的出口相对应，所述连接块上固定安装有活动块，所述转动柱上开设有第一限位槽，所述活动块与对应的第一限位槽的内壁活动连接。
3.根据权利要求2所述的内置固化微生物的污水净化装置，其特征在于，所述限量出料机构还包括滑动环，所述滑动环活动套设在转动柱上，所述滑动环与连接块转动连接，所述滑动环上固定安装有限位环，所述限位环与挡料板滑动连接，所述限位环上开设有凹槽，所述限位环的两侧均固定安装有限位杆，所述桶体的内壁上对称开设有两个第二限位槽，两个所述第二限位槽的内壁上均固定安装有限位柱，两个所述限位杆与对应的第二限位槽的内壁滑动连接，且两个限位柱均贯穿对应的限位杆。
4.根据权利要求3所述的内置固化微生物的污水净化装置，其特征在于，所述限量出料机构还包括齿条，所述齿条与限位环固定连接，所述桶体内转动安装有转动杆，所述转动杆上固定安装有冠状齿轮，所述冠状齿轮与齿条相啮合，所述转动杆的一端延伸至桶体外，所述转动杆上固定安装有转动把手。
5.根据权利要求1所述的内置固化微生物的污水净化装置，其特征在于，所述转盘上固定安装有密封圈，所述密封圈与桶体的内壁转动连接。
6.根据权利要求3所述的内置固化微生物的污水净化装置，其特征在于，所述桶体的底部内壁上固定安装有装配块，所述装配块上开设有通孔，所述通孔的内壁与转动柱转动连接。
7.根据权利要求3所述的内置固化微生物的污水净化装置，其特征在于，所述滑动环上开设有第三限位槽，所述连接块的底部固定安装有滑动杆，所述滑动杆与第三限位槽的内壁滑动连接。
说明书
一种内置固化微生物的污水净化装置
技术领域
本实用新型涉及污水净化技术领域，尤其涉及一种内置固化微生物的污水净化装置。
背景技术
固化微生物技术是将特选的微生物固定在选证的载体上，使其高度密集并保持生物活性，在适宜条件下能够快速、大量增殖的生物技术。这种技术应用于废水处理，有利于提高生物反应器内微生物(尤其是特殊功能的微生物)的浓度，有利于微生物抵抗不利环境的影响，有利于反应后的固液分离，缩短处理所需的时间。在使用固化微生物净化污水时，需要将固化微生物投进需要净化的水域。
然而传统的固化微生物投放，大多是使用人工投放，人工投放会使投放不均匀，不同污染水域应该撒入的固态物生物的密度也不相同。
因此，有必要提供一种新的内置固化微生物的污水净化装置解决上述技术问题。
实用新型内容
本实用新型解决的技术问题是提供一种使用方便、可以均匀的将固态物生物撒入污染水域，提高净化污染水域的速度，并且可调节不同污染水域应该撒入的固态物生物的密度，同时节省了人力的内置固化微生物的污水净化装置。

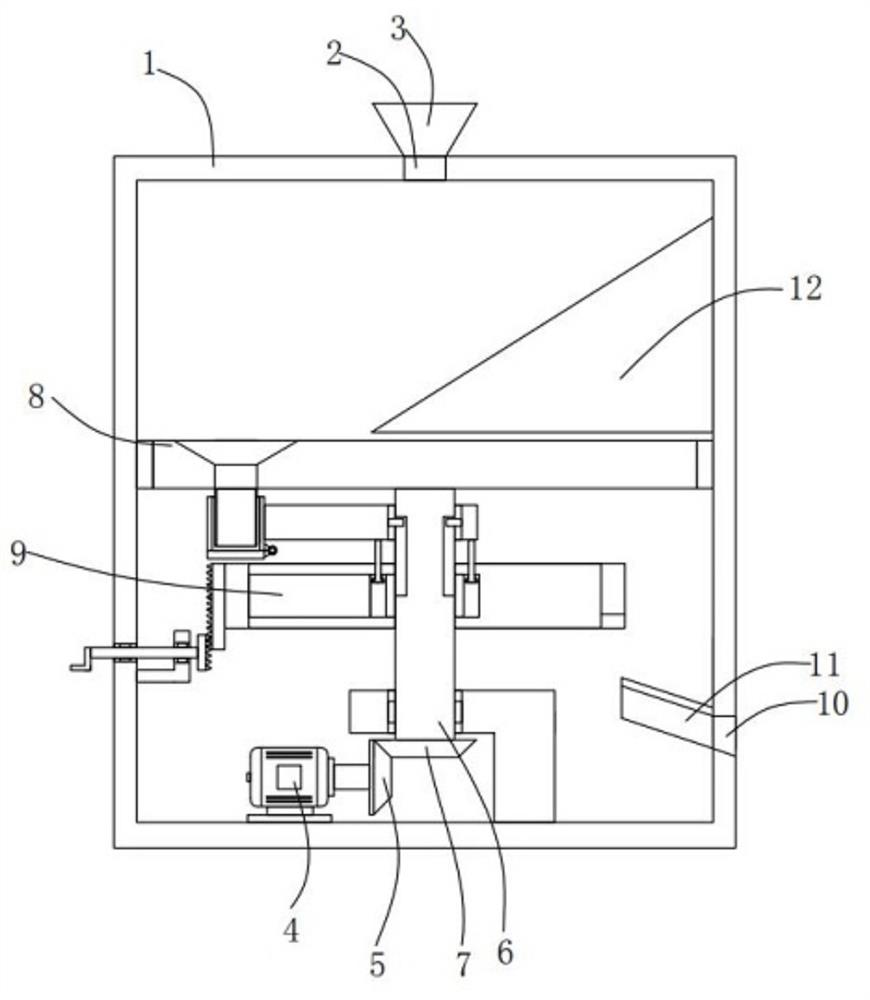

为解决上述技术问题，本实用新型提供的内置固化微生物的污水净化装置包括：桶体；入料口，所述入料口开设在桶体的顶部内壁上；漏斗，所述漏斗固定安装在桶体上，且漏斗与入料口相连通；电机，所述电机固定安装在桶体的底部内壁上；主动齿轮，所述主动齿轮固定安装在电机的输出轴上；转动柱，所述转动柱转动安装在桶体内；从动齿轮，所述从动齿轮固定安装在转动柱的一端，且从动齿轮和主动齿轮相啮合；转盘，所述转盘滑动安装在转动柱的另一端，且转盘与桶体的内壁密封转动连接；限量出料机构，所述限量出料机构设在桶体内；出料口；所述出料口开设在桶体的一侧内壁上；接料管，所述接料管固定安装在桶体的内壁上，且接料管与出料口相连通；送料块，所述送料块固定安装在桶体的内壁上。
优选的，所述限量出料机构包括分料口，所述分料口开设在转盘上，所述转盘上固定安装有输料管，所述连接块活动安装在转动柱上，所述连接块的一端固定安装有储料管，所述储料管的内壁与输料管滑动连接，所述储料管上对称固定安装有两个安装块，两个所述安装块上开设装配槽，两个所述装配槽内转动安装有同一个转动轴，所述转动轴上对称套设有两个扭力弹簧，两个所述扭力弹簧的一端与对应的装配槽的内壁固定连接，两个所述扭力弹簧的另一端均与转动轴固定连接，所述转动轴上固定安装有挡料板，所述挡料板与储料管的出口相对应，所述连接块上固定安装有活动块，所述转动柱上开设有第一限位槽，所述活动块与对应的第一限位槽的内壁活动连接。
优选的，所述限量出料机构还包括滑动环，所述滑动环活动套设在转动柱上，所述滑动环与连接块转动连接，所述滑动环上固定安装有限位环，所述限位环与挡料板滑动连接，所述限位环上开设有凹槽，所述限位环的两侧均固定安装有限位杆，所述桶体的内壁上对称开设有两个第二限位槽，两个所述第二限位槽的内壁上均固定安装有限位柱，两个所述限位杆与对应的第二限位槽的内壁滑动连接，且两个限位柱均贯穿对应的限位杆。
优选的，所述限量出料机构还包括齿条，所述齿条与限位环固定连接，所述桶体内转动安装有转动杆，所述转动杆上固定安装有冠状齿轮，所述冠状齿轮与齿条相啮合，所述转动杆的一端延伸至桶体外，所述转动杆上固定安装有转动把手。
优选的，所述转盘上固定安装有密封圈，所述密封圈与桶体的内壁转动连接。
优选的，所述桶体的底部内壁上固定安装有装配块，所述装配块上开设有通孔，所述通孔的内壁与转动柱转动连接。
优选的，所述滑动环上开设有第三限位槽，所述连接块的底部固定安装有滑动杆，所述滑动杆与第三限位槽的内壁滑动连接。
与相关技术相比较，本实用新型提供的内置固化微生物的污水净化装置具有如下有益效果：
本实用新型提供一种内置固化微生物的污水净化装置，所述电机固定安装在桶体的底部内壁上，所述主动齿轮固定安装在电机的输出轴上，所述转动柱转动安装在桶体内，所述从动齿轮固定安装在转动柱的一端，且从动齿轮和主动齿轮相啮合，电机的作用就是带动主动齿轮转动，使从动齿轮带动转动柱转动，所述转盘滑动安装在转动柱的另一端，且转盘与桶体的内壁密封转动连接，转动柱带动转盘转动，同时转盘的作用还可以储料，所述限量出料机构设在桶体内，限量出料机构的作用是对固化微生物进行限量，并将固化微生物通过接料管和出料口送出桶体，所述送料块固定安装在桶体的内壁上，送料块的作用是挡料和送料，在挡料板到达限位环上的凹槽处时，挡料板会打开，这时送料块将固化微生物挡住，使固化微生物不会进入输料管和储料管内。
