申请日2020.12.29
公开（公告）日2021.10.01
IPC分类号B01D29/03; B01D29/96; B01D29/94
摘要
本实用新型属于污水处理系统技术领域，尤其为一种新型拉锯污水处理系统，包括底板，所述底板的顶部四角均固定有支撑柱，所述支撑的顶部固定有箱体，所述箱体的一侧壁固定有L形板，所述L形板的顶部固定有第一电机。本实用新型通过设置L形板、第一电机、螺纹杆、升降板、圆孔、过滤网板和螺纹孔，当过滤网板表面凝结有残渣需要清理时，通过第一电机控制升降板上升，就可以较为方便的对过滤网板进行清理，通过设置第二电机、圆板、连接杆、连接块、伸缩套筒、橡胶块、弹簧和平台，当残渣堵塞出料管需要疏通时，通过第二电机控制橡胶块运动，使橡胶块撞击出料管产生振动，从而达到疏通出料管的目的。
权利要求书

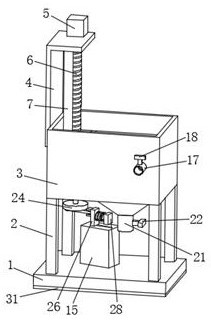

1.一种新型拉锯污水处理系统，包括底板（1），其特征在于：所述底板（1）的顶部四角均固定有支撑柱（2），所述支撑柱（2）的顶部固定有箱体（3），所述箱体（3）的一侧壁固定有L形板（4），所述L形板（4）的顶部固定有第一电机（5），所述第一电机（5）的输出轴贯穿L形板（4）的顶部，所述第一电机（5）的输出轴固定有螺纹杆（6），所述螺纹杆（6）的底端与箱体（3）的底部内壁通过轴承转动连接，所述L形板（4）的顶部内壁固定有导向杆（7），所述导向杆（7）的底端与箱体（3）的底部内壁固定连接，所述螺纹杆（6）的表面螺纹连接有升降板（8），所述导向杆（7）贯穿升降板（8）的顶部，所述升降板（8）的底部固定有过滤网板（10），所述过滤网板（10）的底部与箱体（3）的底部内壁接触，所述升降板（8）的底部固定有连接板（11），所述连接板（11）的底部与箱体（3）的底部内壁接触，所述连接板（11）的一侧壁通过销轴转动连接有挡板（12），所述挡板（12）的底端与箱体（3）的底部内壁接触，所述箱体（3）的底部内壁固定有两个固定块（13），所述挡板（12）的底端与两个固定块（13）滑动连接，所述连接板（11）的一侧壁固定有挡块（16），所述箱体（3）的一侧壁连通安装有进水管（17），所述箱体（3）的一侧壁连通安装有出水管（19），所述箱体（3）的底部连通安装有出料管（21），所述箱体（3）的底部固定有第二电机（23），所述第二电机（23）的输出轴固定有圆板（24），所述圆板（24）的底部通过销轴转动连接有连接杆（25），所述连接杆（25）的一端通过销轴转动连接有连接块（26），所述连接块（26）的一侧壁固定有伸缩套筒（27），所述伸缩套筒（27）的一端固定有橡胶块（28），所述伸缩套筒（27）的外侧套设有弹簧（29），所述弹簧（29）的两端分别与连接块（26）的一侧壁和橡胶块（28）的一侧壁固定连接，所述底板（1）的顶部固定有平台（30），所述平台（30）的顶部与连接块（26）的底部滑动连接。
2.根据权利要求1所述的一种新型拉锯污水处理系统，其特征在于：所述底板（1）的底部固定有防滑垫（31）。
3.根据权利要求1所述的一种新型拉锯污水处理系统，其特征在于：所述箱体（3）的底端呈漏斗状。
4.根据权利要求1所述的一种新型拉锯污水处理系统，其特征在于：所述升降板（8）的顶部开设有螺纹孔（34），所述螺纹杆（6）与螺纹孔（34）螺纹连接，所述升降板（8）的顶部开设有圆孔（9），所述导向杆（7）贯穿圆孔（9）。
5.根据权利要求1所述的一种新型拉锯污水处理系统，其特征在于：所述挡板（12）的底端开设有两个槽口（15），所述固定块（13）的顶部均固定有滑条（14），所述滑条（14）分别与相对应的槽口（15）滑动连接。
6.根据权利要求1所述的一种新型拉锯污水处理系统，其特征在于：所述进水管（17）的中部安装有第一阀门（18），所述出水管（19）的中部安装有第二阀门（20），所述出料管（21）的中部安装有第三阀门（22）。
7.根据权利要求1所述的一种新型拉锯污水处理系统，其特征在于：所述连接块（26）的底部固定有T形滑块（32），所述平台（30）的顶部开设有T形滑槽（33），所述T形滑块（32）滑动连接在T形滑槽（33）内。
说明书
一种新型拉锯污水处理系统
技术领域
本实用新型涉及污水处理系统技术领域，具体为一种新型拉锯污水处理系统。
背景技术
石材加工需要对石材进行拉锯操作，拉锯过程中会造成较高的温度，所以需要往拉锯处喷水来降低温度，拉锯同时也会产生较多的石粉等残渣，残渣会和水一起被冲刷下去，就会形成带有石粉残渣的污水，不能直接排放到外界，需要使用污水处理装置将污水处理后才能排放到外界。
目前的污水处理装置还存在以下问题：
1、现在市面上大多数的污水处理装置不方便对过滤网板进行清理，过滤网板使用时间过长后，其表面会凝结有残渣需要清理，由于过滤网板一般在装置的中部，所以不方便清理。
2、现在市面上大多数的污水处理装置不方便疏通出料管，在排出过滤后的残渣时，残渣可能会堵塞出料管，需要人工疏通出料管，较为费时费力。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种新型拉锯污水处理系统，解决了目前的污水处理装置不方便将过滤网板取出清理，不方便疏通出料管的问题。
（二）技术方案
为实现上述目的，本实用新型提供如下技术方案：一种新型拉锯污水处理系统，包括底板，所述底板的顶部四角均固定有支撑柱，所述支撑柱的顶部固定有箱体，所述箱体的一侧壁固定有L形板，所述L形板的顶部固定有第一电机，所述第一电机的输出轴贯穿L形板的顶部，所述第一电机的输出轴固定有螺纹杆，所述螺纹杆的底端与箱体的底部内壁通过轴承转动连接，所述L形板的顶部内壁固定有导向杆，所述导向杆的底端与箱体的底部内壁固定连接，所述螺纹杆的表面螺纹连接有升降板，所述导向杆贯穿升降板的顶部，所述升降板的底部固定有过滤网板，所述过滤网板的底部与箱体的底部内壁接触，所述升降板的底部固定有连接板，所述连接板的底部与箱体的底部内壁接触，所述连接板的一侧壁通过销轴转动连接有挡板，所述挡板的底端与箱体的底部内壁接触，所述箱体的底部内壁固定有两个固定块，所述挡板的底端与两个固定块滑动连接，所述连接板的一侧壁固定有挡块，所述箱体的一侧壁连通安装有进水管，所述箱体的一侧壁连通安装有出水管，所述箱体的底部连通安装有出料管，所述箱体的底部固定有第二电机，所述第二电机的输出轴固定有圆板，所述圆板的底部通过销轴转动连接有连接杆，所述连接杆的一端通过销轴转动连接有连接块，所述连接块的一侧壁固定有伸缩套筒，所述伸缩套筒的一端固定有橡胶块，所述伸缩套筒的外侧套设有弹簧，所述弹簧的两端分别与连接块的一侧壁和橡胶块的一侧壁固定连接，所述底板的顶部固定有平台，所述平台的顶部与连接块的底部滑动连接。
作为本实用新型的一种优选技术方案，所述底板的底部固定有防滑垫。
作为本实用新型的一种优选技术方案，所述箱体的底端呈漏斗状。
作为本实用新型的一种优选技术方案，所述升降板的顶部开设有螺纹孔，所述螺纹杆与螺纹孔螺纹连接，所述升降板的顶部开设有圆孔，所述导向杆贯穿圆孔。
作为本实用新型的一种优选技术方案，所述挡板的底端开设有两个槽口，所述固定块的顶部均固定有滑条，所述滑条分别与相对应的槽口滑动连接。
作为本实用新型的一种优选技术方案，所述进水管的中部安装有第一阀门，所述出水管的中部安装有第二阀门，所述出料管的中部安装有第三阀门。
作为本实用新型的一种优选技术方案，所述连接块的底部固定有T形滑块，所述平台的顶部开设有T形滑槽，所述T形滑块滑动连接在T形滑槽内。
（三）有益效果
与现有技术相比，本实用新型提供了一种新型拉锯污水处理系统，具备以下有益效果：
1、该新型拉锯污水处理系统，通过设置L形板、第一电机、螺纹杆、升降板、圆孔、过滤网板和螺纹孔，当过滤网板表面凝结有残渣需要清理时，通过第一电机控制升降板上升，就可以较为方便的对过滤网板进行清理。
2、该新型拉锯污水处理系统，通过设置第二电机、圆板、连接杆、连接块、伸缩套筒、橡胶块、弹簧和平台，当残渣堵塞出料管需要疏通时，通过第二电机控制橡胶块运动，使橡胶块撞击出料管产生振动，从而达到疏通出料管的目的。
