申请日2021.09.09
公开（公告）日2021.10.29
IPC分类号C02F9/14
摘要
本发明公开了一种微型集成JBR生物膜污水处理装置，包括：格栅井、JBR设备和消毒池；所述格栅井的进水口用于接入污水，出水口与所述JBR设备的进水口相连；所述JBR设备的出水口与所述消毒池的进水口相连。在本方案中，能够通过格栅井、JBR设备和消毒池的依次连接设计，可实现了污水的除杂、净化和消毒的过程，从而可有效保证了污水的净化处理效果。
权利要求书

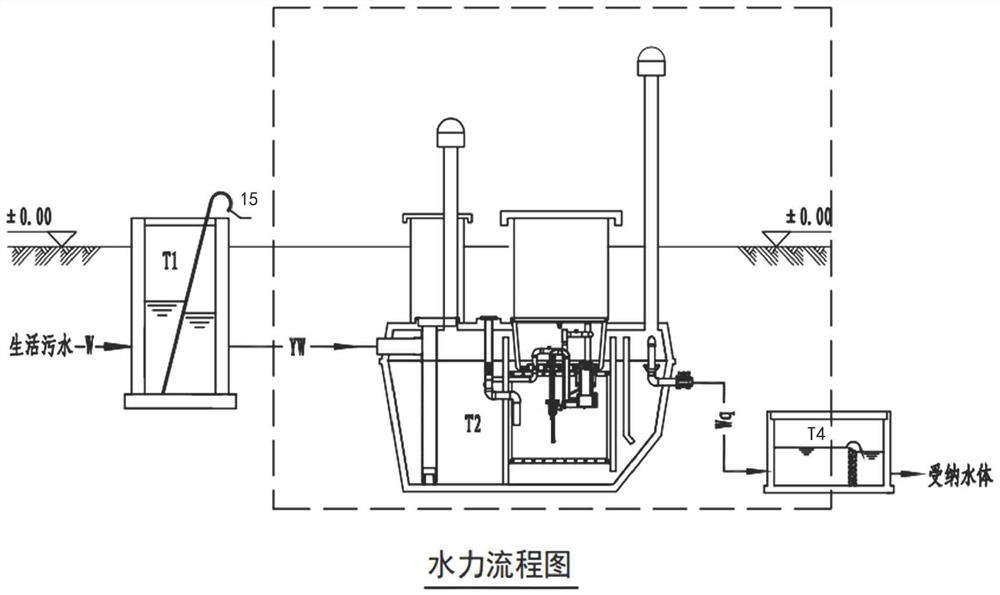

1.一种微型集成JBR生物膜污水处理装置，其特征在于，包括：格栅井(T1)、JBR设备(T2)和消毒池(T4)；
所述格栅井(T1)的进水口用于接入污水，出水口与所述JBR设备(T2)的进水口相连；所述JBR设备(T2)的出水口与所述消毒池(T4)的进水口相连。
2.根据权利要求1所述的微型集成JBR生物膜污水处理装置，其特征在于，还包括生态床(T3)；
所述生态床(T3)的进水口与所述JBR设备(T2)的出水口相连，出水口与所述消毒池(T4)的进水口相连。
3.根据权利要求1所述的微型集成JBR生物膜污水处理装置，其特征在于，所述JBR设备(T2)包括壳体和射流器(①)；所述壳体内依次设有混合区(Ⅰ)、生物反应区(Ⅱ)、导流区(Ⅲ)和沉淀区(Ⅳ)；
所述JBR设备(T2)还包括生物反应区进水管(3)；所述生物反应区进水管(3)设置于所述壳体内，一端位于所述混合区(Ⅰ)内，另一端位于所述生物反应区(Ⅱ)内；所述导流区(Ⅲ)的侧部与所述生物反应区(Ⅱ)的侧部连通，底部与所述沉淀区(Ⅳ)的底部连通。
4.根据权利要求3所述的微型集成JBR生物膜污水处理装置，其特征在于，所述导流区(Ⅲ)与所述生物反应区(Ⅱ)相邻，且位于所述沉淀区(Ⅳ)的第一侧内，所述导流区(Ⅲ)包括：分别沿竖直方向设置于所述壳体内的第一隔板(12)和第二隔板(13)；所述第一隔板(12)和所述第二隔板(13)并列分布；
所述第一隔板(12)与所述生物反应区(Ⅱ)相邻，且顶端高于所述生物反应区(Ⅱ)的预设液位，所述第一隔板(12)开设有通孔；所述第二隔板(13)的顶端与所述第一隔板(12)的顶端平齐，底端与所述壳体的底壁设有间隙。
5.根据权利要求4所述的微型集成JBR生物膜污水处理装置，其特征在于，所述第一隔板(12)的底端与所述壳体的底壁设有间隙；
所述JBR设备(T2)还包括：
设置于所述沉淀区(Ⅳ)的底部，且分别位于所述第一隔板(12)和所述第二隔板(13)下方的斜板(14)；所述斜板(14)朝向所述沉淀区(Ⅳ)第一侧的方向倾斜。
6.根据权利要求3所述的微型集成JBR生物膜污水处理装置，其特征在于，所述壳体包括下壳体(810)和上壳体(830)；
所述下壳体(810)的侧围部分设有沿竖直方向的加强筋，所述上壳体(830)的顶板部分设有垂直于液体流动方向的加强筋，和/或，所述上壳体(830)的侧围部分设有沿竖直方向的加强筋。
7.根据权利要求6所述的微型集成JBR生物膜污水处理装置，其特征在于，所述下壳体(810)的侧围部分包括下壳体侧壁和下壳体端壁；
所述下壳体侧壁沿水平方向依次分为混合区下侧壁(811)、反应区下侧壁(812)、导流区下侧壁(813)和沉淀区下侧壁(814)；所述下壳体端壁包括混合区下端壁(815)和沉淀区下端壁(816)；
所述混合区下侧壁(811)、所述反应区下侧壁(812)、所述混合区下端壁(815)、所述沉淀区下端壁(816)和/或所述混合区下侧壁(811)与所述反应区下侧壁(812)之间的第一连接段设有下壳体加强筋。
8.根据权利要求6所述的微型集成JBR生物膜污水处理装置，其特征在于，所述上壳体(830)的顶板部分沿水平方向依次分为混合区顶壁(831)、反应区顶壁(832)、导流区顶壁(833)和沉淀区顶壁(834)；
所述上壳体(830)的侧围部分包括上壳体侧壁和上壳体端壁；所述上壳体侧壁沿水平方向依次分为混合区上侧壁(835)、反应区上侧壁(836)、导流区上侧壁(837)和沉淀区上侧壁(838)；所述上壳体端壁包括混合区上端壁(839)和沉淀区上端壁(840)；
所述混合区顶壁(831)、所述混合区顶壁(831)与所述反应区顶壁(832)之间、所述导流区顶壁(833)、所述沉淀区顶壁(834)、所述混合区上侧壁(835)、所述反应区上侧壁(836)、所述混合区上端壁(839)、所述沉淀区上端壁(840)、和/或所述混合区上侧壁(835)与所述反应区上侧壁(836)之间的第二连接段设有上壳体加强筋。
9.根据权利要求6所述的微型集成JBR生物膜污水处理装置，其特征在于，所述下壳体(810)侧围部分的加强筋和所述上壳体(830)侧围部分的加强筋的数量均为多个，且一一上下对位分布。
10.根据权利要求6所述的微型集成JBR生物膜污水处理装置，其特征在于，所述下壳体(810)和所述上壳体(830)通过法兰连接；
所述下壳体(810)的横截面积为上大下小；所述上壳体(830)的横截面积为上小下大。
说明书
一种微型集成JBR生物膜污水处理装置
技术领域
本发明涉及污水处理装置技术领域，特别涉及一种微型集成JBR生物膜污水处理装置。
背景技术
目前微型集成JBR设备采用的是JBR工艺污水处理技术，以实现对污水的一体式净化处理。
然而，在污水进入JBR设备前，缺少一些前期准备工序，比如除杂工序，而且JBR设备出口后也缺少进一步的净化工序，比如消毒；上述前后工序的缺少，这也会对污水的净化处理效果产生一定的影响。
发明内容
有鉴于此，本发明提供了一种微型集成JBR生物膜污水处理装置，能够通过格栅井、JBR设备和消毒池的依次连接设计，可实现了污水的除杂、净化和消毒的过程，从而可有效保证了污水的净化处理效果。
为实现上述目的，本发明提供如下技术方案：
一种微型集成JBR生物膜污水处理装置，包括：格栅井、JBR设备和消毒池；
所述格栅井的进水口用于接入污水，出水口与所述JBR设备的进水口相连；所述JBR设备的出水口与所述消毒池的进水口相连。
优选地，还包括生态床；
所述生态床的进水口与所述JBR设备的出水口相连，出水口与所述消毒池的进水口相连。
优选地，所述JBR设备包括壳体和射流器；所述壳体内依次设有混合区、生物反应区、导流区和沉淀区；
所述JBR设备还包括生物反应区进水管；所述生物反应区进水管设置于所述壳体内，一端位于所述混合区内，另一端位于所述生物反应区内；所述导流区的侧部与所述生物反应区的侧部连通，底部与所述沉淀区的底部连通。
优选地，所述导流区与所述生物反应区相邻，且位于所述沉淀区的第一侧内，所述导流区包括：分别沿竖直方向设置于所述壳体内的第一隔板和第二隔板；所述第一隔板和所述第二隔板并列分布；
所述第一隔板与所述生物反应区相邻，且顶端高于所述生物反应区的预设液位，所述第一隔板开设有通孔；所述第二隔板的顶端与所述第一隔板的顶端平齐，底端与所述壳体的底壁设有间隙。
优选地，所述第一隔板的底端与所述壳体的底壁设有间隙；
所述JBR设备还包括：
设置于所述沉淀区的底部，且分别位于所述第一隔板和所述第二隔板下方的斜板；所述斜板朝向所述沉淀区第一侧的方向倾斜。
优选地，所述壳体包括下壳体和上壳体；
所述下壳体的侧围部分设有沿竖直方向的加强筋，所述上壳体的顶板部分设有垂直于液体流动方向的加强筋，和/或，所述上壳体的侧围部分设有沿竖直方向的加强筋。
优选地，所述下壳体的侧围部分包括下壳体侧壁和下壳体端壁；
所述下壳体侧壁沿水平方向依次分为混合区下侧壁、反应区下侧壁、导流区下侧壁和沉淀区下侧壁；所述下壳体端壁包括混合区下端壁和沉淀区下端壁；
所述混合区下侧壁、所述反应区下侧壁、所述混合区下端壁、所述沉淀区下端壁和/或所述混合区下侧壁与所述反应区下侧壁之间的第一连接段设有下壳体加强筋。
优选地，所述上壳体的顶板部分沿水平方向依次分为混合区顶壁、反应区顶壁、导流区顶壁和沉淀区顶壁；
所述上壳体的侧围部分包括上壳体侧壁和上壳体端壁；所述上壳体侧壁沿水平方向依次分为混合区上侧壁、反应区上侧壁、导流区上侧壁和沉淀区上侧壁；所述上壳体端壁包括混合区上端壁和沉淀区上端壁；
所述混合区顶壁、所述混合区顶壁与所述反应区顶壁之间、所述导流区顶壁、所述沉淀区顶壁、所述混合区上侧壁、所述反应区上侧壁、所述混合区上端壁、所述沉淀区上端壁、和/或所述混合区上侧壁与所述反应区上侧壁之间的第二连接段设有上壳体加强筋。
优选地，所述下壳体侧围部分的加强筋和所述上壳体侧围部分的加强筋的数量均为多个，且一一上下对位分布。
优选地，所述下壳体和所述上壳体通过法兰连接；
所述下壳体的横截面积为上大下小；所述上壳体的横截面积为上小下大。
从上述的技术方案可以看出，本发明提供的微型集成JBR生物膜污水处理装置中，通过格栅井、JBR设备和消毒池的依次连接设计，可实现了污水的除杂、净化和消毒的过程，从而可有效保证了污水的净化处理效果。
