申请日2021.02.09
公开（公告）日2021.10.26
IPC分类号B01D33/04; B01D33/46; B01D33/76; B01D33/64
摘要
本实用新型公开了一种一体化污水处理净化装置，包括净化本体，所述净化本体的左侧设有滤水机构，所述滤水机构包括箱体、支架、进水管、排水管、横杆、辊筒、传送带、通槽、刮板、托板和第一电机，所述箱体位于净化本体的左侧，所述箱体下表面固接有支架。该一体化污水处理净化装置，通过净化本体和滤水机构之间的配合，当进水管开设向箱体的内部注入污水时，将第一电机进行供电，可以使传送带进行转动，进而可以使传送带上方污水中的杂质向右上方进行传送，经过刮板的剐蹭从箱体的内部进行排出，使得箱体内部的杂质不易堆积，过滤过程的续航性得以提升，且可以明显的降低操作人员后续清理废渣的体能消耗。
权利要求书

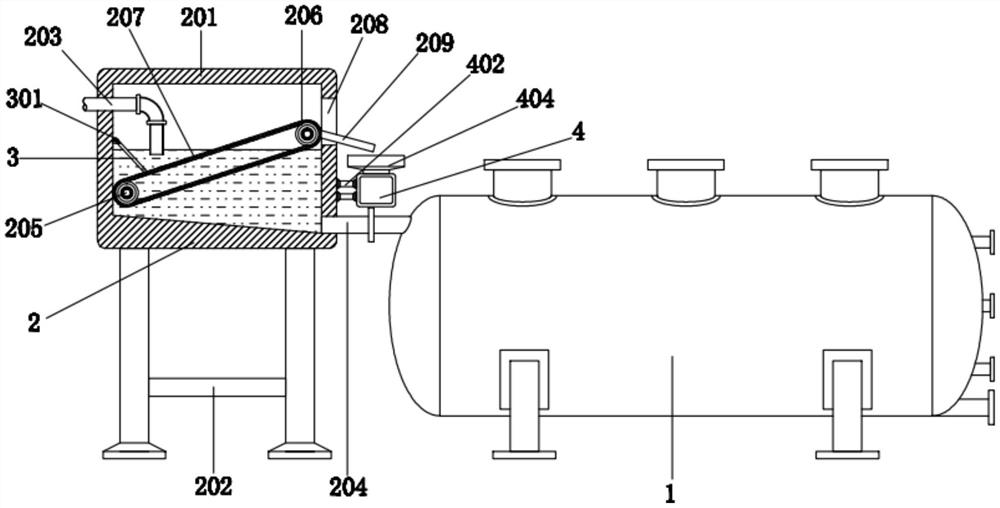

1.一种一体化污水处理净化装置，包括净化本体(1)，其特征在于：所述净化本体(1)的左侧设有滤水机构(2)；
所述滤水机构(2)包括箱体(201)、支架(202)、进水管(203)、排水管(204)、横杆(205)、辊筒(206)、传送带(207)、通槽(208)、刮板(209)、托板(210)和第一电机(211)；
所述箱体(201)位于净化本体(1)的左侧，所述箱体(201)下表面固接有支架(202)，所述箱体(201)的左侧顶端固接有进水管(203)，所述箱体(201)的右侧底端固接有排水管(204)，所述排水管(204)的另一端与净化本体(1)固定相连，所述箱体(201)的内部左右两侧均设有横杆(205)，所述横杆(205)通过密封轴承与箱体(201)转动相连，所述横杆(205)的外壁固定套接有辊筒(206)，两个所述辊筒(206)通过传送带(207)转动相连，所述箱体(201)的右侧顶端开设有通槽(208)，所述通槽(208)的内壁固接有刮板(209)，所述刮板(209)的左侧与传送带(207)紧密贴合，所述箱体(201)的前表面右侧固接有托板(210)，所述托板(210)的上表面安装有第一电机(211)，所述第一电机(211)的输出轴与右侧横杆(205)的前端固定相连。
2.根据权利要求1所述的一种一体化污水处理净化装置，其特征在于：所述箱体(201)的内部底端左侧相对于内部底端右侧高于5-10cm。
3.根据权利要求1所述的一种一体化污水处理净化装置，其特征在于：所述箱体(201)的内部左侧设有挡板(3)；
所述挡板(3)包括凸块(301)、斜板(302)、销轴(303)和扭力弹簧(304)；
所述凸块(301)固接在箱体(201)的内壁左侧中心顶端，所述凸块(301)的右侧设有斜板(302)，所述斜板(302)通过销轴(303)与凸块(301)转动相连，所述销轴(303)的外壁套接有扭力弹簧(304)，所述扭力弹簧(304)的左右两端分别与凸块(301)和斜板(302)相连接。
4.根据权利要求3所述的一种一体化污水处理净化装置，其特征在于：所述斜板(302)的底端固接有橡胶条(5)，所述橡胶条(5)与传送带(207)的外壁相抵紧。
5.根据权利要求1所述的一种一体化污水处理净化装置，其特征在于：所述箱体(201)的右侧设有废渣导向筒(4)；
所述废渣导向筒(4)包括料筒(401)、挤出螺杆(402)、支杆(403)、进料斗(404)、罩壳(405)和第二电机(406)；
所述料筒(401)位于箱体(201)的右侧，所述料筒(401)的外壁左侧上下两端均固接有支杆(403)，所述支杆(403)的另一端与箱体(201)固定相连，所述料筒(401)的上表面前侧固接有进料斗(404)，所述进料斗(404)位于刮板(209)的右侧下方，所述料筒(401)的内部设有挤出螺杆(402)，所述料筒(401)的前侧固接有罩壳(405)，所述罩壳(405)的内部安装有第二电机(406)，所述第二电机(406)的输出轴贯穿料筒(401)的一部分与挤出螺杆(402)固定相连。
6.根据权利要求5所述的一种一体化污水处理净化装置，其特征在于：所述进料斗(404)的内部从上到下具有坡度。
说明书
一种一体化污水处理净化装置
技术领域
本实用新型涉及一体化污水处理设备技术领域，具体为一种一体化污水处理净化装置。
背景技术
一体化污水处理净化设备是将一沉池、I、II级接触氧化池、二沉池、污泥池集中一体的设备，并在I、II级接触氧化池中进行鼓风曝气，使接触氧化法和活性污泥法有效的结合起来，节省了找人设计污水处理工艺和做基础建设的繁琐，国内外采用的污水处理工艺很多，其中主要分为活性污泥法和生物膜法两种，我们常见的普通曝气法、氧化沟法、A/B法、A2/O法属于前者，生物转盘、接触氧化法属于后者，一体化污水处理设备是将一沉池、I、II级接触氧化池、二沉池、污泥池集中一体的设备，并在I、II级接触氧化池中进行鼓风曝气，使接触氧化法和活性污泥法有效的结合起来，同时具备两者的优点，并克服两者的缺点，使污水处理水平进一步提高，而在污水进入到净化装置前需要对其进入的污水进行过滤，而目前一体化污水处理净化装置前侧设有的污水过滤装置结构较为简单，虽然能够起到一定的过滤功效，但是过滤过程的续航性一般，且后续清理废渣过程较为繁琐，需要操作人员的体能消耗较大。
实用新型内容
本实用新型的目的在于提供一种一体化污水处理净化装置，以解决上述背景技术中提出的目前一体化污水处理净化装置前侧设有的污水过滤装置结构较为简单，虽然能够起到一定的过滤功效，但是过滤过程的续航性一般，且后续清理废渣过程较为繁琐，需要操作人员的体能消耗较大问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体化污水处理净化装置，包括净化本体，所述净化本体的左侧设有滤水机构；
所述滤水机构包括箱体、支架、进水管、排水管、横杆、辊筒、传送带、通槽、刮板、托板和第一电机；
所述箱体位于净化本体的左侧，所述箱体下表面固接有支架，所述箱体的左侧顶端固接有进水管，所述箱体的右侧底端固接有排水管，所述排水管的另一端与净化本体固定相连，所述箱体的内部左右两侧均设有横杆，所述横杆通过密封轴承与箱体转动相连，所述横杆的外壁固定套接有辊筒，两个所述辊筒通过传送带转动相连，所述箱体的右侧顶端开设有通槽，所述通槽的内壁固接有刮板，所述刮板的左侧与传送带紧密贴合，所述箱体的前表面右侧固接有托板，所述托板的上表面安装有第一电机，所述第一电机的输出轴与右侧横板的前端固定相连。
优选的，所述箱体的内部底端左侧相对于内部底端右侧高于5-10cm。
优选的，所述箱体的内部左侧设有挡板；
所述挡板包括凸块、斜板、销轴和扭力弹簧；
所述凸块固接在箱体的内壁左侧中心顶端，所述凸块的右侧设有斜板，所述斜板通过销轴与凸块转动相连，所述销轴的外壁套接有扭力弹簧，所述扭力弹簧的左右两端分别与凸块和斜板相连接。
优选的，所述斜板的底端固接有橡胶条，所述橡胶条与传送带的外壁相抵紧。
优选的，所述箱体的右侧设有废渣导向筒；
所述废渣导向筒包括料筒、挤出螺杆、支杆、进料斗、罩壳和第二电机；
所述料筒位于箱体的右侧，所述料筒的外壁左侧上下两端均固接有支杆，所述支杆的另一端与箱体固定相连，所述料筒的上表面前侧固接有进料斗，所述进料斗位于刮板的右侧下方，所述料筒的内部设有挤出螺杆，所述料筒的前侧固接有罩壳，所述罩壳的内部安装有第二电机，所述第二电机的输出轴贯穿料筒的一部分与挤出螺杆固定相连。
优选的，所述进料斗的内部从上到下具有坡度。
与现有技术相比，本实用新型的有益效果是：该一体化污水处理净化装置，相对于传统技术，具有以下优点：
通过净化本体和滤水机构之间的配合，当进水管开设向箱体的内部注入污水时，将第一电机进行供电，可以使传送带进行转动，进而可以使传送带上方污水中的杂质向右上方进行传送，经过刮板的剐蹭从箱体的内部进行排出，使得箱体内部的杂质不易堆积，过滤过程的续航性得以提升，且可以明显的降低操作人员后续清理废渣的体能消耗。
通过箱体、刮板个废渣导向筒之间的配合，从刮板右侧掉落的废渣会通过进料斗进入到料筒的内部，然后在将第二电机进供电可以使挤出螺杆进行转动，能够将进入到料筒内部的废渣进行导出，且在此过程中会对废渣进行一定的压缩，以降低废渣的占用空间便于后续清理作业的进行。
通过箱体、传送带和挡板之间的配合，斜板能够明显的降低，污水中的废渣在传送带左侧与箱体接触位置的堆积，使得传送带可以长久稳定的运行。
（发明人：张涛）
