申请日2020.12.24
公开（公告）日2021.10.12
IPC分类号B65F9/00; C02F9/02; C02F1/28; C02F1/44; C02F103/06
摘要
本实用新型公开了一种半地埋式乡镇垃圾压缩站污水处理装置，包括底座，底座上设置有送料件，送料件的下方设置有碎化箱体，碎化箱体的顶部开设有进料口，进料口的下方设置有碎化件，碎化箱体于碎化件的下方设置有倾斜的送料板，碎化箱体于送料板较下一端的上方开设有出料口；出料口的一侧设置有净化池，净化池内设置有压制箱，压制箱的底部开设有多个通水孔，净化池内于压制箱的下方设置有活性炭层，活性炭层的下方设置有超滤膜层，净化池的上方设置有压缩件；通过将混杂有污水的垃圾碎化，再将其内的污水挤出进行净化处理，使得垃圾得到压缩处理的同时避免垃圾中的污水对土壤和周边环境造成污染。
权利要求书

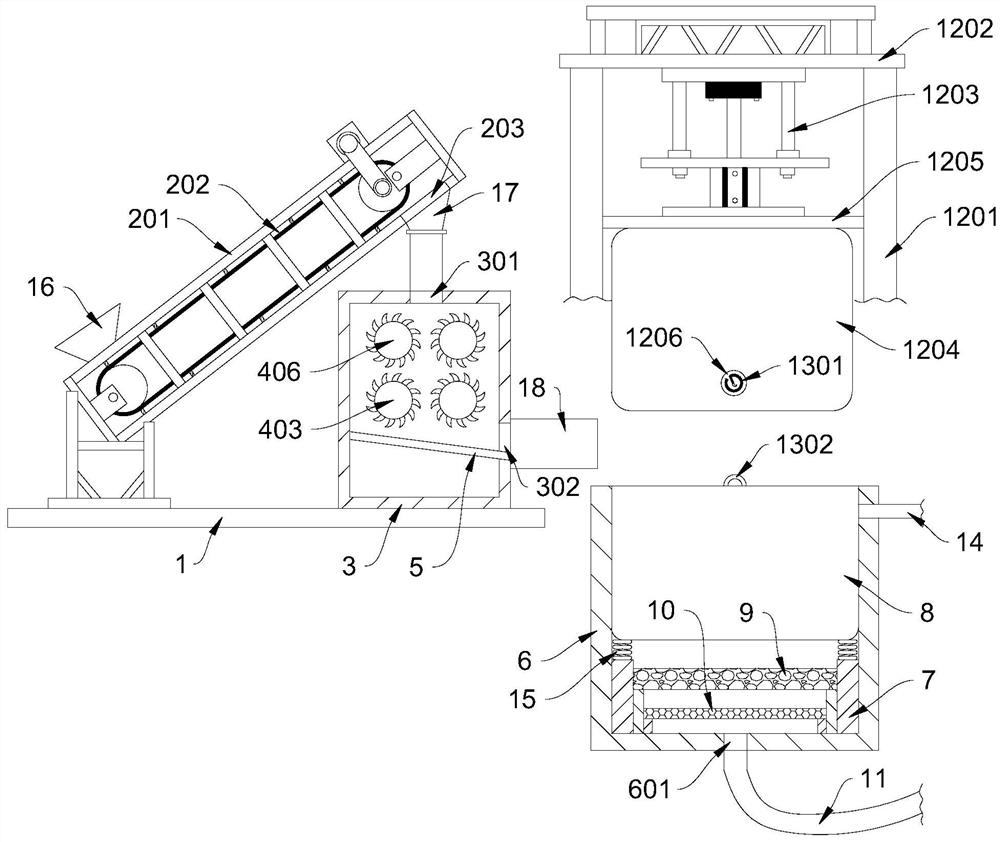

1.一种半地埋式乡镇垃圾压缩站污水处理装置，包括底座，所述底座上设置有送料件，其特征在于：所述送料件包括安装架和向上倾斜设置的输送带，所述输送带安装于所述安装架内，所述安装架于所述输送带较上一端的下方开设有送料口，所述送料口的下方设置有碎化箱体，所述碎化箱体的顶部开设有进料口，所述进料口的下方设置有碎化件，所述碎化箱体于所述碎化件的下方设置有倾斜的送料板，所述碎化箱体于所述送料板较下一端的上方开设有出料口；所述出料口的一侧设置有净化池，所述净化池内设置有支撑框，所述支撑框的上方设置有压制箱，所述压制箱的底部开设有多个通水孔，所述净化池内于所述压制箱的下方设置有活性炭层，所述活性炭层的下方设置有超滤膜层，所述净化池的底部开设有出水孔，所述净化池的下方设置有导水管与所述出水孔相连通，所述净化池的上方设置有压缩件；所述压缩件包括四根支撑柱和固定于所述支撑柱顶部的安装座，所述安装座的底部固定有液压缸，所述液压缸的底部连接有压缩块，所述压缩块的形状与所述压制箱的内壁相适配。
2.根据权利要求1所述的一种半地埋式乡镇垃圾压缩站污水处理装置，其特征在于：所述碎化件包括设置于所述碎化箱体外侧的两个驱动电机，所述驱动电机的输出端连接有主动轴，所述主动轴延伸至所述碎化箱体内部，所述主动轴的另一端固定有碎化辊一，两个所述碎化辊处于所述进料口正下方的两侧；两个所述主动轴的上方设置有延伸至所述碎化箱体内的从动轴，所述主动轴与所述从动轴之间绕卷有传动带，所述从动轴的另一端固定有碎化辊二。
3.根据权利要求1所述的一种半地埋式乡镇垃圾压缩站污水处理装置，其特征在于：所述压缩块的顶部固定有滑板，所述滑板的顶部所述液压缸的伸缩端相固定，所述滑板与所述支撑柱滑动连接。
4.根据权利要求1所述的一种半地埋式乡镇垃圾压缩站污水处理装置，其特征在于：所述压缩块的两侧面开设有置物槽，所述置物槽内固定有勾绳，设置有封堵块与所述置物槽螺纹连接，所述压制箱的顶部设置有拉环。
5.根据权利要求1所述的一种半地埋式乡镇垃圾压缩站污水处理装置，其特征在于：所述净化池和所述压制箱的侧壁上贯通有进水孔，设置有进水管与所述进水孔相连通。
6.根据权利要求1所述的一种半地埋式乡镇垃圾压缩站污水处理装置，其特征在于：所述支撑框的顶部固定有多个压缩弹簧，所述压缩弹簧的顶部与所述压制箱的底部抵接。
7.根据权利要求1所述的一种半地埋式乡镇垃圾压缩站污水处理装置，其特征在于：所述安装架的较下一端上方设置有送料漏斗，所述送料口与所述进料口之间连接有导料漏斗，所述出料口的外侧设置有导料板。
说明书
一种半地埋式乡镇垃圾压缩站污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种半地埋式乡镇垃圾压缩站污水处理装置。
背景技术
随着人们生活水平不断提高，对环境条件的要求也日益提高，城乡传统意义的垃圾站已不能满足人们对高效、环保、节能低耗等新概念的要求，因此压缩式垃圾站的推广势在必行。
现有的压缩站垃圾处理一般是将垃圾填入已预备好的坑中加盖盖好并压实，使其发生生物、物理、化学变化，分解有机物，然而垃圾中包括许多吸水性垃圾和混杂有污水的垃圾，若是直接进行压制掩埋，污水中的重金属物质和有害气体等杂质渗入到土壤中，易对土壤和周边环境造成污染。
实用新型内容
为解决上述问题，本实用新型提出了一种半地埋式乡镇垃圾压缩站污水处理装置，包括底座，底座上设置有送料件，送料件包括安装架和向上倾斜设置的输送带，输送带安装于安装架内，安装架于输送带较上一端的下方开设有送料口，送料口的下方设置有碎化箱体，碎化箱体的顶部开设有进料口，进料口的下方设置有碎化件，碎化箱体于碎化件的下方设置有倾斜的送料板，碎化箱体于送料板较下一端的上方开设有出料口；出料口的一侧设置有净化池，净化池内设置有支撑框，支撑框的上方设置有压制箱，压制箱的底部开设有多个通水孔，净化池内于压制箱的下方设置有活性炭层，活性炭层的下方设置有超滤膜层，净化池的底部开设有出水孔，净化池的下方设置有导水管与出水孔相连通，净化池的上方设置有压缩件；压缩件包括四根支撑柱和固定于支撑柱顶部的安装座，安装座的底部固定有液压缸，液压缸的底部连接有压缩块，压缩块的形状与压制箱的内壁相适配。
进一步的，碎化件包括设置于碎化箱体外侧的两个驱动电机，驱动电机的输出端连接有主动轴，主动轴延伸至碎化箱体内部，主动轴的另一端固定有碎化辊一，两个碎化辊处于进料口正下方的两侧；两个主动轴的上方设置有延伸至碎化箱体内的从动轴，主动轴与从动轴之间绕卷有传动带，从动轴的另一端固定有碎化辊二。
进一步的，压缩块的顶部固定有滑板，滑板的顶部液压缸的伸缩端相固定，滑板与支撑柱滑动连接。
进一步的，压缩块的两侧面开设有置物槽，置物槽内固定有勾绳，设置有封堵块与置物槽螺纹连接，压制箱的顶部设置有拉环。
进一步的，净化池和压制箱的侧壁上贯通有进水孔，设置有进水管与进水孔相连通。
进一步的，支撑框的顶部固定有多个压缩弹簧，压缩弹簧的顶部与压制箱的底部抵接。
进一步的，安装架的较下一端上方设置有送料漏斗，送料口与进料口之间连接有导料漏斗，出料口的外侧设置有导料板。
本实用新型有益效果如下：
1、利用输送带对垃圾进行输送，通过碎化箱体将垃圾块状化，再通过压缩块对垃圾进行压缩处理，使得吸水性垃圾和混杂有污水的垃圾得到压制，并挤出其内的污水，对其内的污水进行净化处理后再进行排放，垃圾得到压缩处理的同时避免垃圾中的污水对土壤和周边环境造成污染。
2、通过两个驱动电机驱动碎化辊一和碎化辊二，将垃圾切割成块状，以便于后续对其进行压制；设置滑块以提升压制过程中压缩块运动的稳定性，设置勾绳和拉环以便于将压制箱从净化池内取出，设置进水管以便于将普通废水直接输送至净化池内进行净化，设置有压缩弹簧以对压制箱提供缓冲力，对压制箱的底部提供有效保护。
（发明人：卢建）
