申请日2021.07.28
公开（公告）日2021.10.22
IPC分类号C02F1/48; C02F101/20
摘要
本申请公开了污水处理设备技术领域的一种污水磁化处理装置，包括横向管道，所述横向管道连通有竖向管道，所述横向管道包括排污管道和清理管道，所述排污管道固定套接有套筒，所述套筒设有永磁铁板，所述套筒还设有环形的凹槽，所述凹槽设有环形的加热丝；所述清理管道内从左到右依次设有隔板、密封盘、电磁铁棒、第一电极板、第二电极板和气缸，所述气缸的活动端与密封盘、电磁铁棒固定套接，所述隔板设有用于电磁铁棒通过的通孔，所述清理管道的底部还设有排渣口，所述清理管道还连接有气泵，所述气泵连接有排气管，所述第一电极板、第二电极板和气泵之间形成闭合的电回路。本方案能够清理排污管道附着的重金属杂质。
权利要求书
1.一种污水磁化处理装置，包括横向管道道，所述横向管道连通有竖向管道，其特征在于：所述横向管道包括排污管道和清理管道，所述排污管道固定套接有套筒，所述套筒的内壁沿圆周方向设有多块弧形的永磁铁板，所述套筒还设有环形的凹槽，所述凹槽设有多圈加热丝；所述清理管道内从左到右依次设有隔板、密封盘、电磁铁棒、第一电极板、第二电极板和气缸，所述气缸的活动端与密封盘、电磁铁棒和第一电极板固定套接，所述隔板设有用于电磁铁棒通过的通孔，所述密封盘的外径等于通孔的外径，所述清理管道的底部还设有与电磁铁棒正对的排渣口，所述清理管道还连接有气泵，所述气泵连接有朝向电磁铁棒的排气管，所述第一电极板、第二电极板和气泵之间形成闭合的电回路。
2.根据权利要求1所述的污水磁化处理装置，其特征在于：所述永磁铁板的数量为3块，相邻永磁铁板之间的夹角为120度。
3.根据权利要求2所述的污水磁化处理装置，其特征在于：所述套筒的外侧壁还转动连接有遮挡筒，所述套筒位于遮挡筒处顶部的侧壁设有多个第一蒸发孔，所述排污管道设有与第一蒸发孔匹配使用的第二蒸发孔。
4.根据权利要求3所述的污水磁化处理装置，其特征在于：所述排气管连通有横向的连接管，所述连接管的底部从左到右设有多个喷头。
5.根据权利要求4所述的污水磁化处理装置，其特征在于：所述气缸电信号连接有控制器，所述控制器和气泵电信号连接，所述控制器包括延时控制模块，所述延时控制模块用于延时控制气缸工作。
6.根据权利要求5所述的污水磁化处理装置，其特征在于：所述套筒和排污管道之间连接有抱箍。
7.根据权利要求6所述的污水磁化处理装置，其特征在于：所述清理管道靠近隔板的一侧设有红外传感器，所述红外传感器和控制器电信号连接，所述控制器和电磁铁棒电信号连接。
8.根据权利要求7所述的污水磁化处理装置，其特征在于：所述排渣口套接有过滤袋。
说明书
一种污水磁化处理装置
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种污水磁化处理装置。
背景技术
污水磁化处理是指污水通过强力磁场后，大分子团的水被磁场分割成小分子团的水，磁化后水分子的氢氧键角从104.5°减小到103°左右，原子间磁距的方向改变而数值增加了，流体的性质因而改变，磁化后水会表现出一些性质变化，如：pH值、密度、挥发性、溶解性、表面张力、电导率、沸点、冰点都有不同改变。
现有的磁化处理装置是在污水的输送管道加装永磁铁板，利用永磁铁板产生强磁场，污水从输送管道流过时即完成磁化。然而由于污水中含有大量的重金属杂质(尤其是生活污水和工厂污水)，这些重金属杂质在永磁铁板磁场产生吸力的吸附下，大量重金属杂质会附着在输送管道的管壁，这些重金属杂质会改变电磁铁板的磁场方向和强度，影响污水的磁化，并且造成堵塞使污水排放不畅。
发明内容
本发明意在提供一种污水磁化处理装置，以提供一种能够清理输送管道附着金属杂质的处理装置。

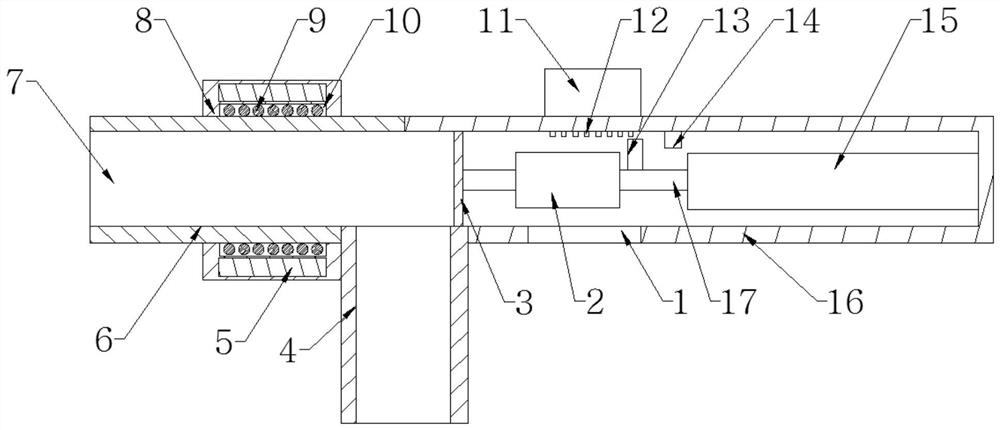

为了达到上述目的，本发明提供如下技术方案：一种污水磁化处理装置，包括横向管道道，所述横向管道连通有竖向管道，所述横向管道包括排污管道和清理管道，所述排污管道固定套接有套筒，所述套筒的内壁沿圆周方向设有多块弧形的永磁铁板，所述套筒还设有环形的凹槽，所述凹槽设有多圈加热丝；所述清理管道内从左到右依次设有隔板、密封盘、电磁铁棒、第一电极板、第二电极板和气缸，所述气缸的活动端与密封盘、电磁铁棒和第一电极板固定套接，所述隔板设有用于电磁铁棒通过的通孔，所述密封盘的外径等于通孔的外径，所述清理管道的底部还设有与电磁铁棒正对的排渣口，所述清理管道还连接有气泵，所述气泵连接有朝向电磁铁棒的排气管，所述第一电极板、第二电极板和气泵之间形成闭合的电回路。
本发明的工作原理及有益效果：本方案利用多块永磁铁板包围排污管道，永磁铁板产生的磁场对流入到排污管道内的污水进行磁化，此时密封盘密封通孔，污水受到隔板和密封盘的阻挡无法流入到清理管道内，污水只能通过排污管道和竖向管道向外流出。
当需要对重金属杂质进行处理时，停止排放污水，环形的加热丝通电后进行加热，热量朝向排污管道内传递，使重金属杂质上粘附的水分蒸发。再通过气缸驱动密封盘和电磁铁棒朝向排污管道移动，密封盘和电磁铁棒穿过通孔后伸入到排污管道内，电磁铁棒通电产生磁力，电磁板棒产生的磁力超过永磁铁板的磁力，重金属杂质脱离排污管道的管壁，并吸附在电磁铁棒上，再使气缸的活动端反向移动，电磁铁棒携带这些重金属杂质进入到清理管道内。
电磁铁棒断电，电磁铁棒失去对重金属杂质的吸力，电磁铁棒底部的重金属杂质受重力从排渣口向外掉落，并且气缸的活动端反向移动的过程中，第一电极板也反向进行移动，第一电极板和第二电极板接触后，第一电极板、第二电极板和气泵之间形成的电回路导通，气泵压缩后从排气管朝向重金属杂质喷出气体，此时重金属杂质没有水分粘附，重金属杂质不会吸附在电磁铁棒上，喷出的气体使电磁铁棒顶部的重金属杂质被从排渣口喷出，以达到清理重金属杂质的目的，完成清理后，气缸控制第一电极板朝向排污管道移动，第一电极板和第二电极板脱离，气泵停止喷气，密封盘重新密封通孔。
进一步，所述永磁铁板的数量为3块，相邻永磁铁板之间的夹角为120度。此种方式的布置下，三块永磁铁板产生的磁场能够覆盖排污管道，并且相互磁场之间不会产生影响。
进一步，所述套筒的外侧壁还转动连接有遮挡筒，所述套筒位于遮挡筒处顶部的侧壁设有多个第一蒸发孔，所述排污管道设有与第一蒸发孔匹配使用的第二蒸发孔。当排污管道排污时，此时遮挡筒能够遮挡第一蒸发孔，使污水不会通过第一蒸发孔朝向排污管道外排出，当加热丝加热时，此时转动遮挡筒使第一蒸发孔和第二蒸发孔对应，重金属杂质吸附的水分受热后产生水蒸气，水蒸气再通过第二蒸发孔和第一蒸发孔向外排出，加快重金属杂质的干燥。
进一步，所述排气管连通有横向的连接管，所述连接管的底部从左到右设有多个喷头。气泵喷出的气体通过排气管和多个喷头后喷头，多个喷头能够使气体覆盖的区域更大，清理重金属杂质更彻底。
进一步，所述气缸电信号连接有控制器，所述控制器和气泵电信号连接，所述控制器包括延时控制模块，所述延时控制模块用于延时控制气缸工作。当第一电极板和第二电极板接触后，气泵开始工作喷出气体，延时控制模块进行计时，达到一定的计时时间后，通过控制器控制气缸工作，使第一电极板脱离第二电极板，气泵停止工作，密封盘密封通孔。
进一步，所述套筒和排污管道之间连接有抱箍。抱箍方便对套筒进行拆卸。
进一步，所述清理管道靠近隔板的一侧设有红外传感器，所述红外传感器和控制器电信号连接，所述控制器和电磁铁棒电信号连接。当电磁铁棒经过红外传感器时，红外传感器发出信号，控制器控制电磁铁棒通电产生磁力，当电磁铁棒反方向经过红外传感器时，红外传感器发出信号，控制器控制电磁铁棒断电失去磁力。
进一步，所述排渣口套接有过滤袋。过滤袋能够过滤掉从排渣口喷出的重金属杂质，方便收集进行清理。
（发明人：刘伟;刘滨;蔡深文）
