申请日2021.08.14
公开（公告）日2021.10.15
IPC分类号C02F9/10; C02F7/00; B01D29/03; B01D29/64; B01F7/20; B01F15/06; C02F103/36
摘要
本发明涉及到一种污水处理装置领域，具体涉及到一种氰尿酸生产污水处理装置及处理方法。包括壳体，壳体内固定有隔板，隔板左侧的壳体内固定有滤网，滤网上方的壳体上设置有对滤网拦截的杂质进行刮除的杂质清除装置，隔板下端开设有开孔，隔板上设置有控制开孔开闭的封堵装置，隔板左侧的壳体顶板上贯穿设置有竖直的上空心轴，壳体内的上空心轴下端设置有下空心轴，下空心轴上固定有多组曝气装置，相邻两组曝气装置之间的壳体内设置有多孔内环。本发明，能够对污水进行过滤，同时方便对滤网拦截的固体杂质进行清除，氨气与污水反应时，污水能够充分的与氨气接触，污水能够被均匀快速的加热，能够提高氨气与污水的反应速率。
权利要求书

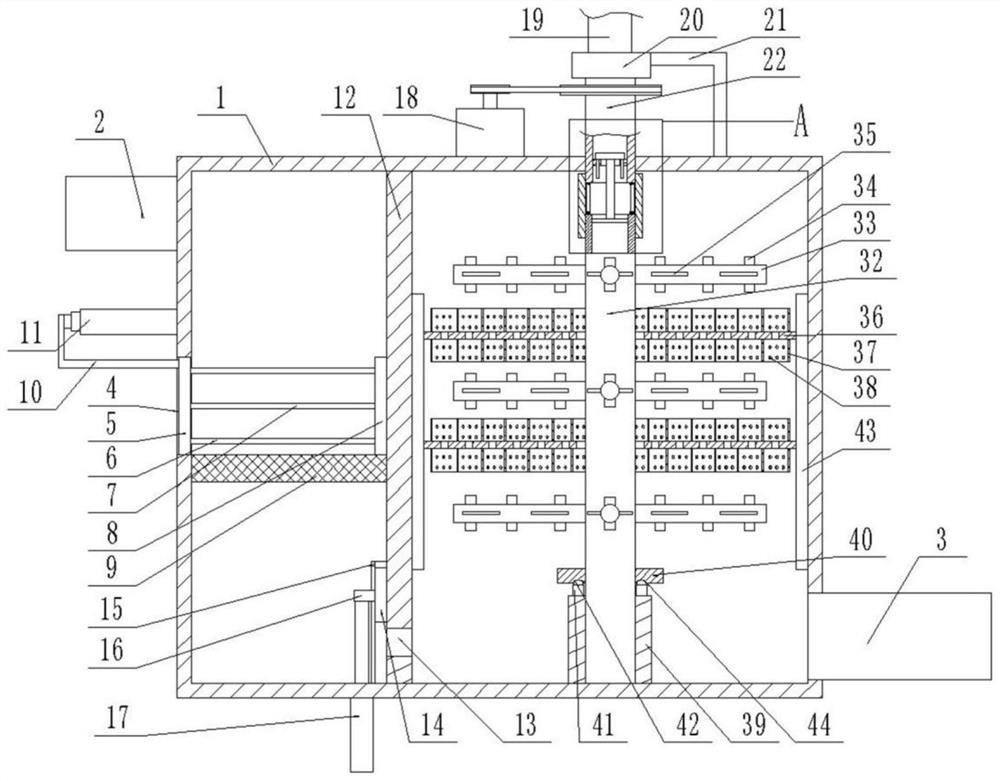

1.一种氰尿酸生产污水处理装置，包括壳体，其特征在于，壳体内固定有隔板，壳体左端固定有与其内部连通的进管，壳体右端固定有与其内部连通的出管，隔板左侧的壳体内固定有滤网，滤网上方的壳体上设置有对滤网拦截的杂质进行刮除的杂质清除装置，隔板下端开设有开孔，隔板上设置有控制开孔开闭的封堵装置，隔板左侧的壳体顶板上贯穿设置有竖直的上空心轴，上空心轴与壳体顶板转动密封连接，上空心轴上端与旋转接头转动密封连接，旋转接头与壳体上端固定连接，旋转接头上端固定有进气管，进气管与上空心轴连通，壳体上端固定有用于驱动上空心轴转动的电机，壳体内的上空心轴下端固定与与其同心的上方套，上方套下端内滑动密封连接有下方套，下方套上端和上空心轴下端通过多个弹簧连接，上空心轴下端内固定有孔挡，孔挡上方的上空心轴内滑动设置有堵板，堵板下端与孔挡上端密封连接，下方套内固定有内杆，内杆上端固定有竖直的顶杆，顶杆上端与堵板下端面紧抵接触，下方套下端固定有与其同心的下空心轴，壳体底板上固定有固定套，下空心轴下端位于固定套内，下空心轴下端外缘与固定套内缘密封接触，固定套上方的下空心轴上固定有与其同心的转环，固定套上端固定有两个左右对称设置的下杆，下杆上端固定有万向球，转环下端面上开设有两个左右对称设置的弧形槽，弧形槽与转环同心，万向球滚动设置在其上方的弧形槽内，转环上方的下空心轴上固定有多组曝气装置，相邻两组曝气装置之间的壳体内设置有多孔内环，下空心轴贯穿多孔内环，多孔内环上下两端均固定有多个翅环，所述多个翅环的直径从外到内依次减少，翅环上开设有多个通孔，多孔内环外缘固定有多个电热管，电热管固定在壳体内，每组曝气装置包括多个连通管，所述多个连通管固定在下空心轴上，连通管与下空心轴连通，连通孔上下两端均固定有多个与其连通的曝气头，连通管的左右两端均固定有多个水平设置的固定板。
2.根据权利要求1所述一种氰尿酸生产污水处理装置，其特征在于，所述杂质清除装置包括开设壳体左侧壁上的槽孔，槽孔位于滤网上方，槽孔的下孔壁与滤网上端平齐，槽孔内滑动密封连接有封板，封板右侧设置有刮板，刮板紧抵隔板，刮板下端与滤网上端接触，刮板前后两端与壳体的前后侧壁滑动接触，隔板左端固定有多个横向的光杆，光杆挂穿刮板并与其滑动配合，光杆左端紧抵封板右端，封板与刮板通过连杆固定连接，槽孔上方的壳体上固定有上伸缩缸，上伸缩缸的伸缩杆与封板通过拉杆固定连接。
3.根据权利要求1所述一种氰尿酸生产污水处理装置，其特征在于，所述封堵装置包括固定在隔板上的两个竖直的导轨，两导轨前后对称设置，开孔位于两导轨之间，两导轨之间滑动设置有滑板，滑板位于开孔上方，滑板与隔板滑动密封连接，滑板上固定有支杆，壳体底板上固定有下伸缩缸，下伸缩缸的伸缩杆贯穿壳体底板，下伸缩缸的伸缩杆与壳体底板滑动密封连接，下伸缩缸的伸缩杆上端与支杆固定连接。
4.根据权利要求1所述一种氰尿酸生产污水处理装置，其特征在于，所述旋转接头通过支架与壳体上端固定连接。
5.根据权利要求1所述一种氰尿酸生产污水处理装置，其特征在于，所述电机的输出轴和壳体上方的上空心轴上均固定有带轮，两带轮通过皮带连接。
6.根据权利要求1所述一种氰尿酸生产污水处理装置，其特征在于，所述堵板下端固定有多个竖直的立杆，立杆贯穿孔挡并与其滑动密封连接。
7.基于权利要求1所述的一种氰尿酸生产污水处理装置的处理方法，其特征在于，打开进管，关闭出管，污水通过进管进入到隔板左侧的壳体内，污水经过滤网过滤后通过开孔进入到隔板右侧的壳体内，滤网能够对污水进行过滤，滤网将污水中的固体杂质进行拦截，当需要清除滤网拦截的杂质时，启动下伸缩缸，使得下伸缩缸的伸缩杆通过支杆带动滑板下行，利用滑板对开孔进行封堵，然后启动上伸缩缸，使得上伸缩缸的伸缩杆通过拉杆驱动封板和刮板向左侧运动，光杆能够保证刮板运动时的稳定性，刮板向左侧运动时，刮板能够将滤网上的固体杂质进行刮除，使得固体杂质通过槽孔排出；污水进入到隔板右侧的壳体内后，利用滑板将开孔进行封堵，开启电热管，然后启动电机，电机驱动上空心轴、上方套、下方套、下中心轴、转环和多组曝气装置转动，同时向进气管内通入氨气，下空心轴转动的过程中，转环以及其上的弧形槽一同转动，当万向球位于弧形槽外侧时，转环、下空心轴、多组曝气装置、下方套、内杆和顶杆一同上行，弹簧被压缩，顶杆上行后使得堵板与孔挡分离，堵板与孔挡之间产生间隙，此时氨气就会通过上述间隙上方套、下方套、下中心轴后由曝气装置的曝气头喷出，氨气从曝气头喷出后与污水发生反应，下空心轴旋转的过程中，多组曝气装置排出氨气的同时能够上下运动，从而能够实现对隔板右侧壳体内的污水的搅拌，连通管上的固定板在曝气装置上下运动时，能够使得隔板右侧壳体内的污水加速翻动，提高氨气与污水的反应速度，电热管启动后能够对隔板右侧壳体内的污水进行加热，多孔内环和翅环能够增加导热面积，从而能够使得隔板右侧壳体内的污水受热均匀，污水翻动过程中能够流过通孔和多孔内环上的孔，提高污水搅拌速率的同时能够使得污水被均匀加热，增加了氨气与污水的反应速度，氨气与污水反应完成后，打开出管将污水排出后进行下一步的处理。
说明书
一种氰尿酸生产污水处理装置及处理方法
技术领域
本发明涉及到一种污水处理装置领域，具体涉及到一种氰尿酸生产污水处理装置及处理方法。
背景技术
现有技术对在氰尿酸生产过程中产生的污水进行处理时，将氨气通入含氯化钙或氯化钠的污水中，然后对污水进行加热，最终加热温度至260℃，实现氨气的充分吸收，然后向污水中通入二氧化碳，污水的pH逐渐降低至有白色沉淀析出后，通过加热浓缩、过滤得到白色碳酸氢钠或碳酸钙，再浓缩蒸发得到氯化铵产品。在对污水通入氨气的过程中，污水不能够进行过滤，同时，污水吸收氨气的效率低。
发明内容
本发明所要解决的技术问题在于一种结构简单，使用方便，能够使得氨气与污水高效反应，污水吸收氨气的效率高的氰尿酸生产污水处理装置及处理方法。
为了实现上述目的，本发明提供的技术方案是：
一种氰尿酸生产污水处理装置，包括壳体，壳体内固定有隔板，壳体左端固定有与其内部连通的进管，壳体右端固定有与其内部连通的出管，隔板左侧的壳体内固定有滤网，滤网上方的壳体上设置有对滤网拦截的杂质进行刮除的杂质清除装置，隔板下端开设有开孔，隔板上设置有控制开孔开闭的封堵装置，隔板左侧的壳体顶板上贯穿设置有竖直的上空心轴，上空心轴与壳体顶板转动密封连接，上空心轴上端与旋转接头转动密封连接，旋转接头与壳体上端固定连接，旋转接头上端固定有进气管，进气管与上空心轴连通，壳体上端固定有用于驱动上空心轴转动的电机，壳体内的上空心轴下端固定与与其同心的上方套，上方套下端内滑动密封连接有下方套，下方套上端和上空心轴下端通过多个弹簧连接，上空心轴下端内固定有孔挡，孔挡上方的上空心轴内滑动设置有堵板，堵板下端与孔挡上端密封连接，下方套内固定有内杆，内杆上端固定有竖直的顶杆，顶杆上端与堵板下端面紧抵接触，下方套下端固定有与其同心的下空心轴，壳体底板上固定有固定套，下空心轴下端位于固定套内，下空心轴下端外缘与固定套内缘密封接触，固定套上方的下空心轴上固定有与其同心的转环，固定套上端固定有两个左右对称设置的下杆，下杆上端固定有万向球，转环下端面上开设有两个左右对称设置的弧形槽，弧形槽与转环同心，万向球滚动设置在其上方的弧形槽内，转环上方的下空心轴上固定有多组曝气装置，相邻两组曝气装置之间的壳体内设置有多孔内环，下空心轴贯穿多孔内环，多孔内环上下两端均固定有多个翅环，所述多个翅环的直径从外到内依次减少，翅环上开设有多个通孔，多孔内环外缘固定有多个电热管，电热管固定在壳体内，每组曝气装置包括多个连通管，所述多个连通管固定在下空心轴上，连通管与下空心轴连通，连通孔上下两端均固定有多个与其连通的曝气头，连通管的左右两端均固定有多个水平设置的固定板。
具体的，所述杂质清除装置包括开设壳体左侧壁上的槽孔，槽孔位于滤网上方，槽孔的下孔壁与滤网上端平齐，槽孔内滑动密封连接有封板，封板右侧设置有刮板，刮板紧抵隔板，刮板下端与滤网上端接触，刮板前后两端与壳体的前后侧壁滑动接触，隔板左端固定有多个横向的光杆，光杆挂穿刮板并与其滑动配合，光杆左端紧抵封板右端，封板与刮板通过连杆固定连接，槽孔上方的壳体上固定有上伸缩缸，上伸缩缸的伸缩杆与封板通过拉杆固定连接。
具体的，所述封堵装置包括固定在隔板上的两个竖直的导轨，两导轨前后对称设置，开孔位于两导轨之间，两导轨之间滑动设置有滑板，滑板位于开孔上方，滑板与隔板滑动密封连接，滑板上固定有支杆，壳体底板上固定有下伸缩缸，下伸缩缸的伸缩杆贯穿壳体底板，下伸缩缸的伸缩杆与壳体底板滑动密封连接，下伸缩缸的伸缩杆上端与支杆固定连接。
具体的，所述旋转接头通过支架与壳体上端固定连接。
具体的，所述电机的输出轴和壳体上方的上空心轴上均固定有带轮，两带轮通过皮带连接。
具体的，所述堵板下端固定有多个竖直的立杆，立杆贯穿孔挡并与其滑动密封连接。
与现有技术相比，本发明的有益效果为：
本发明，结构简单，操作方便，能够对污水进行过滤，同时方便对滤网拦截的固体杂质进行清除，氨气与污水反应时，污水能够充分的与氨气接触，污水能够被均匀快速的加热，能够提高氨气与污水的反应速率。
（发明人：刘志勇;许福文;张培凯;李永保;）
