申请日2021.02.01
公开（公告）日2021.10.19
IPC分类号B01D63/08; C02F1/44
摘要
本实用新型公开了一种陶瓷平板膜污水处理装置，包括膜池，所述膜池的内壁设置有固定块，且固定块的两侧外壁均设置有陶瓷平板膜组件，所述陶瓷平板膜组件位于固定块与膜池之间，所述陶瓷平板膜组件包括膜片，所述膜片的内部设置有抽吸孔，所述抽吸孔的内壁插接有集水管，所述膜片的顶部外壁设置有集水盘，所述集水盘与集水管相连通，所述集水盘的顶部外壁设置有抽吸泵。本实用新型抽吸泵工作能够产生较强的吸力，膜池内的污水水分子能够透过膜片顺着集水管被吸入至集水盘内，然后顺着抽吸管排出，杂质分子则留在膜池内，从而完成污水中杂质的分离，进而能够起到良好的污水处理效果，显著提高了污水的处理质量。
权利要求书

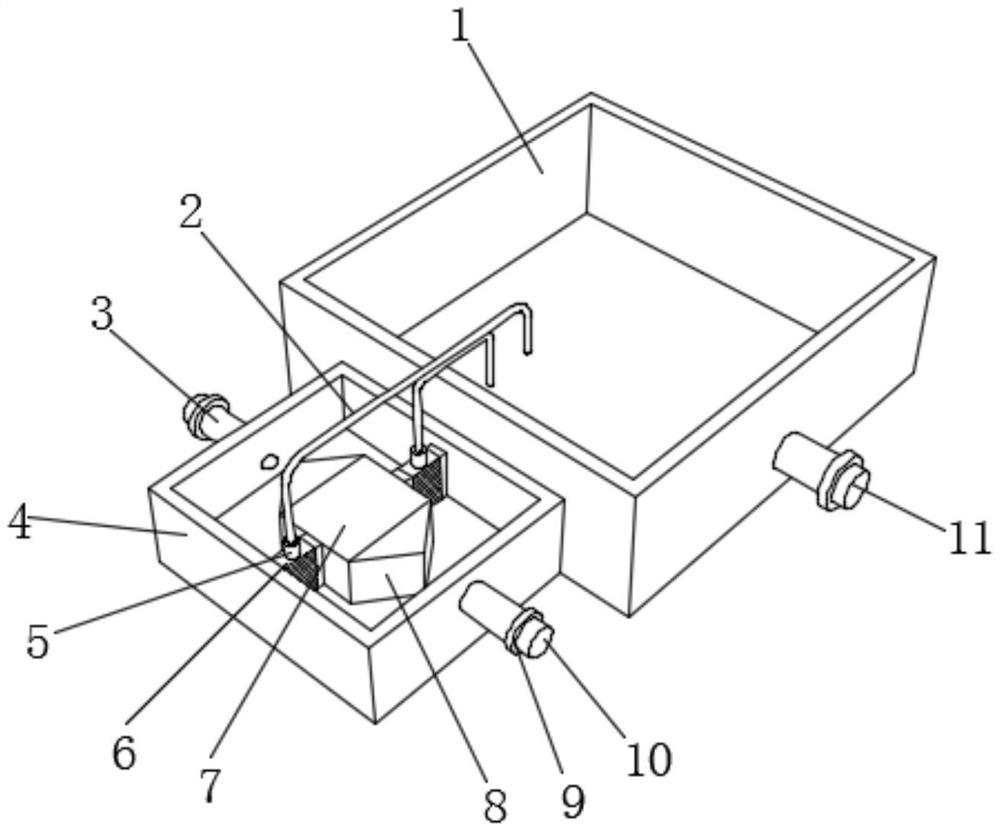

1.一种陶瓷平板膜污水处理装置，包括膜池(4)，其特征在于，所述膜池(4)的内壁设置有固定块(7)，且固定块(7)的两侧外壁均设置有陶瓷平板膜组件(6)，所述陶瓷平板膜组件(6)位于固定块(7)与膜池(4)之间，所述陶瓷平板膜组件(6)包括膜片(13)，所述膜片(13)的内部设置有抽吸孔(15)，所述抽吸孔(15)的内壁插接有集水管(12)，所述膜片(13)的顶部外壁设置有集水盘(14)，所述集水盘(14)与集水管(12)相连通，所述集水盘(14)的顶部外壁设置有抽吸泵(5)，所述抽吸泵(5)的输出端套接有抽吸管(2)。
2.根据权利要求1所述的一种陶瓷平板膜污水处理装置，其特征在于，所述膜池(4)的一侧外壁开设有进水孔，且进水孔的内壁插接有进水管(10)，所述进水管(10)的外壁通过卡箍卡接有阀门(9)。
3.根据权利要求1所述的一种陶瓷平板膜污水处理装置，其特征在于，所述膜池(4)的另一侧外壁开设有排污孔，且排污孔的内壁插接有排污管(3)。
4.根据权利要求1所述的一种陶瓷平板膜污水处理装置，其特征在于，所述固定块(7)的两侧外壁均设置有导流块(8)，且导流块(8)的截面为等腰三角形结构。
5.根据权利要求1所述的一种陶瓷平板膜污水处理装置，其特征在于，所述膜池(4)的外壁设置有产水池(1)，且产水池(1)的外壁开设有排水孔，所述排水孔的内壁设置有排水管(11)。
6.根据权利要求5所述的一种陶瓷平板膜污水处理装置，其特征在于，所述抽吸管(2)为冂型结构，且抽吸管(2)与抽吸泵(5)的连接处设置有密封圈。
说明书
一种陶瓷平板膜污水处理装置
技术领域
本实用新型涉及陶瓷平板膜技术领域，尤其涉及一种陶瓷平板膜污水处理装置。
背景技术
陶瓷膜又称无机陶瓷膜，是以无机陶瓷材料经特殊工艺制备而形成的非对称膜。陶瓷膜分为管式陶瓷膜和平板陶瓷膜两种，平板陶瓷膜板面密布微孔，根据在一定的膜孔径范围内，渗透的物质分子直径不同则渗透率不同，以膜两侧的压力差为驱动力，膜为过滤介质，在一定压力作用下，当料液流过膜表面时，只允许水、无机盐、小分子物质透过膜，而阻止水中的悬浮物、胶和微生物等大分子物质通过。
陶瓷平板膜在现实生活中常常还会用于污水处理装置上面，现有的污水处理装置设计结构简单，对污水的处理效果比较差，影响污水的处理质量，显然已经无法满足人们的使用需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种陶瓷平板膜污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种陶瓷平板膜污水处理装置，包括膜池，所述膜池的内壁设置有固定块，且固定块的两侧外壁均设置有陶瓷平板膜组件，所述陶瓷平板膜组件位于固定块与膜池之间，所述陶瓷平板膜组件包括膜片，所述膜片的内部设置有抽吸孔，所述抽吸孔的内壁插接有集水管，所述膜片的顶部外壁设置有集水盘，所述集水盘与集水管相连通，所述集水盘的顶部外壁设置有抽吸泵，所述抽吸泵的输出端套接有抽吸管。抽吸泵工作能够产生较强的吸力，膜池内的污水水分子能够透过膜片顺着集水管被吸入至集水盘内，然后顺着抽吸管排出，杂质分子则留在膜池内，从而完成污水中杂质的分离，进而能够起到良好的污水处理效果，显著提高了污水的处理质量。
本实用新型进一步设置为，所述膜池的一侧外壁开设有进水孔，且进水孔的内壁插接有进水管，所述进水管的外壁通过卡箍卡接有阀门。通过进水管能够将污水加入至膜池内。
本实用新型进一步设置为，所述膜池的另一侧外壁开设有排污孔，且排污孔的内壁插接有排污管。通过排污管能够将膜池内的杂质排出。
本实用新型进一步设置为，所述固定块的两侧外壁均设置有导流块，且导流块的截面为等腰三角形结构。截面为等腰三角形结构的导流块能够将膜池内的污水向两边导流，使得污水能够更容易接触到膜片，提高了污水处理的效率。
本实用新型进一步设置为，所述膜池的外壁设置有产水池，且产水池的外壁开设有排水孔，所述排水孔的内壁设置有排水管。抽吸泵能够将净水通过抽吸管加入至产水池内，产水池内的净水能够从排水管排出。
本实用新型进一步设置为，所述抽吸管为冂型结构，且抽吸管与抽吸泵的连接处设置有密封圈。密封圈能够起到良好的密封效果，避免抽吸过程中造成净水泄漏的情况发生。
本实用新型的有益效果为：
1、该陶瓷平板膜污水处理装置，通过设置有陶瓷平板膜组件和抽吸泵，抽吸泵工作能够产生较强的吸力，膜池内的污水水分子能够透过膜片顺着集水管被吸入至集水盘内，然后顺着抽吸管排出，杂质分子则留在膜池内，从而完成污水中杂质的分离，进而能够起到良好的污水处理效果，显著提高了污水的处理质量；
2、该陶瓷平板膜污水处理装置，通过设置有导流块和密封圈，截面为等腰三角形结构的导流块能够将膜池内的污水向两边导流，使得污水能够更容易接触到膜片，提高了污水处理的效率；密封圈能够起到良好的密封效果，避免抽吸过程中造成净水泄漏的情况发生。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，该装置设计结构合理，使用方便，满足人们的使用需求。
（发明人：毛敏;邓恒伟）
