申请日2020.11.17
公开（公告）日2021.10.08
IPC分类号C02F9/14
摘要
一种生物脱氮除磷污水处理过滤装置，包括箱体，所述箱体底部设有支座，所述箱体顶部设有污水进液口，所述箱体内部上方设有污泥反应室，所述污泥反应室底部设有第一隔断，所述滤泥网下方设有第一出液管，所述第二水平隔断下方设有精过滤区，所述箱体底部设有污水出液口。本实用新型涉及污水处理技术领域，本装置结构紧凑，对箱体内部进行上中下三级分区，在此期间，通过对箱体外壁腔体通入制冷剂和制热剂的方式对内部的反应环境进行温控，使其反应温度始终保持在最佳值，箱体底部的精过滤装置可以在最后环节对污水进行最终过滤，并且配有滤网清洗功能，增加了污水处理的效果，提高了污水处理的效率，给人们带来了方便。
权利要求书

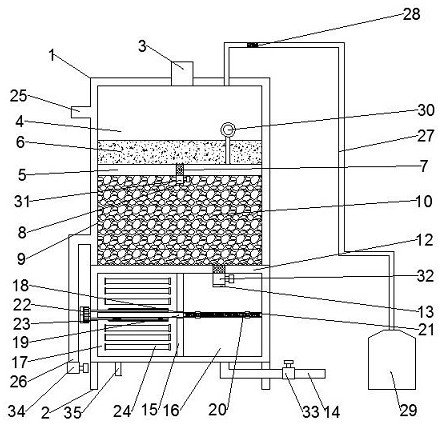

1.一种生物脱氮除磷污水处理过滤装置，包括箱体（1），所述箱体（1）底部设有支座（2），其特征在于，所述箱体（1）顶部设有污水进液口（3），所述箱体（1）内部上方设有污泥反应室（4），所述污泥反应室（4）底部设有第一隔断（5），所述污泥反应室（4）底部设有活性污泥（6）上方所述第一隔断（5）中央设有滤泥网（7），所述滤泥网（7）下方设有第一出液管（8），所述箱体（1）内部中间部分且位于第一隔断（5）下方设有沸石区（9），所述沸石区（9）内部设有沸石滤料（10），所述沸石滤料（10）充满于所述沸石区（9）内部，所述沸石区（9）底部设有第二水平隔断（11），所述第二水平隔断（11）西方一侧设有滤石网（12），所述滤石网（12）下方设有第二出液管（13），所述第二水平隔断（11）下方设有精过滤区，所述箱体（1）底部设有污水出液口（14）。
2.根据权利要求1所述的一种生物脱氮除磷污水处理过滤装置，其特征在于，所述精过滤区包括竖直隔板（15），所述竖直隔板（15）一侧且位于所述第二出液管（13）下方处设有过滤区（16），所述过滤区（16）对侧设有滤网清洁区（17），所述竖直隔板（15）中间开有通过口（18），所述过滤区（16）和所述滤网清洁区（17）中间设有水平导轨（19），所述水平导轨（19）贯穿于通过口（18），所述水平导轨（19）上设有精滤网（20），所述精滤网（20）两侧设有两对电动滑块（21），所述电动滑块（21）连接于所述水平导轨（19）。
3.根据权利要求2所述的一种生物脱氮除磷污水处理过滤装置，其特征在于，所述滤网清洁区（17）外部侧壁设有若干电机（22），所述电机（22）输出端连接有毛刷杆（23），所述毛刷杆（23）贯穿于所述箱体（1）侧壁且位于所述精滤网（20）上下方，所述滤网清洁区（17）内壁设有紫外线灯（24），所述箱体（1）底部且位于所述滤网清洁区（17）下方设有排污口（35）。
4.根据权利要求1所述的一种生物脱氮除磷污水处理过滤装置，其特征在于，所述污泥反应室（4）和所述沸石区（9）外壁均为具有内腔的结构，所述箱体（1）且位于所述污泥反应室（4）外侧壁处设有冷热剂入口（25），所述箱体（1）且位于所述沸石区（9）外侧壁设有冷热剂出口（26）。
5.根据权利要求1所述的一种生物脱氮除磷污水处理过滤装置，其特征在于，所述污泥反应室（4）顶部设有冷凝回流管（27），所述冷凝回流管（27）内部设有有害气体过滤层（28），所述冷凝回流管（27）连接冷凝水罐（29）。
6.根据权利要求1所述的一种生物脱氮除磷污水处理过滤装置，其特征在于，所述污泥反应室（4）底部位于所述第一隔断（5）上设有温度传感器（30）。
7.根据权利要求1所述的一种生物脱氮除磷污水处理过滤装置，其特征在于，所述第一出液管（8）上设有第一电磁阀（31），所述第二出液管（13）上设有第二电磁阀（32），所述污水出液口（14）上设有第三电磁阀（33）。
8.根据权利要求4所述的一种生物脱氮除磷污水处理过滤装置，其特征在于，所述冷热剂出口（26）处设有第四电磁阀（34）。
说明书
一种生物脱氮除磷污水处理过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种生物脱氮除磷污水处理过滤装置。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
生物脱氮除磷是指用生物处理法去除污水中营养物质氮和磷的工艺。水体的富营养化问题是20世纪中期提出来的。含氮和磷的污水无限制地排放，以致受纳水体中藻类过度繁殖，水质变坏。原水受氮和磷的污染，水处理的困难加大，费用增加。
在污水处理过程中过程中，合理的过滤装置可以极大地增加污水处理效果，提高了污水处理的效率，公开号为CN210855471U的实用新型专利，提出一种后置脱氮除磷过滤装置，包括池体，所述池体的内壁设置有液位传感器，所述池体内设置有环形布水堰板，所述池体内设置有石英砂层、卵石层和滤砖层，可以对池体的水进行过滤，同时在石英砂层、卵石层和滤砖层的共同作用下，可以对池体内的水进行进一步过滤，使池体内的水过滤的更加充分，在鼓风机、水泵、穿孔布气管、连接气管和排污管等的共同作用下，可以对池体内的水进行反冲洗，从而使吸附在石英砂层、卵石层或滤砖层上的氮气掉，降低了池体内水头的损失，保障滤池过滤的滤速。然而该装置虽然能够实现对污水的过滤功能，但缺少了对污水进行精过滤的装置，对污水处理效果会产生影响。
实用新型内容
针对现有技术的不足，本实用新型提供了一种生物脱氮除磷污水处理过滤装置，解决了缺少了对污水进行精过滤装置的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种生物脱氮除磷污水处理过滤装置，包括箱体，所述箱体底部设有支座，所述箱体顶部设有污水进液口，所述箱体内部上方设有污泥反应室，所述污泥反应室底部设有第一隔断，所述污泥反应室底部设有活性污泥上方所述第一隔断中央设有滤泥网，所述滤泥网下方设有第一出液管，所述箱体内部中间部分且位于第一隔断下方设有沸石区，所述沸石区内部设有沸石滤料，所述沸石滤料充满于所述沸石区内部，所述沸石区底部设有第二水平隔断，所述第二水平隔断西方一侧设有滤石网，所述滤石网下方设有第二出液管，所述第二水平隔断下方设有精过滤区，所述箱体底部设有污水出液口。
优选的，所述精过滤区包括竖直隔板，所述竖直隔板一侧且位于所述第二出液管下方处设有过滤区，所述过滤区对侧设有滤网清洁区，所述竖直隔板中间开有通过口，所述过滤区和所述滤网清洁区中间设有水平导轨，所述水平导轨贯穿于通过口，所述水平导轨上设有精滤网，所述精滤网两侧设有两对电动滑块，所述电动滑块连接于所述水平导轨。
优选的，所述滤网清洁区外部侧壁设有若干电机，所述电机输出端连接有毛刷杆，所述毛刷杆贯穿于所述箱体侧壁且位于所述精滤网上下方，所述滤网清洁区内壁设有紫外线灯，所述箱体底部且位于所述滤网清洁区下方设有排污口。
优选的，所述污泥反应室和所述沸石区外壁均为具有内腔的结构，所述箱体且位于所述污泥反应室外侧壁处设有冷热剂入口，所述箱体且位于所述沸石区外侧壁设有冷热剂出口。
优选的，所述污泥反应室顶部设有冷凝回流管，所述冷凝回流管内部设有有害气体过滤层，所述冷凝回流管连接冷凝水罐。
优选的，所述污泥反应室底部位于所述第一隔断上设有温度传感器。
优选的，所述第一出液管上设有第一电磁阀，所述第二出液管上设有第二电磁阀，所述污水出液口上设有第三电磁阀。
优选的，所述冷热剂出口处设有第四电磁阀。
有益效果
本实用新型提供了一种生物脱氮除磷污水处理过滤装置，具备以下有益效果:本装置结构紧凑，对箱体内部进行上中下三级分区，实现从粗到精的多级过滤，首先利用了污泥反应区进行脱氮，紧接着利用沸石对污水进行除磷，在此期间，通过对箱体外壁腔体通入制冷剂和制热剂的方式对内部的反应环境进行温控，使其反应温度始终保持在最佳值，除此之外，箱体顶部还设有冷凝回流装置，可以将清洁程度较高的部分污水以冷凝水的形式优先排出，增加了污水处理的速度，箱体底部的精过滤装置可以在最后环节对污水进行最终过滤，洗刷掉可能残留于污水中的细小砂石，并且配有滤网清洗功能，增加了污水处理的效果，提高了污水处理的效率，给人们带来了方便。
（发明人：谷成国;杨彬;崔鑫;宋剑锋;姜诗慧）
