申请日2020.11.16
公开（公告）日2021.10.08
IPC分类号B01D36/04; B01D21/02
摘要
本实用新型公开了一种高效的污水杂质沉砂装置，涉及污水处理设备技术领域，解决了现有装置砂石排出时含水量大的技术问题，包括第一沉砂池，所述第一沉砂池一侧连通有第二沉砂池，所述第一沉砂池一侧固接有入水管，所述第一沉砂池一侧上方开设有第一溢流堰，所述第一溢流堰下方且位于所，所述第一溢流堰下方且位于所述第一沉砂池内侧固接有第一挡板，所述第一挡板上方固接有一对第一固定块，一对所述第一固定块之间插装有第一滤板，所述第一出砂管另一端连通有砂水分离装置，本装置通过设有的砂水分离装置，可以进一步的将砂水分离，同时将分离出的污水排放至第一沉砂池中再次处理，为后续砂石处理减轻了负担。
权利要求书

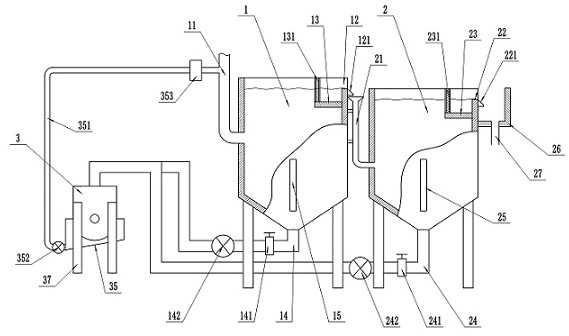

1.一种高效的污水杂质沉砂装置，包括第一沉砂池（1），其特征在于，所述第一沉砂池（1）一侧连通有第二沉砂池（2），所述第一沉砂池（1）一侧固接有入水管（11），所述入水管（11）出口端贯穿所述第一沉砂池（1）侧壁且置于箱体中部，所述第一沉砂池（1）一侧上方开设有第一溢流堰（12），所述第一溢流堰（12）下方且位于所述第一沉砂池（1）外侧固接有第一出水嘴（121），所述第一溢流堰（12）下方且位于所述第一沉砂池（1）内侧固接有第一挡板（13），所述第一挡板（13）上方固接有一对第一固定块（132），一对所述第一固定块（132）之间插装有第一滤板（131），所述第一沉砂池（1）下方固接有第一出砂管（14），且所述第一出砂管（14）连通于所述第一沉砂池（1）内，所述第一出砂管（14）上安装有第一阀门（141），所述第一出砂管（14）还安装有第一吸沙泵（142），所述第一吸沙泵（142）位于所述第一阀门（141）后端，所述第一出砂管（14）另一端连通有砂水分离装置，所述第一沉砂池（1）侧壁安装有第一观察窗（15），所述第一沉砂池（1）底部为漏斗形状。
2.根据权利要求1所述的一种高效的污水杂质沉砂装置，其特征在于，所述第一沉砂池（1）侧壁且位于所述第一出水嘴（121）下方固接有第二进水管（21），所述第二进水管（21）上方固接有接水口，所述第二进水管（21）另一端贯穿于所述第二沉砂池（2）侧壁且置于箱体中部，所述第二沉砂池（2）一侧上方开设有第二溢流堰（22），所述第二溢流堰（22）下方且位于所述第二沉砂池（2）外侧固接有第二出水嘴（221），所述第二溢流堰（22）下方且位于所述第二沉砂池（2）内侧固接有第二挡板（23），所述第二挡板（23）上方固接有一对第二固定块（232），一对所述第二固定块（232）之间插装有第二滤板（231），所述第二沉砂池（2）下方固接有第二出砂管（24），且所述第二出砂管（24）连通于所述第二沉砂池（2）内，所述第二出砂管（24）上安装有第二阀门（241），所述第二出砂管（24）还安装有第二吸沙泵（242），所述第二吸沙泵（242）位于所述第二阀门（241）后端，所述第二出砂管（24）另一端连通于所述砂水分离装置，所述第二沉砂池（2）侧壁安装有第二观察窗（25），所述第二沉砂池（2）底部为漏斗形状。
3.根据权利要求2所述的一种高效的污水杂质沉砂装置，其特征在于，所述第二沉砂池（2）侧壁且位于所述第二出水嘴（221）下方固接有出口接水箱（26），所述出口接水箱（26）下方固接有出水管（27）。
4.根据权利要求2所述的一种高效的污水杂质沉砂装置，其特征在于，所述第二溢流堰（22）高度低于所述第一溢流堰（12）。
5.根据权利要求2所述的一种高效的污水杂质沉砂装置，其特征在于，所述砂水分离装置包括U型箱体（3），所述第一出砂管（14）和所述第二出砂管（24）另一端连通于所述U型箱体（3）内，所述U型箱体（3）两端侧壁之间转动连接有转轴（31），所述转轴（31）上固接有螺旋叶片（32），所述U型箱体（3）下壁固接有过滤网（34），所述U型箱体（3）下壁且位于所述过滤网（34）下方固接有接水箱（35），所述U型箱体（3）下壁且位于所述过滤网（34）一侧开设有排砂口（36）。
6.根据权利要求5所述的一种高效的污水杂质沉砂装置，其特征在于，所述U型箱体（3）两端侧壁均固接有U型箱支撑腿（37），两端所述U型箱支撑腿（37）其中一端固接有电机支架（331），所述电机支架（331）上固接有电机（33），所述转轴（31）一端贯穿所述U型箱体（3）侧壁连通于所述电机（33）输出端。
7.根据权利要求5所述的一种高效的污水杂质沉砂装置，其特征在于，所述接水箱（35）底部固接有回水管（351），所述回水管（351）上安装有泥浆泵（352），所述回水管（351）上还安装有止回阀（353），所述回水管（351）另一端连通于所述入水管（11）。
说明书
一种高效的污水杂质沉砂装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种高效的污水杂质沉砂装置。
背景技术
污水中常常含有大量泥沙，其中这些泥沙会严重影响水处理设备中管道及水泵的寿命，因此对于污水处理的工艺中，沉砂装置起到至关重要的作用，如公告号为CN211051081U的实用新型专利中，公开了一种污水处理用沉砂装置，包括沉砂池、输泥机构、聚泥池、传送机构，其中所述的沉砂池的底部出口设置沉泥筒，所述沉泥筒底部出口与所述的输泥机构的进料端连接，所述的输泥机构的出料端与所述的聚泥池的一侧进泥口对应连接，所述的聚泥池内设置传送机构，所述的输泥机构、传送机构均与电源箱连接，所述的沉砂池的一端设置污水入口，另一端设置排水口，所述的污水入口上连接排污管道，所述的沉砂池的内部设置过滤网，该实用新型解决了现有的污水处理沉淀机构的结构复杂，清除淤泥费工费时，效率低的问题，提高了沉泥的处理效率，然而该装置在使用时，沉砂效果差，且分离出来的砂石会含有大量污水，为后续砂石的处理带来了负担。
实用新型内容
针对现有技术的不足，本实用新型提供了一种高效的污水杂质沉砂装置，解决了现有装置砂石排出时含水量大的技术问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种高效的污水杂质沉砂装置，包括第一沉砂池，所述第一沉砂池一侧连通有第二沉砂池，所述第一沉砂池一侧固接有入水管，所述入水管出口端贯穿所述第一沉砂池侧壁且置于箱体中部，所述第一沉砂池一侧上方开设有第一溢流堰，所述第一溢流堰下方且位于所述第一沉砂池外侧固接有第一出水嘴，所述第一溢流堰下方且位于所述第一沉砂池内侧固接有第一挡板，所述第一挡板上方固接有一对第一固定块，一对所述第一固定块之间插装有第一滤板，所述第一沉砂池下方固接有第一出砂管，且所述第一出砂管连通于所述第一沉砂池内，所述第一出砂管上安装有第一阀门，所述第一出砂管还安装有第一吸沙泵，所述第一吸沙泵位于所述第一阀门后端，所述第一出砂管另一端连通有砂水分离装置，所述第一沉砂池侧壁安装有第一观察窗，所述第一沉砂池底部为漏斗形状。
优选的，所述第一沉砂池侧壁且位于所述第一出水嘴下方固接有第二进水管，所述第二进水管上方固接有接水口，所述第二进水管另一端贯穿于所述第二沉砂池侧壁且置于箱体中部，所述第二沉砂池一侧上方开设有第二溢流堰，所述第二溢流堰下方且位于所述第二沉砂池外侧固接有第二出水嘴，所述第二溢流堰下方且位于所述第二沉砂池内侧固接有第二挡板，所述第二挡板上方固接有一对第二固定块，一对所述第二固定块之间插装有第二滤板，所述第二沉砂池下方固接有第二出砂管，且所述第二出砂管连通于所述第二沉砂池内，所述第二出砂管上安装有第二阀门，所述第二出砂管还安装有第二吸沙泵，所述第二吸沙泵位于所述第二阀门后端，所述第二出砂管另一端连通于所述砂水分离装置，所述第二沉砂池侧壁安装有第二观察窗，所述第二沉砂池底部为漏斗形状。
优选的，所述第二沉砂池侧壁且位于所述第二出水嘴下方固接有出口接水箱，所述出口接水箱下方固接有出水管。
优选的，所述第二溢流堰高度低于所述第一溢流堰。
优选的，所述砂水分离装置包括U型箱体，所述第一出砂管和所述第二出砂管另一端连通于所述U型箱体内，所述U型箱体两端侧壁之间转动连接有转轴，所述转轴上固接有螺旋叶片，所述U型箱体下壁固接有过滤网，所述U型箱体下壁且位于所述过滤网下方固接有接水箱，所述U型箱体下壁且位于所述过滤网一侧开设有排砂口。
优选的，所述U型箱体两端侧壁均固接有U型箱支撑腿，两端所述U型箱支撑腿其中一端固接有电机支架，所述电机支架上固接有电机，所述转轴一端贯穿所述U型箱体侧壁连通于所述电机输出端。
优选的，所述接水箱底部固接有回水管，所述回水管上安装有泥浆泵，所述回水管上还安装有止回阀，所述回水管另一端连通于所述入水管。
有益效果
本实用新型提供了一种可连接于脚手架的物体运输装置，具备以下有益效果:
1、本装置通过设有的砂水分离装置，可以进一步的将砂水分离，同时将分离出的污水排放至第一沉砂池中再次处理，减少了排出砂石中的水分，为后续砂石处理减轻了负担。
2、本装置通过设有两组沉砂池，使沉砂效果进一步提升，使排出的水含砂量更少，提高了后续水处理设备的使用寿命。
3、本装置通过两组沉砂池内的过滤板可以进一步过滤污水中的砂石，进一步阻挡了污水中的杂质。
（发明人：谷成国;崔鑫;宋剑锋;李明;马德绪）
