申请日2021.06.09
公开（公告）日2021.10.08
IPC分类号C02F9/02; C02F1/44; B01D71/02; B01D69/02
摘要

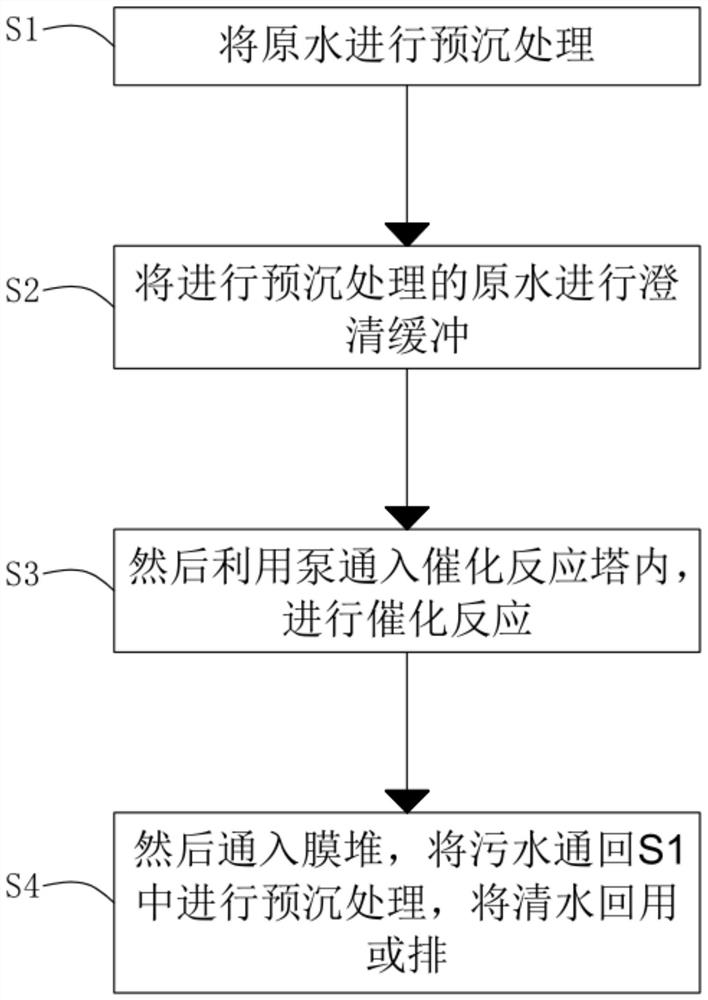

本发明提供一种纳米陶瓷膜污水一体化处理方法及设备。所述纳米陶瓷膜污水一体化处理方法包括以下步骤：S1：将原水进行预沉处理；S2：将进行预沉处理的原水进行澄清缓冲；S3：然后利用泵通入催化反应塔内，进行催化反应；S4：然后通入膜堆，将污水通回S1中进行预沉处理，将清水回用或排放。本发明提供的纳米陶瓷膜污水一体化处理方法及设备具有使用方便、体积较小、处理效率快的优点。
权利要求书
1.一种纳米陶瓷膜污水一体化处理方法，其特征在于，包括以下步骤：
S1：将原水进行预沉处理；
S2：将进行预沉处理的原水进行澄清缓冲；
S3：然后利用泵通入催化反应塔内，进行催化反应；
S4：然后通入膜堆，将污水通回S1中进行预沉处理，将清水回用或排放。
2.根据权利要求1所述的纳米陶瓷膜污水一体化处理方法，其特征在于，所述膜堆为纳米陶瓷膜制作而成。
3.一种纳米陶瓷膜污水一体化处理设备，其特征在于，包括预沉处理池、澄清缓冲池、泵、催化反应塔和膜堆，所述预沉处理池、所述澄清缓冲池、所述泵、所述催化反应塔和所述膜堆依次相连接，所述膜堆与所述预沉处理池相连接。
4.根据权利要求3所述的纳米陶瓷膜污水一体化处理设备，其特征在于，所述膜堆包括处理箱，所述处理箱的顶部固定安装有进水管，所述处理箱内转动安装有圆柱筒，所述圆柱筒的外侧设有纳米陶瓷膜，所述圆柱筒的外侧设有毛刷，所述毛刷呈环形分布，所述圆柱筒的一侧设有转动管，所述转动管与所述处理箱转动密封连接，所述转动管与所述圆柱筒相连通，所述转动管的外侧固定套设有第一链轮，所述处理箱的一侧外壁上固定安装有电机，所述电机的输出轴与所述处理箱转动密封连接，所述电机的输出轴延伸至所述处理箱内并固定安装有第二链轮，所述第一链轮和所述第二链轮上套设有同一根链条。
5.根据权利要求4所述的纳米陶瓷膜污水一体化处理设备，其特征在于，所述圆柱筒远离所述转动管的一侧固定安装有转轴，所述转轴远离所述圆柱筒的一端延伸至所述处理箱外，所述转轴与所述处理箱转动密封连接。
6.根据权利要求4所述的纳米陶瓷膜污水一体化处理设备，其特征在于，所述处理箱底部设有多个三角形滑坡，多个所述三角形滑坡呈线性分布。
7.根据权利要求6所述的纳米陶瓷膜污水一体化处理设备，其特征在于，所述处理箱的底部固定安装有多个排渣管，所述排渣管位于两个相邻的所述三角形滑坡之间。
8.根据权利要求4所述的纳米陶瓷膜污水一体化处理设备，其特征在于，所述进水管上设有加药管。
说明书
一种纳米陶瓷膜污水一体化处理方法及设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种纳米陶瓷膜污水一体化处理方法及设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活大。
传统的污水处理装置体积较大，且处理较为繁琐。
因此，有必要提供一种新的纳米陶瓷膜污水一体化处理方法及设备解决上述技术问题。
发明内容
本发明解决的技术问题是提供一种使用方便、体积较小、处理效率快的纳米陶瓷膜污水一体化处理方法及设备。
为解决上述技术问题，本发明提供的纳米陶瓷膜污水一体化处理方法包括以下步骤：S1：将原水进行预沉处理；S2：将进行预沉处理的原水进行澄清缓冲；S3：然后利用泵通入催化反应塔内，进行催化反应；S4：然后通入膜堆，将污水通回S1中进行预沉处理，将清水回用或排放。
优选的，所述膜堆为纳米陶瓷膜制作而成。
本发明还提供一种纳米陶瓷膜污水一体化处理设备，其特征在于，包括预沉处理池、澄清缓冲池、泵、催化反应塔和膜堆，所述预沉处理池、所述澄清缓冲池、所述泵、所述催化反应塔和所述膜堆依次相连接，所述膜堆与所述预沉处理池相连接。
优选的，所述膜堆包括处理箱，所述处理箱的顶部固定安装有进水管，所述处理箱内转动安装有圆柱筒，所述圆柱筒的外侧设有纳米陶瓷膜，所述圆柱筒的外侧设有毛刷，所述毛刷呈环形分布，所述圆柱筒的一侧设有转动管，所述转动管与所述处理箱转动密封连接，所述转动管与所述圆柱筒相连通，所述转动管的外侧固定套设有第一链轮，所述处理箱的一侧外壁上固定安装有电机，所述电机的输出轴与所述处理箱转动密封连接，所述电机的输出轴延伸至所述处理箱内并固定安装有第二链轮，所述第一链轮和所述第二链轮上套设有同一根链条。
优选的，所述圆柱筒远离所述转动管的一侧固定安装有转轴，所述转轴远离所述圆柱筒的一端延伸至所述处理箱外，所述转轴与所述处理箱转动密封连接。
优选的，所述处理箱底部设有多个三角形滑坡，多个所述三角形滑坡呈线性分布。
优选的，所述处理箱的底部固定安装有多个排渣管，所述排渣管位于两个相邻的所述三角形滑坡之间。
优选的，所述进水管上设有加药管。
与相关技术相比较，本发明提供的纳米陶瓷膜污水一体化处理方法及设备具有如下有益效果：
本发明提供一种纳米陶瓷膜污水一体化处理方法及设备，通过采用纳米陶瓷膜对污水进行处理，通过纳米陶瓷膜具有的抗污染、分离过程简单、能耗低、操作维护简便、膜使用寿命长等优点，能够快速方便的对污水进行处理，同时通过纳米陶瓷膜的应用，能够将预沉处理池、澄清缓冲池、泵、催化反应塔和膜堆进行一体化设置，能够解决传统的污水处理设备体积较大的缺点，从而能够将污水处理设备的体积进行有效降低。
（发明人：陈磊;陈旭）
