申请日2021.01.30
公开（公告）日2021.10.08
IPC分类号B01D36/02
摘要
本申请涉及一种微污染污水处理器，其包括净水器主体，所述净水器主体的上表面固定安装有进水口，且净水器主体的下表面固定安装有出水口，所述净水器主体的内部在出水口的正上方固定安装有活性炭层，且净水器主体的两侧内部均嵌入安装有滤纸过渡出口，所述活性炭层的正上方设置有三个张力转辊，三个所述张力转辊之间活动缠绕连接有过滤纸，所述张力转辊的两端均固定安装有限位柱头，所述限位柱头转动安装于净水器主体的两侧内壁，所述张力转辊的内部固定安装有活性炭棒，利用过滤纸和活性炭棒对污水进行初步过滤处理，再经过活性炭层进行细致过滤，提高了污水处理的质量，定期更换过滤纸，从而保证活性炭棒和活性炭层的过滤效果和使用寿命。
权利要求书

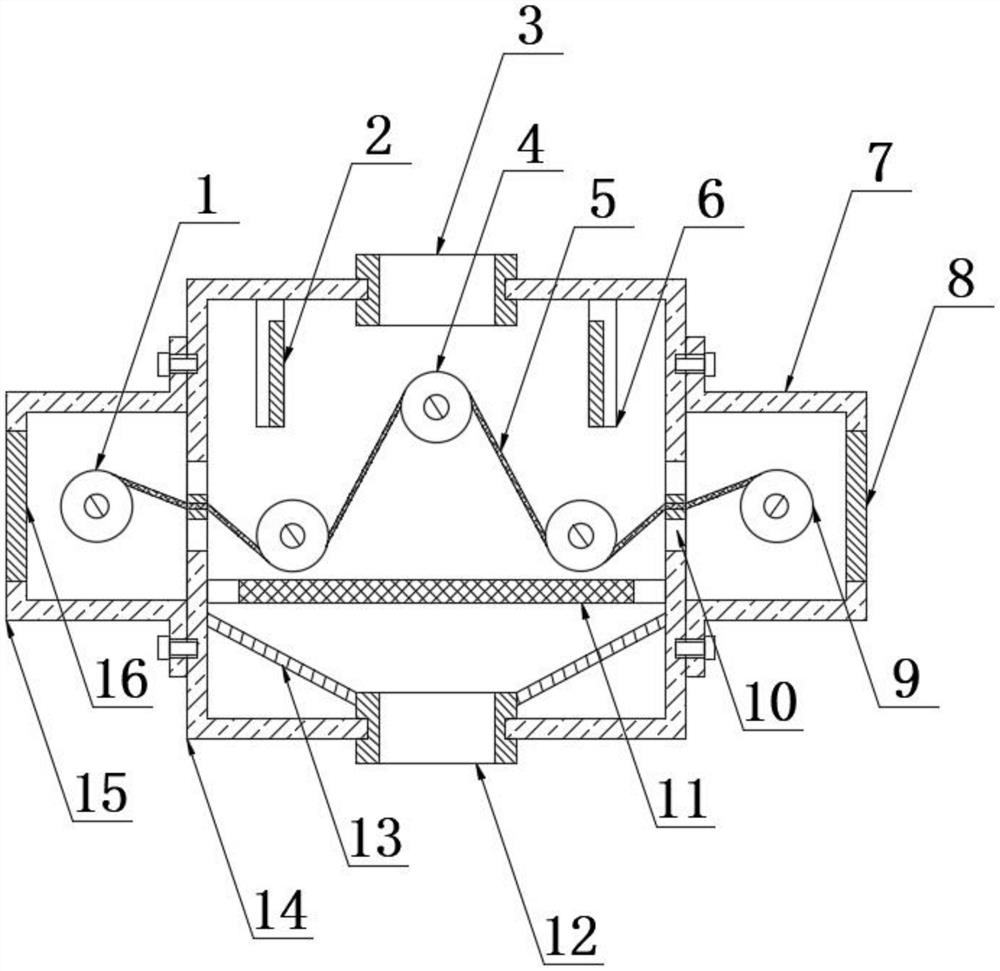

1.一种微污染污水处理器，包括净水器主体(14)，其特征在于：所述净水器主体(14)的上表面固定安装有进水口(3)，且净水器主体(14)的下表面固定安装有出水口(12)，所述净水器主体(14)的内部在出水口(12)的正上方固定安装有活性炭层(11)，且净水器主体(14)的两侧内部均嵌入安装有滤纸过渡出口(10)，所述活性炭层(11)的正上方设置有三个张力转辊(4)，三个所述张力转辊(4)之间活动缠绕连接有过滤纸(5)，所述张力转辊(4)的两端均固定安装有限位柱头(17)，所述限位柱头(17)转动安装于净水器主体(14)的两侧内壁，所述张力转辊(4)的内部固定安装有活性炭棒(18)，所述活性炭棒(18)的外部固定套设有细滤网(19)。
2.根据权利要求1所述的一种微污染污水处理器，其特征在于：所述净水器主体(14)的左侧固定安装有净纸箱(15)，所述净纸箱(15)的内部转动安装有滤纸辊(1)，且净纸箱(15)在远离净水器主体(14)的一侧活动铰接有第二侧门(16)。
3.根据权利要求1所述的一种微污染污水处理器，其特征在于：所述净水器主体(14)的右侧固定安装有废纸箱(7)，所述废纸箱(7)的内部转动安装有废纸辊(9)，且废纸箱(7)在远离净水器主体(14)的一侧活动铰接有第一侧门(8)。
4.根据权利要求1所述的一种微污染污水处理器，其特征在于：所述进水口(3)的两侧在净水器主体(14)的内壁均固定安装有挡水板(6)，所述挡水板(6)在靠近进水口(3)的一侧固定安装有不锈钢板(2)。
5.根据权利要求1所述的一种微污染污水处理器，其特征在于：所述净水器主体(14)的内壁在活性炭层(11)的下方固定安装有导水板(13)，所述导水板(13)在远离净水器主体(14)内壁的一侧与出水口(12)固定连接。
说明书
一种微污染污水处理器
技术领域
本申请涉及污水处理的技术领域，尤其是涉及一种微污染污水处理器。
背景技术
由于工业化的推进，导致水污染日趋严重，影响人们的日常生活用水，在诸多领域，人们已经开始使用污水处理器来净化微污染的污水，在家庭生活中，净水器是用于净化生活饮用水的常见设备。
但是在常规的净水器中，大多是单纯使用活性炭来净化微污染的水源，导致活性炭净化负荷过大，造成活性炭层的使用寿命较短，从而污水净化质量不高。因此，本领域技术人员提供了一种微污染污水处理器，以解决上述背景技术中提出的问题。
实用新型内容
为了解决上述背景技术中提出的问题，本申请提供一种微污染污水处理器。
本申请提供的一种微污染污水处理器采用如下的技术方案：
一种微污染污水处理器，包括净水器主体，所述净水器主体的上表面固定安装有进水口，且净水器主体的下表面固定安装有出水口，所述净水器主体的内部在出水口的正上方固定安装有活性炭层，且净水器主体的两侧内部均嵌入安装有滤纸过渡出口，所述活性炭层的正上方设置有三个张力转辊，三个所述张力转辊之间活动缠绕连接有过滤纸，所述张力转辊的两端均固定安装有限位柱头，所述限位柱头转动安装于净水器主体的两侧内壁，所述张力转辊的内部固定安装有活性炭棒，所述活性炭棒的外部固定套设有细滤网。
通过采用上述技术方案，利用过滤纸和张力转辊内的活性炭棒对污水进行初步过滤处理，初步处理过后的污水再经过活性炭层进行细致过滤，提高了污水处理的质量，且过滤纸在三个张力转辊之间转动，通过定期更换过滤纸，从而保证活性炭棒和活性炭层的过滤效果和使用寿命。
优选的，所述净水器主体的左侧固定安装有净纸箱，所述净纸箱的内部转动安装有滤纸辊，且净纸箱在远离净水器主体的一侧活动铰接有第二侧门。
通过采用上述技术方案，打开第二侧门对净纸箱内使用完的滤纸辊进行更换，操作简单便捷，对净水器主体工作影响较小。
优选的，所述净水器主体的右侧固定安装有废纸箱，所述废纸箱的内部转动安装有废纸辊，且废纸箱在远离净水器主体的一侧活动铰接有第一侧门。
通过采用上述技术方案，打开第一侧门对废纸箱内的废纸辊进行更换，进行统一收集处理，避免废纸辊在净水器主体内滋生细菌。
优选的，所述进水口的两侧在净水器主体的内壁均固定安装有挡水板，所述挡水板在靠近进水口的一侧固定安装有不锈钢板。
通过采用上述技术方案，挡水板可以将进水口进入的污水阻挡在净水器主体中心位置，使污水处理更加集中。
优选的，所述净水器主体的内壁在活性炭层的下方固定安装有导水板，所述导水板在远离净水器主体内壁的一侧与出水口固定连接。
通过采用上述技术方案，导水板将经过活性炭层过滤后的污水集中导入出水口，防止污水在净水器主体内部淤积。
综上所述，本申请包括以下有益技术效果：
利用过滤纸和张力转辊内的活性炭棒对污水进行初步过滤处理，初步处理过后的污水再经过活性炭层进行细致过滤，提高了污水处理的质量，且过滤纸在三个张力转辊之间转动，通过定期更换过滤纸，从而保证活性炭棒和活性炭层的过滤效果和使用寿命。
（发明人：侯展飞;单孟颖）
