申请日2021.03.26
公开（公告）日2021.10.01
IPC分类号C02F9/14; C02F101/38; C02F101/30
摘要
本实用新型公开了一种厕所污水循环处理装置，包括依次相连的微生物反应区、有机物处理区和储水槽；微生物反应区用于对污水进行发酵处理；有机物处理区包括依次相连分解槽和曝气槽；分解槽内设有吸附有微生物的滤床，滤床用于分解和过滤有机物，曝气槽内设有微生物反应器和供气泵；微生物反应区的出料端设有喷洒装置，微生物反应区通过喷洒装置向分解槽通入经过发酵处理的污水；储水槽用于存储有机物处理区排出的水，有机物处理区排出的水作为冲厕用水使用。所述厕所污水循环处理装置通过微生物反应区和有机物处理区对厕所污水中的有机物进行吸附和分解，有效减少污水中含氮和含磷机物的含量，防止厕所污水污染环境。
权利要求书
1.一种厕所污水循环处理装置，其特征在于：包括依次相连的微生物反应区、有机物处理区和储水槽；
所述微生物反应区用于对污水进行发酵处理；
所述有机物处理区包括依次相连分解槽和曝气槽；所述分解槽内设有吸附有微生物的滤床，所述滤床用于分解和过滤有机物，所述曝气槽内设有微生物反应器和供气泵；
所述微生物反应区的出料端设有喷洒装置，所述微生物反应区通过所述喷洒装置向所述分解槽通入经过发酵处理的污水；
所述储水槽用于存储所述有机物处理区排出的水，所述有机物处理区排出的水作为冲厕用水使用。
2.根据权利要求1所述的一种厕所污水循环处理装置，其特征在于：所述有机物处理区还包括脱色消毒槽，所述脱色消毒槽设置于所述曝气槽与所述储水槽之间；
所述脱色消毒槽中设有过滤材料和微气泡脱色消毒装置；所述微气泡脱色消毒装置用于处理曝气槽中污水残余的有机物、色素和病菌。
3.根据权利要求1所述的一种厕所污水循环处理装置，其特征在于：还包括加热装置；所述微生物反应区通过水管连通于所述有机物处理区，所述有机物处理区通过水管连通于所述储水槽，所述加热装置设置于所述水管的外侧。
4.根据权利要求1所述的一种厕所污水循环处理装置，其特征在于：所述滤床的材质包括生物质吸附材料和活性过滤介质中的一种或两种。
5.根据权利要求1所述的一种厕所污水循环处理装置，其特征在于：所述微生物反应区包括厌氧消化槽、好氧消化槽和输送组件；所述输送组件包括厌氧槽输送机构、好氧槽输送机构和有机物处理区输送机构；
所述厌氧消化槽内设有厌氧微生物反应器；所述好氧消化槽内设有好氧微生物反应器；
所述厌氧槽输送机构设置于所述厌氧消化槽内，所述厌氧槽输送机构将所述厌氧消化槽内的污水输送至所述好氧消化槽；所述好氧槽输送机构和有机物处理区输送机构分别设置于所述好氧消化槽，所述好氧槽输送机构将所述好氧消化槽内的污水输送至所述厌氧消化槽；所述有机物处理区输送机构与所述喷洒装置连接，并将所述好氧消化槽内的污水输送至所述分解槽。
6.根据权利要求5所述的一种厕所污水循环处理装置，其特征在于：所述厌氧消化槽的进水端设有粗滤网，所述厌氧槽输送机构的进水端设有细滤网；
所述好氧消化槽内还设有过滤装置，所述过滤装置的出水端与所述好氧槽输送机构连接。
7.根据权利要求5所述的一种厕所污水循环处理装置，其特征在于：所述厌氧消化槽包括液体计量泵、容置腔和流量调节腔；
所述液体计量泵和厌氧微生物反应器分别设置于所述容置腔内，所述液体计量泵的出水端与所述流量调节腔连通；所述厌氧槽输送机构设置于所述流量调节腔内；所述好氧槽输送机构的出水端与所述容置腔连通。
8.根据权利要求1所述的一种厕所污水循环处理装置，其特征在于：所述储水槽设有供水泵，所述供水泵与厕所供水系统连接。

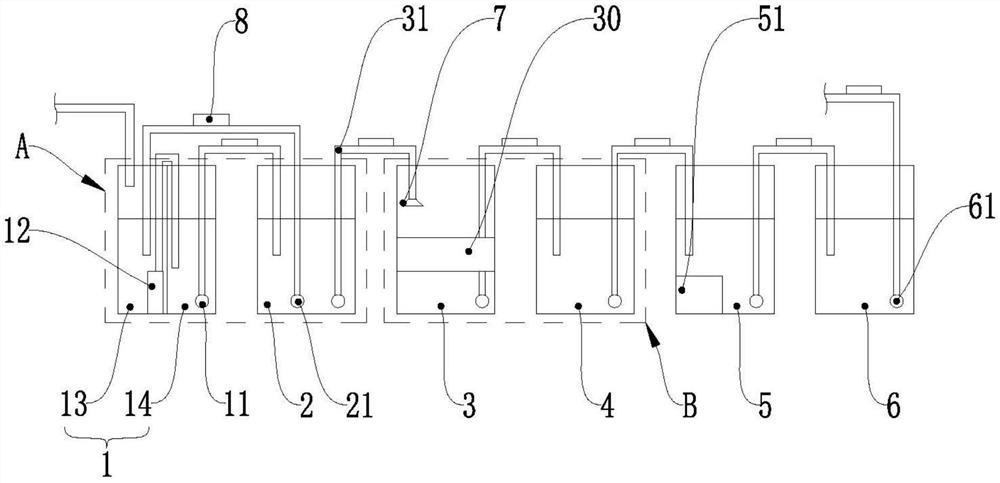

说明书
一种厕所污水循环处理装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种厕所污水循环处理装置。
背景技术
随着旅游事业的蓬勃发展，各地景区随着大量游人的涌入，入厕难成为各景区普遍头痛的问题，很多景点因其特殊的地理位置和特定条件，不具备上水和下水条件。而现有常规式水冲公用厕所通常使用自来水清理便池，但这种清理方式耗水量大，而且厕所冲洗所产生的污水对自然水体及环境造成污染。如果采用传统污水处理办法进行粪污水处理，设备空间十分庞大建设费用也较大，而且需要修建上水和下水管道，容易对景区环境造成破坏。
实用新型内容
本实用新型的目的在于提出一种厕所污水循环处理装置，以解决上述问题。
为达此目的，本实用新型采用以下技术方案：
本实用新型提供了一种厕所污水循环处理装置，包括依次相连的微生物反应区、有机物处理区和储水槽；
所述微生物反应区用于对污水进行发酵处理；
所述有机物处理区包括依次相连分解槽和曝气槽；所述分解槽内设有吸附有微生物的滤床，所述滤床用于分解和过滤有机物，所述曝气槽内设有微生物反应器和供气泵；
所述微生物反应区的出料端设有喷洒装置，所述微生物反应区通过所述喷洒装置向所述分解槽通入经过发酵处理的污水；
所述储水槽用于存储所述有机物处理区排出的水，所述有机物处理区排出的水作为冲厕用水使用。
所述厕所污水循环处理装置中，所述有机物处理区还包括脱色消毒槽，所述脱色消毒槽设置于所述曝气槽与所述储水槽之间；
所述脱色消毒槽中设有过滤材料和微气泡脱色消毒装置；所述微气泡脱色消毒装置用于处理曝气槽中污水残余的有机物、色素和病菌。
所述厕所污水循环处理装置中，还包括加热装置；所述微生物反应区通过水管连通于所述有机物处理区，所述有机物处理区通过水管连通于所述储水槽，所述加热装置设置于所述水管的外侧。
所述厕所污水循环处理装置中，所述滤床的材质包括生物质吸附材料和活性过滤介质中的一种或两种。
所述厕所污水循环处理装置中，所述微生物反应区包括厌氧消化槽、好氧消化槽和输送组件；所述输送组件包括厌氧槽输送机构、好氧槽输送机构和有机物处理区输送机构；
所述厌氧消化槽内设有厌氧微生物反应器；所述好氧消化槽内设有好氧微生物反应器；
所述厌氧槽输送机构设置于所述厌氧消化槽内，所述厌氧槽输送机构将所述厌氧消化槽内的污水输送至所述好氧消化槽；所述好氧槽输送机构和有机物处理区输送机构分别设置于所述好氧消化槽，所述好氧槽输送机构将所述好氧消化槽内的污水输送至所述厌氧消化槽；所述有机物处理区输送机构与所述喷洒装置连接，并将所述好氧消化槽内的污水输送至所述分解槽。
所述厕所污水循环处理装置中，所述厌氧消化槽的进水端设有粗滤网，所述厌氧槽输送机构的进水端设有细滤网；
所述好氧消化槽内还设有过滤装置，所述过滤装置的出水端与所述好氧槽输送机构连接。
所述厕所污水循环处理装置中，所述厌氧消化槽包括液体计量泵、容置腔和流量调节腔；
所述液体计量泵和厌氧微生物反应器分别设置于所述容置腔内，所述液体计量泵的出水端与所述流量调节腔连通；所述厌氧槽输送机构设置于所述流量调节腔内；所述好氧槽输送机构的出水端与所述容置腔连通。
所述厕所污水循环处理装置中，所述储水槽设有供水泵，所述供水泵与厕所供水系统连接。
本实用新型所述厕所污水循环处理装置可以具有以下有益效果：
所述厕所污水循环处理装置通过微生物反应区和有机物处理区对厕所污水中的有机物进行吸附和分解，有效减少污水中含氮和含磷机物的含量，还能降低污水色度，将污水处理成符合清扫和洗手间用水的水质标准，从而使厕所污水能够循环利用到清理便池中去，避免含有丰富氮、磷有机物的厕所污水直接排放到外界而导致水体富营养化的问题，防止厕所污水污染环境。
（发明人：徐广艳;高峻）
