申请日2020.12.07
公开（公告）日2021.09.28
IPC分类号C02F9/04; C02F1/78; C02F1/28
摘要
本实用新型涉及污水处理技术领域，特别涉及一种臭氧催化氧气污水处理装置。所述一种臭氧催化氧气污水处理装置，包括：反应罐、固定板、电机、中心齿轮、行星齿轮、内齿圈、固定杆、螺旋片、环形管、进气管、进液管、出液管、出气支管；所述反应罐为内部中空的结构，其外壁面上连接有进气管和进液管；所述反应罐的底部连接有出液管；所述固定板设置在反应罐的顶部；所述电机与固定板连接在一起；所述内齿圈固定在反应罐顶部端口；所述中心齿轮与电机的输出轴连接在一起；所述行星齿轮有多个，每个行星齿轮分别与内齿圈、中心齿轮咬合在一起。本实用新型提高了污水处理效率。
权利要求书

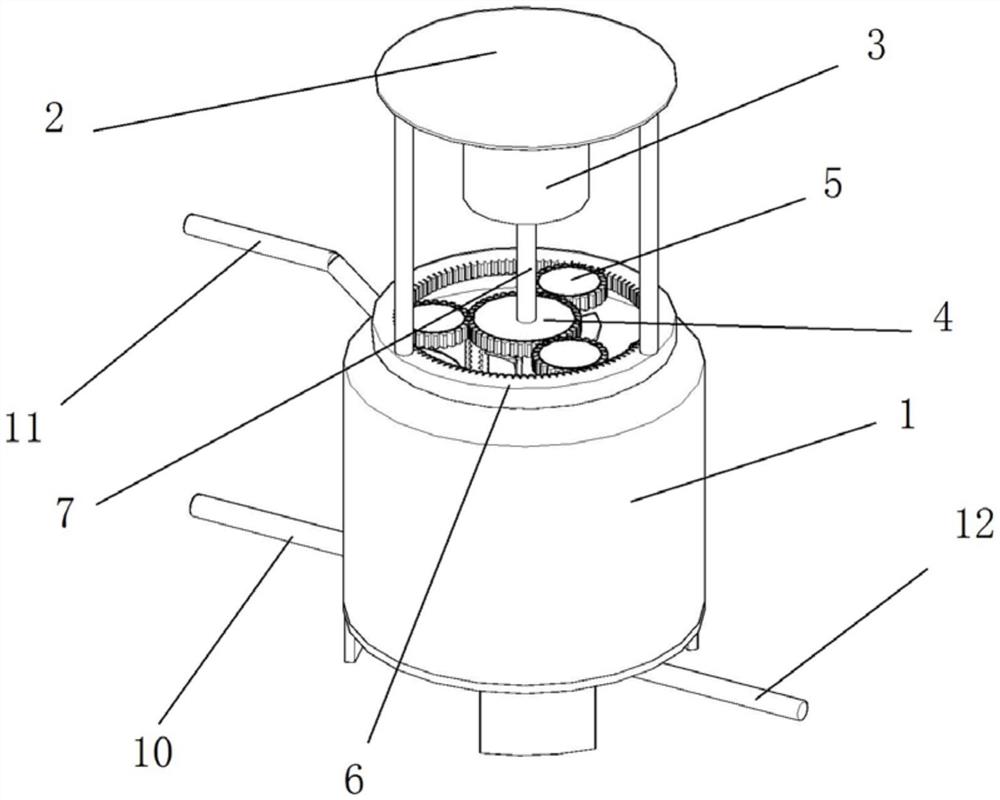

1.一种臭氧催化氧气污水处理装置，包括：反应罐(1)、固定板(2)、电机(3)、中心齿轮(4)、行星齿轮(5)、内齿圈(6)、固定杆(7)、螺旋片(8)、环形管(9)、进气管(10)、进液管(11)、出液管(12)、出气支管(13)；
其特征在于：所述反应罐(1)为内部中空的结构，其外壁面上连接有进气管(10)和进液管(11)；所述反应罐(1)的底部连接有出液管(12)；
所述固定板(2)设置在反应罐(1)的顶部；
所述电机(3)与固定板(2)连接在一起；
所述内齿圈(6)固定在反应罐(1)顶部端口；
所述中心齿轮(4)与电机(3)的输出轴连接在一起；所述行星齿轮(5)有多个，每个行星齿轮(5)分别与内齿圈(6)、中心齿轮(4)咬合在一起；
所述环形管(9)固定在反应罐(1)内部的底面上，环形管(9)与出液管(12)相互连通；
所述出气支管(13)有多个，均匀垂直连接在环形管(9)上，每个出气支管(13)上都设置有出气孔；
所述固定杆(7)有多个，分别连接在每个行星齿轮(5)的底部；
所述螺旋片(8)设置在每个固定杆(7)上。
说明书
一种臭氧催化氧气污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种臭氧催化氧气污水处理装置。
背景技术
随着有机化工业的发展，工业制造中产生的废水越来越多，如果不加以处理，这些废水会造成环境污染。
催化氧化生物滤池系统作为有效的工业废水深度处理技术，是将臭氧氧化和生物活性炭的吸附降解作用联用的一种方法。但是其在催化氧化时，臭氧与污水接触不够充分，影响处理的效果。
发明内容
因此，本实用新型正是鉴于上述问题而做出的。本实用新型提供的一种臭氧催化氧气污水处理装置，解决上述存在的问题。
一种臭氧催化氧气污水处理装置，包括：反应罐、固定板、电机、中心齿轮、行星齿轮、内齿圈、固定杆、螺旋片、环形管、进气管、进液管、出液管、出气支管；
所述反应罐为内部中空的结构，其外壁面上连接有进气管和进液管；所述反应罐的底部连接有出液管；
所述固定板设置在反应罐的顶部；
所述电机与固定板连接在一起；
所述内齿圈固定在反应罐顶部端口；
所述中心齿轮与电机的输出轴连接在一起；所述行星齿轮有多个，每个行星齿轮分别与内齿圈、中心齿轮咬合在一起；
所述环形管固定在反应罐内部的底面上，环形管与出液管相互连通；
所述出气支管有多个，均匀垂直连接在环形管上，每个出气支管上都设置有出气孔；
所述固定杆有多个，分别连接在每个行星齿轮的底部；
所述螺旋片设置在每个固定杆上。
本实用新型有益效果如下：
本实用新型通过行星齿轮系和出气支管的配合，提高臭氧与污水接触的效率，加速污水的处理过程。
（发明人：李旭东;马宝玲;严浩天;吴光兴;安少华）
