申请日2021.01.21
公开（公告）日2021.09.28
IPC分类号C02F9/14
摘要
本实用新型公开了膜生物法小型污水处理设备，涉及污水处理设备技术领域。本实用新型包括过滤箱和膜生物反应器，过滤箱一表面安装有进水管，过滤箱一表面安装有抽水泵，过滤箱内部相对两表面均安装有若干伸缩弹簧，伸缩弹簧一表面安装有支撑板，支撑板一表面安装有若干限位板，过滤箱下表面安装有若干电机，电机上表面安装有输出轴，输出轴上表面连接螺纹杆，螺纹杆上表面安装有过滤板。本实用新型通过设置过滤板，方便对过滤箱内的污水进行过滤，防止污水内的杂质进入膜生物反应器内，增加膜生物反应器的寿命，电机通过输出轴带动螺纹杆上下移动，从而带动过滤板上下抖动，从而将过滤板上的杂质从过滤板落下，防止过滤板堵塞，影响污水的过滤。
权利要求书

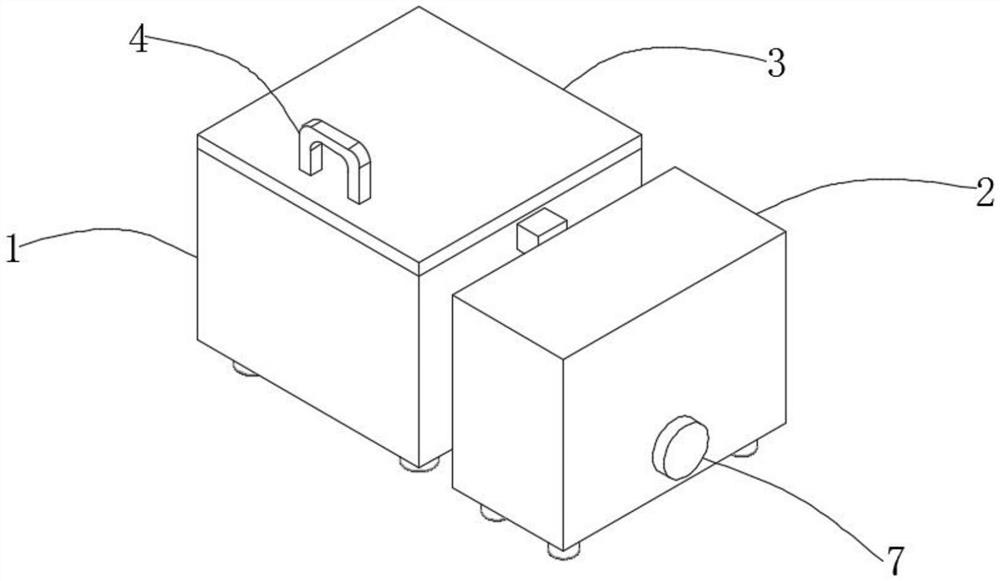

1.膜生物法小型污水处理设备，包括过滤箱(1)和膜生物反应器(2)，其特征在于：所述过滤箱(1)为箱体结构，所述过滤箱(1)一表面安装有进水管(5)，所述过滤箱(1)与膜生物反应器(2)之间通过连接管(6)连接，所述过滤箱(1)一表面安装有抽水泵(10)，所述过滤箱(1)内部相对两表面均安装有若干伸缩弹簧(17)，所述伸缩弹簧(17)一表面安装有支撑板(18)，所述支撑板(18)一表面安装有若干限位板(19)，所述过滤箱(1)下表面安装有若干电机(13)，所述电机(13)上表面安装有输出轴(14)，所述输出轴(14)上表面连接螺纹杆(15)，所述输出轴(14)与螺纹杆(15)螺纹连接，所述螺纹杆(15)上表面安装有过滤板(16)，所述过滤板(16)与限位板(19)位置相适应。
2.根据权利要求1所述的膜生物法小型污水处理设备，其特征在于，所述过滤箱(1)上表面安装有箱门(3)，所述箱门(3)上表面安装有门把手(4)。
3.根据权利要求1所述的膜生物法小型污水处理设备，其特征在于，所述膜生物反应器(2)一表面安装有排水口(7)。
4.根据权利要求1所述的膜生物法小型污水处理设备，其特征在于，所述连接管(6)周侧面安装有控制阀(8)，所述控制阀(8)贯穿连接管(6)，所述控制阀(8)一表面安装有阀把手(9)。
5.根据权利要求1所述的膜生物法小型污水处理设备，其特征在于，所述过滤箱(1)下表面安装有若干支撑柱(11)，所述膜生物反应器(2)下表面安装有稳定柱(12)。
6.根据权利要求1所述的膜生物法小型污水处理设备，其特征在于，所述输出轴(14)贯穿过滤箱(1)。
说明书
膜生物法小型污水处理设备
技术领域
本实用新型属于污水处理设备技术领域，特别是涉及膜生物法小型污水处理设备。
背景技术
膜生物法处理废水技术在我国污水处理行业中的应用非常广泛，主要用于城市污水和工业污水领域，在水环境标准日益严格的今天，膜生物废水处理技术已显示出其巨大的发展潜力，将是新世纪替代传统废水处理技术的有力竞争者，现在一般都通过膜生物法的污水处理设备对污水进行处理，以保证污水的彻底处理；
但现有的污水处理设备无法将污水中的杂质排出，容易使污水中的杂质流入膜生物反应器内，极大的降低了膜生物反应器的使用寿命，而且还使膜生物反应器对污水的处理不够彻底，使得污水处理达不到正常标准，无法对污水彻底处理，不利于进行污水的处理。
实用新型内容
本实用新型的目的在于提供膜生物法小型污水处理设备，解决现有的污水中的杂质容易进入膜生物反应器内，减少膜生物反应器的寿命的问题。
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
本实用新型为膜生物法小型污水处理设备，包括过滤箱和膜生物反应器，所述过滤箱为箱体结构，所述过滤箱一表面安装有进水管，所述过滤箱与膜生物反应器之间通过连接管连接，所述过滤箱一表面安装有抽水泵，方便使过滤箱内的污水通过连接管流入膜生物反应器内，方便对污水进行处理，所述过滤箱内部相对两表面均安装有若干伸缩弹簧，通过调整伸缩弹簧的位置，从而方便安装与拆卸过滤板，方便将过滤箱内的杂质取出，所述伸缩弹簧一表面安装有支撑板，所述支撑板一表面安装有若干限位板，所述过滤箱下表面安装有若干电机，所述电机上表面安装有输出轴，所述输出轴上表面连接螺纹杆，所述输出轴与螺纹杆螺纹连接，所述螺纹杆上表面安装有过滤板，方便通过过滤板对过滤箱内的污水进行过滤，防止污水内的杂质进入膜生物反应器内，增加膜生物反应器的寿命，电机通过输出轴带动螺纹杆上下移动，从而带动过滤板上下抖动，从而将过滤板上的杂质从过滤板落下，防止过滤板堵塞，影响污水的过滤，所述过滤板与限位板位置相适应，方便通过限位板限制过滤板的位置，方便增加过滤板的稳定性。
进一步地，所述过滤箱上表面安装有箱门，所述箱门上表面安装有门把手，方便通过门把手打开与关闭箱门，方便安装与拆卸过滤板。
进一步地，所述膜生物反应器一表面安装有排水口，方便将膜生物反应器内的水排出。
进一步地，所述连接管周侧面安装有控制阀，所述控制阀贯穿连接管，所述控制阀一表面安装有阀把手，方便控制过滤箱内的水流入膜生物反应器内。
进一步地，所述过滤箱下表面安装有若干支撑柱，所述膜生物反应器下表面安装有稳定柱。
进一步地，所述输出轴贯穿过滤箱。
本实用新型具有以下有益效果：
本实用新型通过设置连接管与抽水泵，方便使过滤箱内的污水通过连接管流入膜生物反应器内，方便对污水进行处理，通过设置过滤板，方便通过过滤板对过滤箱内的污水进行过滤，防止污水内的杂质进入膜生物反应器内，增加膜生物反应器的寿命，电机通过输出轴带动螺纹杆上下移动，从而带动过滤板上下抖动，从而将过滤板上的杂质从过滤板落下，防止过滤板堵塞，影响污水的过滤。
（发明人：宋艳;王本菊）
