申请日2021.07.01
公开（公告）日2021.09.28
IPC分类号C02F7/00
摘要
本发明涉及环保科技技术领域，且公开了一种环保型污水处理用射流曝气设备，包括设备壳体，还包括驱动电机、驱动转轴、曝气叶轮、异物感应组件、自清理组件，所述设备壳体内部固定连接有驱动电机，所述驱动电机顶部固定连接有驱动转轴，所述驱动转轴外侧固定连接有曝气叶轮，所述曝气叶轮内部固定连接有异物感应组件。该环保型污水处理用射流曝气设备，动触头和定触头接触后连通电路，使得电致伸缩轴通电伸长，电致伸缩轴伸长推动活动支架向外侧移动，从而使得转动轴在限位板内部转动，带动清洁转盘转动，使得贯穿锥刺搅动异物，将异物清除，具有自动清理功能，可防止异物缠绕曝气叶轮，影响曝气设备的正常工作。
权利要求书

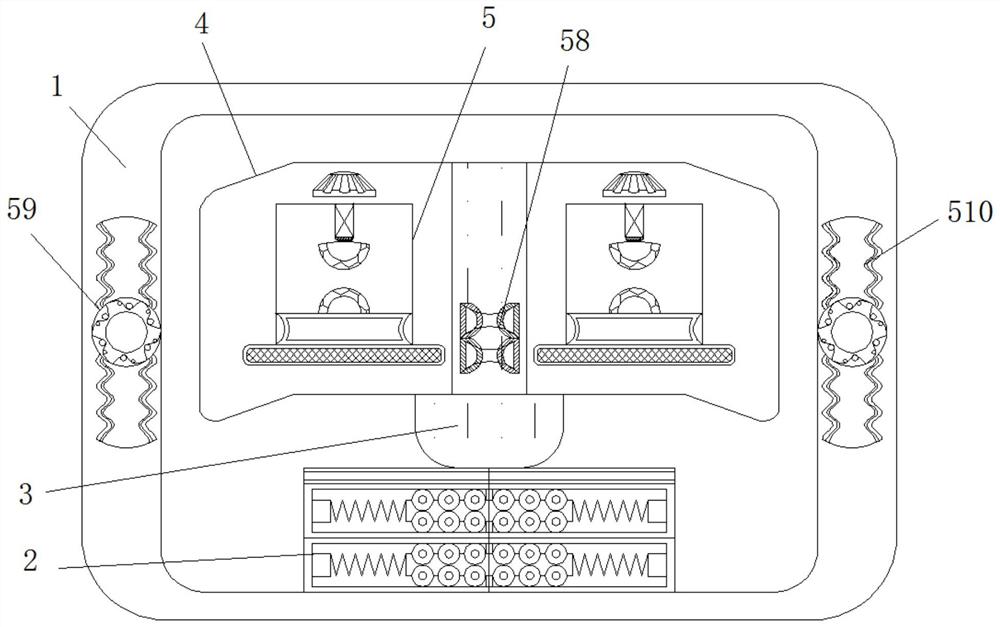

1.一种环保型污水处理用射流曝气设备，包括设备壳体(1)，其特征在于：还包括驱动电机(2)、驱动转轴(3)、曝气叶轮(4)、异物感应组件(5)、自清理组件(6)，所述设备壳体(1)内部固定连接有驱动电机(2)，所述驱动电机(2)顶部固定连接有驱动转轴(3)，所述驱动转轴(3)外侧固定连接有曝气叶轮(4)，所述曝气叶轮(4)内部固定连接有异物感应组件(5)，所述曝气叶轮(4)内部固定连接有自清理组件(6)。
2.根据权利要求1所述的一种环保型污水处理用射流曝气设备，其特征在于：所述异物感应组件(5)包括吸波材料(51)、感应槽(52)、感应气囊(53)、定触头(54)、磁致伸缩轴(55)、动触头(56)、电磁铁(57)、闭合导体(58)、第一磁铁(59)、第二磁铁(510)，所述曝气叶轮(4)内部固定连接有吸波材料(51)，所述曝气叶轮(4)内部开设有感应槽(52)，所述感应槽(52)内部固定连接有感应气囊(53)，所述感应气囊(53)顶部固定连接有定触头(54)，所述感应槽(52)内部固定连接有磁致伸缩轴(55)，磁致伸缩轴(55)底部固定连接有动触头(56)，所述曝气叶轮(4)内部固定连接有电磁铁(57)，所述驱动转轴(3)内部固定连接有闭合导体(58)，所述设备壳体(1)内部固定连接有第一磁铁(59)，所述设备壳体(1)内部固定连接有第二磁铁(510)。
3.根据权利要求1所述的一种环保型污水处理用射流曝气设备，其特征在于：所述吸波材料(51)采用铁氧体材料制成，所述驱动电机(2)为交流电动机。
4.根据权利要求1所述的一种环保型污水处理用射流曝气设备，其特征在于：所述第一磁铁(59)和第二磁铁(510)对应面所带磁性相反。
5.根据权利要求1所述的一种环保型污水处理用射流曝气设备，其特征在于：所述闭合导体(58)一端电性连接至电磁铁(57)，所述电磁铁(57)电性连接至闭合导体(58)另一端。
6.根据权利要求1所述的一种环保型污水处理用射流曝气设备，其特征在于：所述自清理组件(6)包括安装槽(61)、电致伸缩轴(62)、活动支架(63)、限位板(64)、转动轴(65)、波形槽(66)、转动块(67)、清洁转盘(68)、贯穿锥刺(69)，所述曝气叶轮(4)内部开设有安装槽(61)，所述安装槽(61)内部固定连接有电致伸缩轴(62)，所述电致伸缩轴(62)外侧固定连接有活动支架(63)，所述安装槽(61)内部固定连接有限位板(64)，所述限位板(64)内部活动连接有转动轴(65)，所述转动轴(65)内部开设有波形槽(66)，所述波形槽(66)内部活动连接有转动块(67)，所述转动轴(65)外侧固定连接有清洁转盘(68)，所述清洁转盘(68)外侧固定连接有均匀分布的贯穿锥刺。
7.根据权利要求1所述的一种环保型污水处理用射流曝气设备，其特征在于：所述定触头(54)电性连接至设备电源，所述动触头(56)电性连接至电致伸缩轴(62)。
8.根据权利要求1所述的一种环保型污水处理用射流曝气设备，其特征在于：所述转动块(67)外侧固定连接至活动支架(63)内侧，所述贯穿锥刺(69)外侧固定连接至安装槽(61)外侧。
说明书
一种环保型污水处理用射流曝气设备
技术领域
本发明涉及环保科技技术领域，具体为一种环保型污水处理用射流曝气设备。
背景技术
潜水射流曝气机通过潜水泵产生的水流经过喷嘴形成高速水流，在喷嘴周围形成负压吸入空气，经混合室与水流混合，在喇叭形的扩散管内产生水气混合流，高速喷射而出，夹带许多气泡的水流在较大面积和深度的水域内涡旋搅拌，完成曝气，并且其轴功率不随潜没深度的变化而变化，进气量可以调节，曝气机可用于污水处理厂曝气池、曝气沉砂池的曝气和搅拌，对污水污泥的混合液进行充氧及混合，对污水进行生化处理或养殖增氧和景观水养护。
但是由于污水处理环境较为复杂，曝气装置所在的污水中可能含有大量杂物，在曝气机叶轮旋转过程中，杂物可能会缠绕在叶轮上，造成叶轮旋转速度降低，影响曝气效率，同时增加了驱动阻力，如果不及时清除杂物，容易导致叶轮损伤，缩短曝气机的使用寿命，因此，我们提出了一种环保型污水处理用射流曝气设备来解决以上问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种环保型污水处理用射流曝气设备，具备自动清洁的优点，解决了在曝气机叶轮旋转过程中，杂物可能会缠绕在叶轮上，造成叶轮旋转速度降低，影响曝气效率，同时增加了驱动阻力，如果不及时清除杂物，容易导致叶轮损伤，缩短曝气机的使用寿命的问题。
(二)技术方案
为实现自动清洁的目的，本发明提供如下技术方案：一种环保型污水处理用射流曝气设备，包括设备壳体，还包括驱动电机、驱动转轴、曝气叶轮、异物感应组件、自清理组件，所述设备壳体内部固定连接有驱动电机，所述驱动电机顶部固定连接有驱动转轴，所述驱动转轴外侧固定连接有曝气叶轮，所述曝气叶轮内部固定连接有异物感应组件，所述曝气叶轮内部固定连接有自清理组件。
进一步的，所述异物感应组件包括吸波材料、感应槽、感应气囊、定触头、磁致伸缩轴、动触头、电磁铁、闭合导体、第一磁铁、第二磁铁，所述曝气叶轮内部固定连接有吸波材料，所述曝气叶轮内部开设有感应槽，所述感应槽内部固定连接有感应气囊，所述感应气囊顶部固定连接有定触头，所述感应槽内部固定连接有磁致伸缩轴，磁致伸缩轴底部固定连接有动触头，所述曝气叶轮内部固定连接有电磁铁，所述驱动转轴内部固定连接有闭合导体，所述设备壳体内部固定连接有第一磁铁，所述设备壳体内部固定连接有第二磁铁。
进一步的，所述吸波材料采用铁氧体材料制成，所述驱动电机为交流电动机，其型号为YCT112-4A，所述驱动电机电性连接至设备电源，设备电源为交流电，交流电周围会产生电磁波，根据电磁波在介质中从低磁导向高磁导方向传播的规律，利用高磁导率铁氧体引导电磁波，通过共振，大量吸收电磁波的辐射能量，再通过耦合把电磁波的能量转变成热能，若无异物覆盖，曝气叶轮表面散热性好，热量会随着曝气叶轮转动散发，若曝气叶轮表面被异物覆盖，则吸波材料产生的热量被感应气囊吸收，感应气囊受热膨胀。
进一步的，所述第一磁铁和第二磁铁对应面所带磁性相反，所述闭合导体活动连接在第一磁铁和第二磁铁的磁场范围内部，所述驱动电机带动驱动转轴转动，使得驱动转轴带动闭合导体在第一磁铁和第二磁铁之间切割磁感线产生电流。
进一步的，所述闭合导体一端电性连接至电磁铁，所述电磁铁电性连接至闭合导体另一端，闭合导体产生电流使得电磁铁通电具有磁性，电磁铁产生的磁场作用在磁致伸缩轴上，使得磁致伸缩轴缩短，若曝气叶轮被异物缠绕，使得曝气叶轮转动速度减慢，此时闭合导体产生的电流减小，电磁铁磁性减弱，此时磁致伸缩轴伸长，使得动触头和定触头接触。
进一步的，所述自清理组件包括安装槽、电致伸缩轴、活动支架、限位板、转动轴、波形槽、转动块、清洁转盘、贯穿锥刺，所述曝气叶轮内部开设有安装槽，所述安装槽内部固定连接有电致伸缩轴，所述电致伸缩轴外侧固定连接有活动支架，所述安装槽内部固定连接有限位板，所述限位板内部活动连接有转动轴，所述转动轴内部开设有波形槽，所述波形槽内部活动连接有转动块，所述转动轴外侧固定连接有清洁转盘，所述清洁转盘外侧固定连接有均匀分布的贯穿锥刺。
进一步的，所述定触头电性连接至设备电源，所述动触头电性连接至电致伸缩轴，动触头和定触头接触后连通电路，使得电致伸缩轴通电伸长。
进一步的，所述转动块外侧固定连接至活动支架内侧，所述贯穿锥刺外侧固定连接至安装槽外侧，所述电致伸缩轴伸长推动活动支架向外侧移动，带动转动块沿着波形槽移动，从而使得转动轴在限位板内部转动，带动清洁转盘转动，使得贯穿锥刺搅动异物，将异物清除
(三)有益效果
与现有技术相比，本发明提供了一种环保型污水处理用射流曝气设备，具备以下有益效果：
1、该环保型污水处理用射流曝气设备，动触头和定触头接触后连通电路，使得电致伸缩轴通电伸长，电致伸缩轴伸长推动活动支架向外侧移动，从而使得转动轴在限位板内部转动，带动清洁转盘转动，使得贯穿锥刺搅动异物，将异物清除，具有自动清理功能，可防止异物缠绕曝气叶轮，影响曝气设备的正常工作。
2、该环保型污水处理用射流曝气设备，根据电磁波在介质中从低磁导向高磁导方向传播的规律，利用高磁导率铁氧体引导电磁波，通过共振，大量吸收电磁波的辐射能量，再通过耦合把电磁波的能量转变成热能，若曝气叶轮表面被异物覆盖，则吸波材料产生的热量被感应气囊吸收，感应气囊受热膨胀，通过吸波材料进行异物感应测试，精确度高，效果灵敏。
（发明人：雏金明）
