申请日2021.01.08
公开（公告）日2021.09.24
IPC分类号C02F9/10
摘要

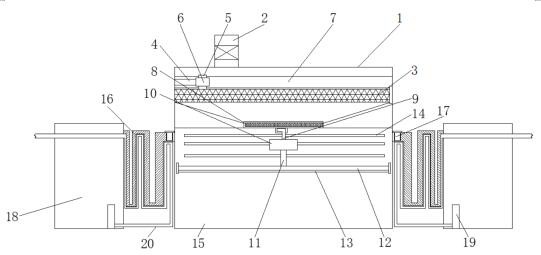

本实用新型公开了一种污水再生循环处理系统，涉及污水处理技术领域，包括污水处理箱，所述污水处理箱的顶部固定安装有进污管，且进污管的下方安置有拦截网，所述拦截网的顶部活动连接有推板，且推板的左侧固定安装有电动伸缩杆，所述推板的前后两侧焊接有滑块，且滑块的外部固定安装有固定框，所述拦截网的下方设置有固定板。本实用新型中，启动电动推杆、伺服电机，电动推杆使得清理毛刷、搅拌叶进行升降操作，伺服电机通过轴承、旋转柱带动搅拌叶、清理毛刷进行旋转操作，这样就方便完成污水的处理工作，该处理机构，结构简单，使用方便，且缩短了污水的蒸发时间，还能对蒸发箱进行清理工作，这样就提高污水的处理效率，具有较高的使用性能。
权利要求书
1.一种污水再生循环处理系统，包括污水处理箱（1），其特征在于：所述污水处理箱（1）的顶部固定安装有进污管（2），且进污管（2）的下方安置有拦截网（3），所述拦截网（3）的顶部活动连接有推板（5），且推板（5）的左侧固定安装有电动伸缩杆（4），所述推板（5）的前后两侧焊接有滑块（6），且滑块（6）的外部固定安装有固定框（7），所述拦截网（3）的下方设置有固定板（8），且固定板（8）的内部活动安装有活性炭管（21），所述固定板（8）的反面固定连接有齿轮柱（22），且齿轮柱（22）的底部固定安装有从动齿轮块（25），所述齿轮柱（22）的顶部固定安装有主动齿轮块（24），且主动齿轮块（24）的内部套接有驱动电机（23），所述固定板（8）的底部设置有蒸发箱（15），且蒸发箱（15）的内部固定安装有电热管（14），所述蒸发箱（15）的内部设置有电动推杆（9），且电动推杆（9）的底部固定安装有工作箱（10），所述工作箱（10）的内部固定安装有伺服电机（26），且伺服电机（26）的底部固定连接有旋转柱（11），所述旋转柱（11）的另一端焊接有搅拌叶（12），且搅拌叶（12）的外部固定安装有清理毛刷（13），所述蒸发箱（15）的左右两侧固定连接有冷却管（16），且冷却管（16）的内部活动安装有过滤棉（17），所述冷却管（16）的外部抵接有出水管（20）。
2.根据权利要求1所述的一种污水再生循环处理系统，其特征在于：所述出水管（20）的内部套接有水泵（19），且水泵（19）的外部固定安装有冷却箱（18）。
3.根据权利要求1所述的一种污水再生循环处理系统，其特征在于：所述推板（5）通过电动伸缩杆（4）、滑块（6）、固定框（7）与污水处理箱（1）之间构成移动结构，且滑块（6）的外壁与固定框（7）的内壁连接紧密。
4.根据权利要求1所述的一种污水再生循环处理系统，其特征在于：所述搅拌叶（12）通过伺服电机（26）、轴承、旋转柱（11）与蒸发箱（15）之间构成旋转结构，且伺服电机（26）的外壁与轴承内壁贴合紧密。
5.根据权利要求1所述的一种污水再生循环处理系统，其特征在于：所述活性炭管（21）通过驱动电机（23）、主动齿轮块（24）、齿轮柱（22）与污水处理箱（1）之间构成移动结构，且主动齿轮块（24）通过齿轮柱（22）与从动齿轮块（25）相互啮合。
6.根据权利要求1所述的一种污水再生循环处理系统，其特征在于：所述清理毛刷（13）通过电动推杆（9）、工作箱（10）、搅拌叶（12）与蒸发箱（15）之间构成升降结构，且搅拌叶（12）的长度与蒸发箱（15）的宽度相等。
说明书
一种污水再生循环处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水再生循环处理系统。
背景技术
随着科学技术的发展和时代的进步，我国城镇化快速发展，城市规模逐渐扩大，城市污水的产生量也不断增加，城市污水的成分复杂，含有大量的有机物、大颗粒砂石、无机污染物等，城市污水需要通过污水处理才能排放，污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。
现有的污水处理系统，在进行污水处理工作时，污水处理过程繁琐，耗时长，这样就降低污水处理效率，而且现有的污水处理系统，在进行污水处理时，存在大颗粒物容易堆积在一起，导致污水处理工作中断的情况，这样就降低污水的处理效率。
实用新型内容
本实用新型的目的是为了解决现有的污水处理系统，在进行污水处理工作时，污水处理过程繁琐，耗时长，这样就降低污水处理效率，而且现有的污水处理系统，在进行污水处理时，存在大颗粒物容易堆积在一起，导致污水处理工作中断的情况，这样就降低污水的处理效率的缺点，而提出的一种污水再生循环处理系统。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水再生循环处理系统，包括污水处理箱，所述污水处理箱的顶部固定安装有进污管，且进污管的下方安置有拦截网，所述拦截网的顶部活动连接有推板，且推板的左侧固定安装有电动伸缩杆，所述推板的前后两侧焊接有滑块，且滑块的外部固定安装有固定框，所述拦截网的下方设置有固定板，且固定板的内部活动安装有活性炭管，所述固定板的反面固定连接有齿轮柱，且齿轮柱的底部固定安装有从动齿轮块，所述齿轮柱的顶部固定安装有主动齿轮块，且主动齿轮块的内部套接有驱动电机，所述固定板的底部设置有蒸发箱，且蒸发箱的内部固定安装有电热管，所述蒸发箱的内部设置有电动推杆，且电动推杆的底部固定安装有工作箱，所述工作箱的内部固定安装有伺服电机，且伺服电机的底部固定连接有旋转柱，所述旋转柱的另一端焊接有搅拌叶，且搅拌叶的外部固定安装有清理毛刷，所述蒸发箱的左右两侧固定连接有冷却管，且冷却管的内部活动安装有过滤棉，所述冷却管的外部抵接有出水管。
进一步而言，所述出水管的内部套接有水泵，且水泵的外部固定安装有冷却箱。
进一步而言，所述推板通过电动伸缩杆、滑块、固定框与污水处理箱之间构成移动结构，且滑块的外壁与固定框的内壁连接紧密。
进一步而言，所述搅拌叶通过伺服电机、轴承、旋转柱与蒸发箱之间构成旋转结构，且伺服电机的外壁与轴承内壁贴合紧密。
进一步而言，所述活性炭管通过驱动电机、主动齿轮块、齿轮柱与污水处理箱之间构成移动结构，且主动齿轮块通过齿轮柱与从动齿轮块相互啮合。
进一步而言，所述清理毛刷通过电动推杆、工作箱、搅拌叶与蒸发箱之间构成升降结构，且搅拌叶的长度与蒸发箱的宽度相等。
本实用新型的技术效果和优点：
1、本实用新型中，启动电动推杆、伺服电机，电动推杆使得清理毛刷、搅拌叶进行升降操作，伺服电机通过轴承、旋转柱带动搅拌叶、清理毛刷进行旋转操作，这样就方便完成污水的处理工作，该处理机构，结构简单，使用方便，且缩短了污水的蒸发时间，还能对蒸发箱进行清理工作，这样就提高污水的处理效率，具有较高的使用性能。
2、本实用新型中，启动电动伸缩杆，电动伸缩杆通过滑块、固定框带动推板进行移动操作，使得推板通过出料口带动拦截网上的大颗粒物质移动至污水处理箱外，这样就方便完成大颗粒物质的清理工作，该清理机构，结构简单，方便实用，且能防止大颗粒物质堆积在拦截网上，造成污水处理中断的现象，提高了污水的处理效率。
3、本实用新型中，启动驱动电机，驱动电机通过主动齿轮块、从动齿轮块、齿轮柱、固定块、固定板带动活性炭管进行移动操作，通过活性炭管的移动就方便完成活性炭的更换工作，该更换机构，结构简单，使用方便，缩短了活性炭的更换时间，这样就提高了工作效率。
（发明人：赵西康）
