申请日2021.06.28
公开（公告）日2021.09.24
IPC分类号C02F9/06; B08B3/12
摘要
本发明涉及含油污水处理技术领域，公开了一种含油污水超滤处理环保装置，包括装置箱体，所述装置箱体内部设置有污水处理机构和气泡发生机构；所述污水处理机构包括上盖板、电机保护罩、电机、电机轴、旋转盘、阳极棒、阴极棒、固定板和碳海绵；所述装置箱体顶部螺栓连接有上盖板。本发明通过在旋转盘上的阳极棒和阴极棒，不仅可以利用阳极棒和阴极棒，在水中形成电解，对含油污水中的油和水进行分离，而且经过旋转盘带动阳极棒和阴极棒旋转，能够搅动污水产生气泡，利用气浮法对油和水进行分离，同时在旋转的过程中，还会带动碳海绵，利用碳海绵只吸油不吸水的特性，将油和水进行分离。
权利要求书
1.一种含油污水超滤处理环保装置，包括装置箱体(1)，其特征在于：所述装置箱体(1)内部设置有污水处理机构和气泡发生机构；

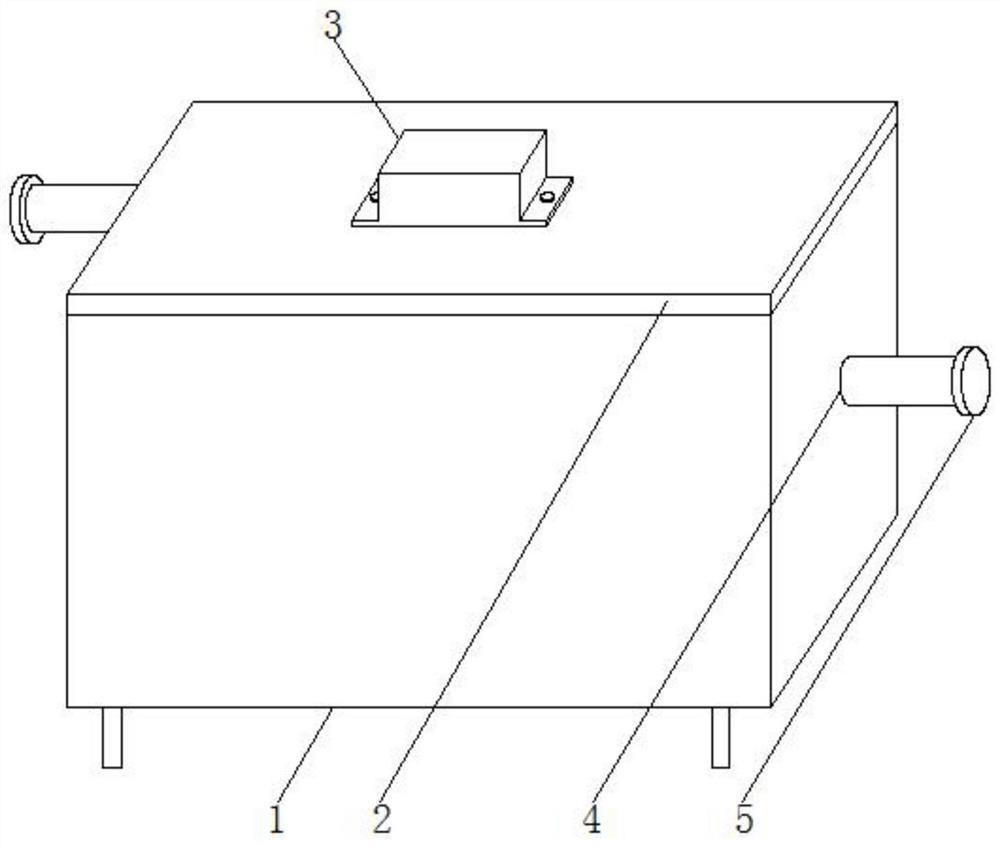

所述污水处理机构包括上盖板(2)、电机保护罩(3)、电机(6)、电机轴(7)、旋转盘(9)、阳极棒(12)、阴极棒(27)、固定板(10)和碳海绵(11)；所述装置箱体(1)顶部螺栓连接有上盖板(2)，所述上盖板(2)顶端中部螺栓连接有电机保护罩(3)，所述电机保护罩(3)内部顶端螺栓连接有电机(6)，所述电机(6)底部转动连接有电机轴(7)，所述电机轴(7)底部穿过上盖板(2)固定连接有旋转盘(9)，所述旋转盘(9)底部左右两侧分别固定连接有阳极棒(12)和阴极棒(27)，所述旋转盘(9)左右两侧均焊接有固定板(10)，所述固定板(10)底部固定连接有碳海绵(11)；
所述气泡发生机构包括分隔板(13)、防水透气膜(14)、固定杆(16)、抽气泵(17)、第一气管(18)和第二气管(19)；所述装置箱体(1)内壁左右两端底部均固定连接有固定杆(16)的一端，所述固定杆(16)的另一端固定连接有抽气泵(17)，所述抽气泵(17)上下两端分别连通有第一气管(18)和第二气管(19)，所述第一气管(18)顶部穿过分隔板(13)，且分隔板(13)外侧固定连接有装置箱体(1)，所述分隔板(13)上下两端均固定连接有防水透气膜(14)。
2.根据权利要求1所述的一种含油污水超滤处理环保装置，其特征在于：所述装置箱体(1)左侧顶部和右侧底部均连通有管道(4)的一端，所述管道(4)的另一端活动连接有管盖(5)，所述管道(5)内部固定连接有第一超滤膜(22)。
3.根据权利要求2所述的一种含油污水超滤处理环保装置，其特征在于：所述管道(4)外侧贯穿固定有固定环(23)，所述固定环(23)底部固定连接有超声波换能器(28)，所述超声波换能器(28)底部连接有线路(26)，所述线路(26)底部连接有超声波发生器(25)，所述超声波发生器(25)一端螺栓连接有装置箱体(1)。
4.根据权利要求1所述的一种含油污水超滤处理环保装置，其特征在于：所述装置箱体(1)内部中端固定连接有固定框板(15)，所述固定框板(15)内部固定连接有第二超滤膜(24)。
5.根据权利要求1所述的一种含油污水超滤处理环保装置，其特征在于：所述装置箱体(1)底端中部开设有方形孔(20)，所述方形孔(20)内部固定连接有滤尘网(21)。
6.根据权利要求1所述的一种含油污水超滤处理环保装置，其特征在于：所述电机轴(7)外侧贯穿有电动滑环(8)，所述电动滑环(8)与阳极棒(12)和阴极棒(27)电性连接。
7.根据权利要求4所述的一种含油污水超滤处理环保装置，其特征在于：所述上盖板(2)、固定框板(15)、固定板(10)、旋转盘(9)、固定杆(16)和固定环(23)均为不锈金属材质。
说明书
一种含油污水超滤处理环保装置
技术领域
本发明涉及含油污水处理技术领域，具体为一种含油污水超滤处理环保装置。
背景技术
含油废水的来源非常广泛。除了石油开采及加工工业排出大量含油废水外，还有固体燃料热加工、纺织工业中的洗毛废水、轻工业中的制革废水、铁路及交通运输业、屠宰及食品加工以及机械工业中车削工艺中的乳化液等，其中石油工业及固体燃料热加工工业排出的含油废水为其主要来源。石油开采过程中的废水主要来自带水原油的分离水、钻井提钻时的设备冲洗水、井场及油罐区的地面降水等。石油炼制、石油化工含油废水主要来自生产装置等。含油废水中的油类污染物，其比重一般都小于1，但焦化厂或煤气发生站排出的重质焦油的比重可高达1.1。
专利号CN202021313070.X，公开了一种含油污水超滤处理环保装置，包括箱体，箱体顶部的右侧固定连接有电机，电机输出轴的一段固定连接有皮带轮，皮带轮的外表面转动连接有皮带，皮带的内表面转动连接有转动伸缩杆，所述转动伸缩杆的顶端固定连接有把手，所述箱体顶部的内表面与转动伸缩杆的外表面滑动连接，所述转动伸缩杆的底部固定连接有除油刷，本实用新型涉及含油废水技术领域。该含油污水超滤处理环保装置，利用转动伸缩杆和除油刷的配合使用，对管式油水分离组件的内壁进行除油的工作，避免管内部油量过多，造成堵塞，失去水油分离的效果，提高了工作效率，实现对含油废水的水油分离，使水可以再次循环利用，更加环保以及更加具有实用性。
但是，现有的含油污水超滤处理环保装置，在使用过程中，对含油污水处理的方式，都比较简单，无法有效利用多种处理机构，同时对含油污水进行处理，提升对含油污水处理的效果，同时无法在管道输送含油污水的过程中，管道内壁会附着含油污水。
发明内容
本发明的目的在于提供一种含油污水超滤处理环保装置，解决了背景技术中所提出的问题。
为实现上述目的，本发明提供如下技术方案：一种含油污水超滤处理环保装置，包括装置箱体，所述装置箱体内部设置有污水处理机构和气泡发生机构；
所述污水处理机构包括上盖板、电机保护罩、电机、电机轴、旋转盘、阳极棒、阴极棒、固定板和碳海绵；所述装置箱体顶部螺栓连接有上盖板，所述上盖板顶端中部螺栓连接有电机保护罩，所述电机保护罩内部顶端螺栓连接有电机，所述电机底部转动连接有电机轴，所述电机轴底部穿过上盖板固定连接有旋转盘，所述旋转盘底部左右两侧分别固定连接有阳极棒和阴极棒，所述旋转盘左右两侧均焊接有固定板，所述固定板底部固定连接有碳海绵；
所述气泡发生机构包括分隔板、防水透气膜、固定杆、抽气泵、第一气管和第二气管；所述装置箱体内壁左右两端底部均固定连接有固定杆的一端，所述固定杆的另一端固定连接有抽气泵，所述抽气泵上下两端分别连通有第一气管和第二气管。
作为本发明的一种优选实施方式，所述装置箱体左侧顶部和右侧底部均连通有管道的一端，所述管道的另一端活动连接有管盖，所述管道内部固定连接有第一超滤膜。
作为本发明的一种优选实施方式，所述管道外侧贯穿固定有固定环，所述固定环底部固定连接有超声波换能器，所述超声波换能器底部连接有线路，所述线路底部连接有超声波发生器，所述超声波发生器一端螺栓连接有装置箱体。
作为本发明的一种优选实施方式，所述装置箱体内部中端固定连接有固定框板，所述固定框板内部固定连接有第二超滤膜。
作为本发明的一种优选实施方式，所述装置箱体底端中部开设有方形孔，所述方形孔内部固定连接有滤尘网。
作为本发明的一种优选实施方式，所述电机轴外侧贯穿有电动滑环，所述电动滑环与阳极棒和阴极棒电性连接。
作为本发明的一种优选实施方式，所述上盖板、固定框板、固定板、旋转盘、固定杆和固定环均为不锈金属材质。
与现有技术相比，本发明的有益效果如下：
1.本发明通过在旋转盘上的阳极棒和阴极棒，不仅可以利用阳极棒和阴极棒，在水中形成电解，对含油污水中的油和水进行分离，而且经过旋转盘带动阳极棒和阴极棒旋转，能够搅动污水产生气泡，利用气浮法对油和水进行分离，同时在旋转的过程中，还会带动碳海绵，利用碳海绵只吸油不吸水的特性，将油和水进行分离，有利于更为实用的使用一种含油污水超滤处理环保装置。
2.本发明由于在装置箱体内部设置气泵和气管，可以将气泵设置在装置箱体内部，将底部的空气输入到含油污水中，在含油污水中产生大量气泡，利用气浮法，将含油污水中的油和水进行分离，有利于更为实用的使用一种含油污水超滤处理环保装置。
3.本发明由于在管道内部设置第一超滤膜以及固定环上的超声波换能器，不仅可以利用管道内部的第一超滤膜，对含油污水进行过滤，避免了油污附着在管道内壁，而且在固定环上设置超声波换能器，能够利用超声波换能器，将管道内壁上的油污振落，省去了对管道内壁进行反复清洁，有利于更为实用的使用一种含油污水超滤处理环保装置。
4.本发明由于在装置箱体内部设置第二超滤膜和防水透气膜，不仅可以利用第二超滤膜在装置箱体内部对油和水进行分离，同时，利用防水透气膜将装置箱体内部分为两个区域，将气泵隐藏在装置箱体内部，不占用外部的空间，有利于更为实用的使用一种含油污水超滤处理环保装置。
（发明人：耿树苗）
