申请日2020.11.10
公开（公告）日2021.09.10
IPC分类号C02F9/02
摘要
本实用新型涉及污水处理的技术领域，特别是涉及一种污水处理生化装置，其通过设置此设备，可以对污水进行多层过滤，提高污水的净化效果，避免了污水污染环境；包括水池、进水管、出水管、第一控制阀、第一隔板、第二隔板、分气管、承托层和活性炭吸附层，进水管输出端穿过水池左端下侧与水池内部连通，出水管输入端穿过水池右端上侧与水池内部连通，第一隔板上部设置有第一通孔，第二隔板下部设置有第二通孔，水池后端设置有气浮装置，并且气浮装置穿过水池后端伸至水池内部，分气管与气浮装置连通，分气管顶端连通设置有多组喷嘴，承托层安装在第二隔板右端和水池内部右侧壁上，活性炭吸附层安装在承托层上。
权利要求书

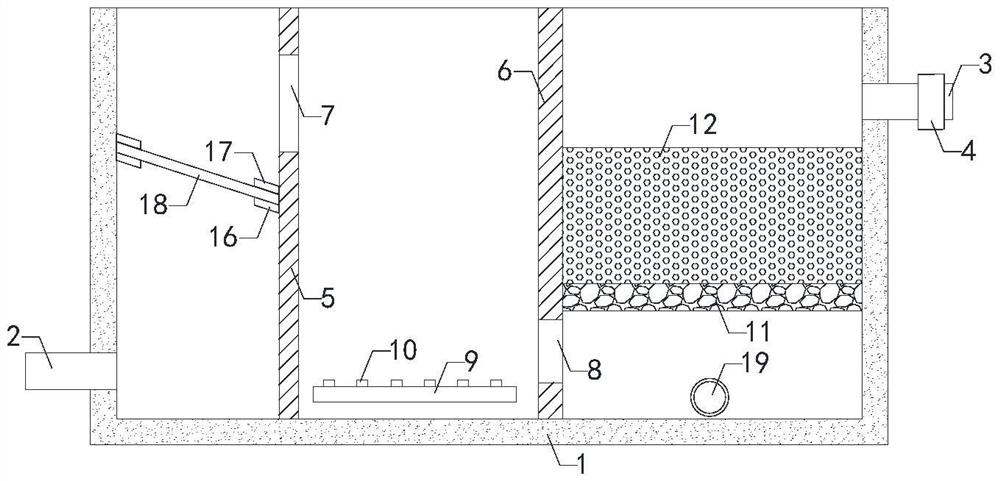

1.一种污水处理生化装置，其特征在于，包括水池(1)、进水管(2)、出水管(3)、第一控制阀(4)、第一隔板(5)、第二隔板(6)、分气管(9)、承托层(11)和活性炭吸附层(12)，进水管(2)输出端穿过水池(1)左端下侧与水池(1)内部连通，出水管(3)输入端穿过水池(1)右端上侧与水池(1)内部连通，第一控制阀(4)安装在出水管(3)上，第一隔板(5)和第二隔板(6)均安装在水池(1)内部，第一隔板(5)上部设置有第一通孔(7)，第二隔板(6)下部设置有第二通孔(8)，水池(1)后端设置有气浮装置，并且气浮装置穿过水池(1)后端伸至水池(1)内部，分气管(9)与气浮装置连通，分气管(9)顶端连通设置有多组喷嘴(10)，承托层(11)安装在第二隔板(6)右端和水池(1)内部右侧壁上，活性炭吸附层(12)安装在承托层(11)上。
2.如权利要求1所述的污水处理生化装置，其特征在于，气浮装置包括固定板(13)、气罐(14)和导气管(15)，固定板(13)安装在水池(1)后端，气罐(14)安装在固定板(13)上，导气管(15)位于水池(1)内部，导气管(15)输入端穿过水池(1)后端与气罐(14)连通，导气管(15)输出端与分气管(9)输入端连接。
3.如权利要求2所述的污水处理生化装置，其特征在于，还包括两组第一固定块(16)、两组第二固定块(17)和过滤网(18)，过滤网(18)通过两组第一固定块(16)和两组第二固定块(17)固定在水池(1)内部左侧壁和第一隔板(5)左端。
4.如权利要求3所述的污水处理生化装置，其特征在于，还包括排污管(19)和第二控制阀(20)，排污管(19)输入端穿过水池(1)后端下侧与水池(1)内部相通，第二控制阀(20)安装在排污管(19)上。
5.如权利要求4所述的污水处理生化装置，其特征在于，还包括加强筋(21)，加强筋(21)安装在水池(1)后端，并且加强筋(21)顶端安装在固定板(13)底端。
6.如权利要求5所述的污水处理生化装置，其特征在于，所述承托层(11)高度为400mm，所述活性炭吸附层(12)高度为2400mm。
7.如权利要求6所述的污水处理生化装置，其特征在于，所述第二控制阀(20)设置为潜污泵。
8.如权利要求7所述的污水处理生化装置，其特征在于，所述第一控制阀(4)设置为电磁阀。
说明书
污水处理生化装置
技术领域
本实用新型涉及污水处理的技术领域，特别是涉及一种污水处理生化装置。
背景技术
众所周知，污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现有对污水处理的方法是污水经过活性炭过滤网进行净化，其污水处理的效果较差，导致排放至外界的污水污染环境。
实用新型内容
为解决上述技术问题，本实用新型提供一种可以对污水进行多层过滤，提高污水的净化效果，避免了污水污染环境的污水处理生化装置。
本实用新型的污水处理生化装置，包括水池、进水管、出水管、第一控制阀、第一隔板、第二隔板、分气管、承托层和活性炭吸附层，进水管输出端穿过水池左端下侧与水池内部连通，出水管输入端穿过水池右端上侧与水池内部连通，第一控制阀安装在出水管上，第一隔板和第二隔板均安装在水池内部，第一隔板上部设置有第一通孔，第二隔板下部设置有第二通孔，水池后端设置有气浮装置，并且气浮装置穿过水池后端伸至水池内部，分气管与气浮装置连通，分气管顶端连通设置有多组喷嘴，承托层安装在第二隔板右端和水池内部右侧壁上，活性炭吸附层安装在承托层上。
本实用新型的污水处理生化装置，气浮装置包括固定板、气罐和导气管，固定板安装在水池后端，气罐安装在固定板上，导气管位于水池内部，导气管输入端穿过水池后端与气罐连通，导气管输出端与分气管输入端连接。
本实用新型的污水处理生化装置，还包括两组第一固定块、两组第二固定块和过滤网，过滤网通过两组第一固定块和两组第二固定块固定在水池内部左侧壁和第一隔板左端。
本实用新型的污水处理生化装置，还包括排污管和第二控制阀，排污管输入端穿过水池后端下侧与水池内部相通，第二控制阀安装在排污管上。
本实用新型的污水处理生化装置，还包括加强筋，加强筋安装在水池后端，并且加强筋顶端安装在固定板底端。
本实用新型的污水处理生化装置，所述承托层高度为400mm，所述活性炭吸附层高度为2400mm。
本实用新型的污水处理生化装置，所述第二控制阀设置为潜污泵。
本实用新型的污水处理生化装置，所述第一控制阀设置为电磁阀。
与现有技术相比本实用新型的有益效果为：将污水通过进水管导入至水池内，然后污水经过第一通孔导入至水池内部中间，之后打开气浮装置，使气浮装置中的空气进入到分气管内，分气管则通过多组喷嘴喷出气泡，多组喷嘴喷出的气泡则带动污水中的杂质向上运动，污水中的杂质则漂浮在水面上，然后人工对杂质进行打捞，而水池内的污水经过气泡过滤后通过第二通孔导入至水池内部右侧，污水则经过承托层和活性炭吸附层过滤吸附后，通过打开第一控制阀，使其通过出水管排出，通过设置此设备，可以对污水进行多层过滤，提高污水的净化效果，避免了污水污染环境。
（发明人：赵志刚;周春海）
