申请日2020.12.10
公开（公告）日2021.09.10
IPC分类号C02F9/04; C02F103/22
摘要
本实用新型公开了一种屠宰场污水处理设备，包括净化箱和过滤传输管，所述净化箱右端外壁固定连接有过滤传输管，所述过滤传输管内壁设有传输槽，所述传输槽左端设有杂质初滤板，所述传输槽中端设有杂质中滤板，所述传输槽右端设有杂质终滤板，所述净化箱内壁设有过滤传输腔，所述过滤传输腔内壁前侧右端设有初滤净化板，所述过滤传输腔内壁前侧左端设有中滤净化板，所述过滤传输腔内壁后侧左端设有终滤净化板，涉及污水处理设备技术领域，该种屠宰场污水处理设备，缓解了设备内部长时间使用后因杂质造成堵塞的问题，提升了长时间使用后清理设备内部杂质和更换过滤结构时的便捷性，缓解了消毒粉等消毒物品投放后消毒均匀性不足的问题。
权利要求书

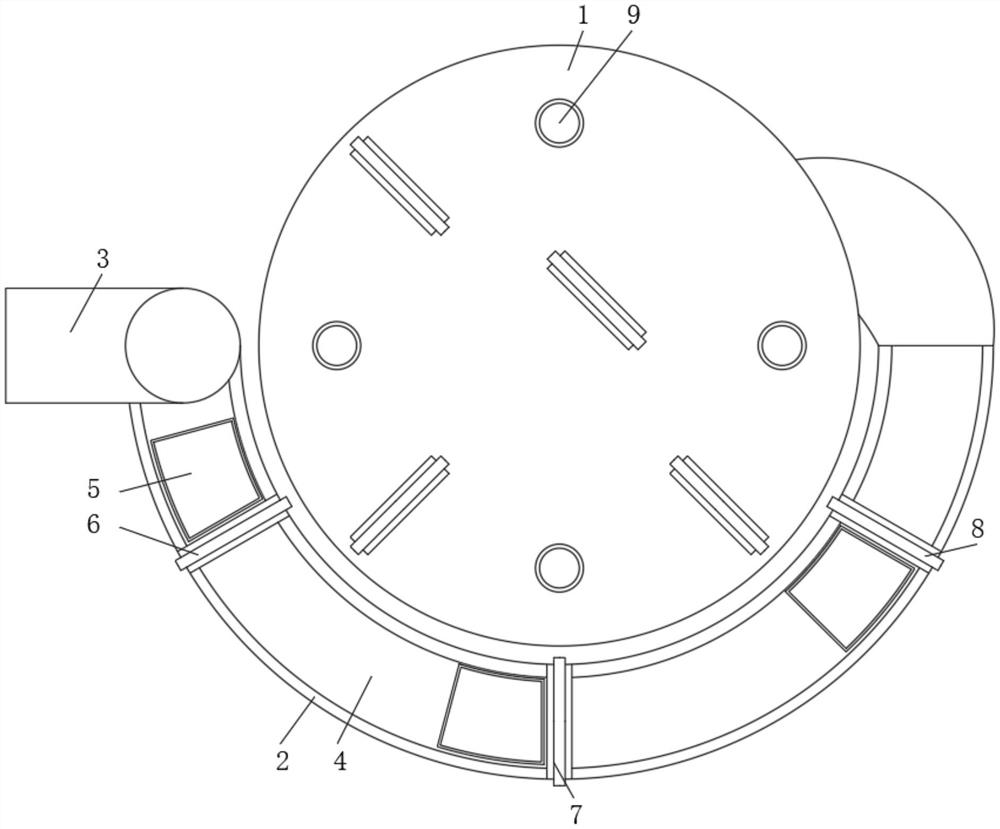

1.一种屠宰场污水处理设备，其特征在于：包括净化箱(1)和过滤传输管(2)，所述净化箱(1)右端外壁固定连接有过滤传输管(2)，所述过滤传输管(2)内壁设有传输槽(4)，所述传输槽(4)左端设有杂质初滤板(6)，所述传输槽(4)中端设有杂质中滤板(7)，所述传输槽(4)右端设有杂质终滤板(8)，所述净化箱(1)内壁设有过滤传输腔(10)，所述过滤传输腔(10)内壁前侧右端设有初滤净化板(11)，所述过滤传输腔(10)内壁前侧左端设有中滤净化板(12)，所述过滤传输腔(10)内壁后侧左端设有终滤净化板(13)，所述过滤传输腔(10)通过净化箱(1)内壁中端设有阻回板(14)，所述净化箱(1)内壁中端处设有排出孔(15)，所述过滤传输腔(10)通过净化箱(1)内壁固定连接排出孔(15)。
2.根据权利要求1所述的一种屠宰场污水处理设备，其特征在于：所述杂质初滤板(6)左端通过传输槽(4)内壁设有清理框(5)，所述杂质中滤板(7)左端通过传输槽(4)内壁设有清理框(5)，所述杂质终滤板(8)左端通过传输槽(4)内壁设有清理框(5)，所述净化箱(1)顶部外壁前后两端均设有消毒粉倒入口(9)，所述净化箱(1)顶部外壁左右两端均设有消毒粉倒入口(9)。
3.根据权利要求1所述的一种屠宰场污水处理设备，其特征在于：所述初滤净化板(11)顶部固定连接有连接条(17)，所述中滤净化板(12)顶部固定连接有连接条(17)，所述终滤净化板(13)顶部固定连接有连接条(17)；所述杂质初滤板(6)顶部固定连接有连接条(17)，所述杂质中滤板(7)顶部固定连接有连接条(17)，所述杂质终滤板(8)顶部固定连接有连接条(17)。
4.根据权利要求1所述的一种屠宰场污水处理设备，其特征在于：所述过滤传输管(2)左端固定连接排入口(3)，所述净化箱(1)底部外壁靠近中端处固定连接排放接口(16)，所述排放接口(16)顶部通过净化箱(1) 内壁固定连接排出孔(15)。
5.根据权利要求1所述的一种屠宰场污水处理设备，其特征在于：所述过滤传输腔(10)内均匀依次设有嵌合槽(18)，所述阻回板(14)嵌合连接嵌合槽(18)，所述初滤净化板(11)、中滤净化板(12)和终滤净化板(13)均嵌合连接嵌合槽(18)。
6.根据权利要求1所述的一种屠宰场污水处理设备，其特征在于：所述传输槽(4)内壁均匀依次嵌合槽(18)，所述杂质初滤板(6)、杂质中滤板(7)和杂质终滤板(8)均嵌合连接嵌合槽(18)。
说明书
一种屠宰场污水处理设备
技术领域
本实用新型涉及凿岩机械技术领域，具体为一种屠宰场污水处理设备。
背景技术
屠宰场，就是大规模有效率地杀死家畜的地方，在屠宰场运行时每天都会产生大量的使用后的污染废水，这些废水中夹杂着家畜血液、油脂和毛发等杂质，且因为成分混杂会混合滋生很多的细菌与病毒，所以屠宰场里产生的污水必须处理后才可以排放，通常时采取污水处理设备来进行处理，但是传统的污水处理设备在使用时还是存在着很多的问题。
传统的污水处理设备存在：1.因为污水里成份混杂，杂质颇多，所以长时间使用后会因为杂质造成设备内部堵塞的问题。2.长时间使用后需要对设备内部进行杂质清理和过滤结构更换，传统结构杂质清理和过滤结构更换很麻烦不便捷的问题。3.设备杂处理污水时，投放的消毒粉等消毒物品会因为单段过滤结构的阻隔造成投放后的消毒均匀性不足的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种屠宰场污水处理设备，缓解了设备内部长时间使用后因杂质造成堵塞的问题，提升了长时间使用后清理设备内部杂质和更换过滤结构时的便捷性，缓解了消毒粉等消毒物品投放后消毒均匀性不足的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种屠宰场污水处理设备，包括净化箱和过滤传输管，所述净化箱右端外壁固定连接有过滤传输管，所述过滤传输管内壁设有传输槽，所述传输槽左端设有杂质初滤板，所述传输槽中端设有杂质中滤板，所述传输槽右端设有杂质终滤板，所述净化箱内壁设有过滤传输腔，所述过滤传输腔内壁前侧右端设有初滤净化板，所述过滤传输腔内壁前侧左端设有中滤净化板，所述过滤传输腔内壁后侧左端设有终滤净化板，所述过滤传输腔通过净化箱内壁中端设有阻回板，所述净化箱内壁中端处设有排出孔，所述过滤传输腔通过净化箱内壁固定连接排出孔。
优选的，所述杂质初滤板左端通过传输槽内壁设有清理框，所述杂质中滤板左端通过传输槽内壁设有清理框，所述杂质终滤板左端通过传输槽内壁设有清理框，所述净化箱顶部外壁前后两端均设有消毒粉倒入口，所述净化箱顶部外壁左右两端均设有消毒粉倒入口。
优选的，所述初滤净化板顶部固定连接有连接条，所述中滤净化板顶部固定连接有连接条，所述终滤净化板顶部固定连接有连接条。所述杂质初滤板顶部固定连接有连接条，所述杂质中滤板顶部固定连接有连接条，所述杂质终滤板顶部固定连接有连接条。
优选的，所述过滤传输管左端固定连接排入口，所述净化箱底部外壁靠近中端处固定连接排放接口，所述排放接口顶部通过净化箱内壁固定连接排出孔。
优选的，所述过滤传输腔内均匀依次设有嵌合槽，所述阻回板嵌合连接嵌合槽，所述初滤净化板、中滤净化板和终滤净化板均嵌合连接嵌合槽。
优选的，所述传输槽内壁均匀依次嵌合槽，所述杂质初滤板、杂质中滤板和杂质终滤板均嵌合连接嵌合槽。
(三)有益效果
本实用新型提供了一种屠宰场污水处理设备。具备以下有益效果：
(1)、该种屠宰场污水处理设备，通过设有过滤传输管，过滤传输管内设有杂质初滤板、杂质中滤板和杂质终滤板，通过杂净化箱外壁设有过滤传输管，可以在污水进入净化箱内壁净化前，先进行杂质的过滤和处理，通过外部三重过滤可以全面均匀的将会造成的杂质阻挡停留，防止进入净化箱内部，通过减少进入净化箱内的杂质，便可以缓解了内部堵塞问题，因为相关结构零部件相互配合运作，所以缓解了设备内部长时间使用后因杂质造成堵塞的问题。
(2)、该种屠宰场污水处理设备，通过设有嵌合槽和清理框，杂质初滤板、杂质中滤板和杂质终滤板均是通过嵌合槽嵌合连接过滤传输管的，初滤净化板、中滤净化板和终滤净化板也是通过嵌合槽嵌合连接净化箱的，所以当需要更换过滤结构时，使用人员可以直接通过手持连接条拔出杂质滤板和净化板即可，通过在会堆积杂质的区域均放置清理框，可以当杂质积累到一定程度可以通过取出清理框，清理倒出杂质，因为相关结构零部件相互配合运作，所以提升了长时间使用后清理设备内部杂质和更换过滤结构时的便捷性。
(3)、该种屠宰场污水处理设备，通过净化箱净化箱顶部前后两端设有消毒粉倒入口，左右两端也设有消毒粉倒入口，通过一周均匀设有倒入口，可以在净化箱每段净化区域之间进行投放，可以防止单一倒入口倒入后，会被流动净化的污水给携带冲散，通过每段净化区域单独投放倒入消毒粉可以提升每段过滤区域的消毒均匀性，也可以防止因过滤结构阻隔造成的消毒粉无法扩散的问题，因为相关结构零部件相互配合运作，所以缓解了消毒粉等消毒物品投放后消毒均匀性不足的问题。
（发明人：杜长龙）
