申请日2021.04.25
公开（公告）日2021.08.24
IPC分类号C02F9/08; C02F1/72; C02F1/32
摘要
一种多功能绿色预氧化污水处理设备及应用方法，本申请设计一种对药厂、实验室和医院产生的带有细菌病毒的废弃液，进行紫外线和过氧化氢双重催化杀菌消毒的污水处理设备，设备通过制作一个封闭式的池体，在池体前后安装进液口和排液口，内部安装紫外线灯柱组，进液口处外侧设置过氧化氢分流器；通过对进入池体内的废液进行紫外线和过氧化氢双重催化杀菌消毒，解决药厂、实验室和医院在产生带有细菌病毒的废水处理不到位时，内部存在未杀灭的细菌病毒进入自然环境中对动植物造成影响，产生耐药性的菌群和病毒，造成难以挽回的后果。工艺过程绿色，无试剂残留，无二次污染。
权利要求书

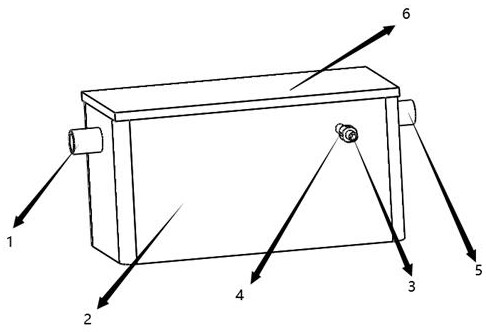

1.一种多功能绿色预氧化污水处理设备，包括出液口（1）、池体（2）、过氧化氢注入口（3）、阀门（4）、进液口（5）、密封盖（6）、灯柱固定底座（7）、灯柱电源底座（8）、紫外线灯柱（9）和过氧化氢分流器（10），其特征在于，所述多功能绿色预氧化污水处理设备主体为池体（2），所述池体（2）为顶端有密封盖（6）的密封式箱体，所述池体（2）前端设置出液口（1），所述池体（2）后端设置进液口（5），所述池体（2）侧面设置有过氧化氢注入口（3），所述过氧化氢注入口（3）处设置有阀门（4），所述过氧化氢注入口（3）穿过池体（2）后在池体（2）内部设置有过氧化氢分流器（10），所述池体（2）内部设置有紫外线灯柱组，所述池体（2）内部下端设置有灯柱固定底座（7），与灯柱固定底座（7）相对的上部设置以有灯柱电源底座（8），所述灯柱固定底座（7）和灯柱电源底座（8）之间安装紫外线灯柱（9）。
2.根据权利要求1所述的一种多功能绿色预氧化污水处理设备，其特征在于，所述池体（2）内部安装有用于氧化氢溶液与污水混合的过氧化氢分流器（10）。
3.根据权利要求1所述的一种多功能绿色预氧化污水处理设备，其特征在于，所述池体（2）上方密封盖（6）为可拆卸式。
4.根据权利要求1所述的一种多功能绿色预氧化污水处理设备，其特征在于，所述紫外线灯柱组有至少3组每组至少2个紫外线灯柱（9）并排设置。
5.一种多功能绿色预氧化污水处理设备的应用方法，具体步骤如下，其特征在于；
①含有细菌和病毒的污水污水以10m/s-50m/s的流速从进液口（5）进入池体（2）中；
②按照过氧化氢和污水的体积比1:100-1:500流加过氧化氢，即打开阀门（4）使过氧化氢通过过氧化氢注入口（3），然后经过过氧化氢分离器（10）进入到池体（2）中，与污水充分均匀地混合，其中过氧化氢的流速为5m/s-10m/s；
③同时开启紫外线灯柱（9），催化氧化反应10min-90min，保持密封盖（6）始终密封；
④反应结束后，使处理后的污水通过出液口（1）进行排出，然后检测COD、TOC、B/C和pH等指标。
6.根据权利要求5所述的一种多功能绿色预氧化污水处理设备的应用方法，其特征在于，所述细菌病毒主要为大肠杆菌、志贺氏菌、金黄色葡萄球菌、沙门氏菌、霍乱弧菌、腺病毒、肠道病毒和轮状病毒等细菌病毒中的一种或多种。
说明书
一种多功能绿色预氧化污水处理设备及应用方法
技术领域
本发明涉及医疗废水处理技术领域，特别是涉及一种多功能绿色预氧化污水处理设备及应用方法。
背景技术
人们的生命健康离不开医疗技术，为保障人们的健康，医疗技术的需要不断的发展，需要进行科学实验研究，需要通过有效的治疗药物和医疗技术来治疗我们的疾病，而在这些活动中，我们不可避免地会产生一些带有细菌病毒的废液，传统的废液处理采用氯消毒，而其氯消毒存在盲点，因为氯与氨氮结合会产生氯胺，消毒杀菌效果大大降低，难以高效杀灭细菌病毒。
现有医疗技术中抗生素的大量使用，导致耐药细菌病毒滋生，药厂、实验室和医院产生排放的带有细菌病毒的废水会促进耐药菌产生，如污水消毒效果不好会导致耐药菌进入环境水体。日常生活中医院废水排放会导致耐药流行病菌滋生，畜禽养殖废水被认为是耐药菌来源，医院、养殖场对废水消毒处理不好，细菌病毒生物进入水源可能对人类构成严重威胁。如新冠期间过度消毒可能会加速超级细菌的传播，在防止新冠疫情传播时大量使用的抗菌洗手液、免洗洗手液和含氯消毒剂等化学品中的抗菌成分（三氯生，季铵盐化合物、洗必泰、乙醇、含氯消毒剂和消毒副产物），可促进细菌基因突变从而产生抗生素耐药性，并能加速耐药性基因在细菌之间的传播。哪怕只有极少数细菌在暴露于抗生素后幸存，它们在环境中存留、增殖及传播，对环境动植物都会构成严重的威胁，为彻底杀灭废水中的细菌病毒的我们不能依赖现有的处理方法，利用抗生素、氯消毒、酒精消毒等等，而是要寻找更为安全可靠绿色环保的处理方法。
发明内容
为了解决以上问题，本发明提供一种多功能绿色预氧化污水处理设备及应用方法，通过利用紫外线和过氧化氢来对废水中存在的细菌病毒进行绿色环保的处理，避免废水中留存带活性的细菌病毒进入环境，对环境中的动植物造成威胁，同时避免大量抗生素、酒精等药品的使用，在环境中产生抗药性和耐药性的细菌病毒出现，威胁我们的健康。工艺过程绿色，无试剂残留，无二次污染。
为达此目的，本发明提供一种多功能绿色预氧化污水处理设备，包括出液口、池体、过氧化氢注入口、阀门、进液口、密封盖、灯柱固定底座、灯柱电源底座、紫外线灯柱和过氧化氢分流器，所述多功能绿色预氧化污水处理设备主体为池体，所述池体为顶端有密封盖的密封式箱体，所述池体前端设置出液口，所述池体后端设置进液口，所述池体侧面设置有过氧化氢注入口，所述过氧化氢注入口处设置有阀门，所述过氧化氢注入口穿过池体后在池体内部设置有过氧化氢分流器，所述池体内部设置有紫外线灯柱组，所述池体内部下端设置有灯柱固定底座，与灯柱固定底座相对的上部设置以有灯柱电源底座，所述灯柱固定底座和灯柱电源底座之间安装紫外线灯柱。
作为本发明进一步改进，所述池体内部安装有紫外线灯柱组，通过强紫外线照射杀灭污水中的细菌病毒。
作为本发明进一步改进，所述细菌病毒主要为大肠杆菌、志贺氏菌、金黄色葡萄球菌、沙门氏菌、霍乱弧菌、腺病毒、肠道病毒和轮状病毒等细菌病毒的一种或多种。
作为本发明进一步改进，所述池体内部安装有用于氧化氢溶液与污水混合的过氧化氢分流器，可在污水进入池体内部时使过氧化氢溶液与污水充分混合。
作为本发明进一步改进，所述池体上方密封盖为可拆卸式，可在紫外线灯柱损坏时打开密封盖进行更换。
作为本发明进一步改进，所述紫外线灯柱组有至少3组每组至少2个紫外线灯柱并排设置，根据实际需要进行相应的设置。
本申请一种多功能绿色预氧化污水处理设备及应用方法，具有如下设计和特征点；
1）本申请的多功能绿色预氧化污水处理设备，设计一个带密封盖的箱体式池体，在池体的前后设置进出液口，在池体进液口一端外侧安装过氧化氢注入口，过氧化氢注入口穿过池体后在内部安装过氧化氢分流器，可使在注入过氧化氢溶液时让其与废液充分混合；
2）本申请的多功能绿色预氧化污水处理设备设计池体内部设置紫外线灯柱组，紫外线灯柱组设计为池体内部下端设置有灯柱固定底座，与灯柱固定底座相对的上部设计以有灯柱电源底座，灯柱固定底座和灯柱电源底座之间安装紫外线灯柱，废液处理时流经紫外线灯柱间隙之间。
3）本申请设计多功能绿色预氧化污水处理设备设计池体上方设计为可开启式密封盖，在紫外线灯柱损坏时可打开密封盖进行更换。
4）本申请的多功能绿色预氧化污水处理设备应用为：采用过氧化氢耦合紫外灯柱处理含有大肠杆菌、志贺氏菌、金黄色葡萄球菌、沙门氏菌、霍乱弧菌、腺病毒、肠道病毒和轮状病毒等一种或多种细菌病毒的废水。
5）本申请设计的多功能绿色预氧化污水处理设备，其应用的具体步骤如下，其特征在于；
①含有细菌和病毒的污水以10m/s-50m/s的流速从进液口5进入池体2中；
②按照过氧化氢和污水的体积比1:100-1:500流加过氧化氢，即打开阀门4使过氧化氢通过过氧化氢注入口3，然后经过过氧化氢分离器10进入到池体2中，与污水充分均匀地混合，其中过氧化氢的流速为5m/s-10m/s；
③同时开启紫外线灯柱9，催化氧化反应10min-90min，保持密封盖6始终密封；
④反应结束后，使处理后的污水通过出液口1进行排出，然后检测COD、TOC、B/C和pH等指标。
6）本申请工艺过程绿色，无试剂残留，无二次污染。
（发明人：吴敏;秦艳涛）
