申请日2020.11.11
公开（公告）日2021.08.24
IPC分类号C02F1/50; C02F1/78
摘要
本实用新型公开一种高效散热臭氧发生器的小型医疗污水处理装置，集水罐内部设有臭氧喷头，集水罐后侧面上端设有溢流管，集水罐后侧设有自吸泵，自吸泵上设有污水进水管，自吸泵与集水罐之间设有连通管，集水罐一侧设有装配固定板，装配固定板前侧设有安装立板，安装立板上安装有散热风机，装配固定板后侧设有支撑立板，支撑立板上方设有气泵，装配固定板上设有高压电源和臭氧发生器；本实用新型通过散热风机的安装使得高压电源和臭氧发生器在长时间工作时产生的热量得到散发，配合安装立板和支撑立板上的进风口和排风口可使热量散发的更快，散热效果大大提高，从而达降低内部温度从而保护设备内部元器件的目的。
权利要求书

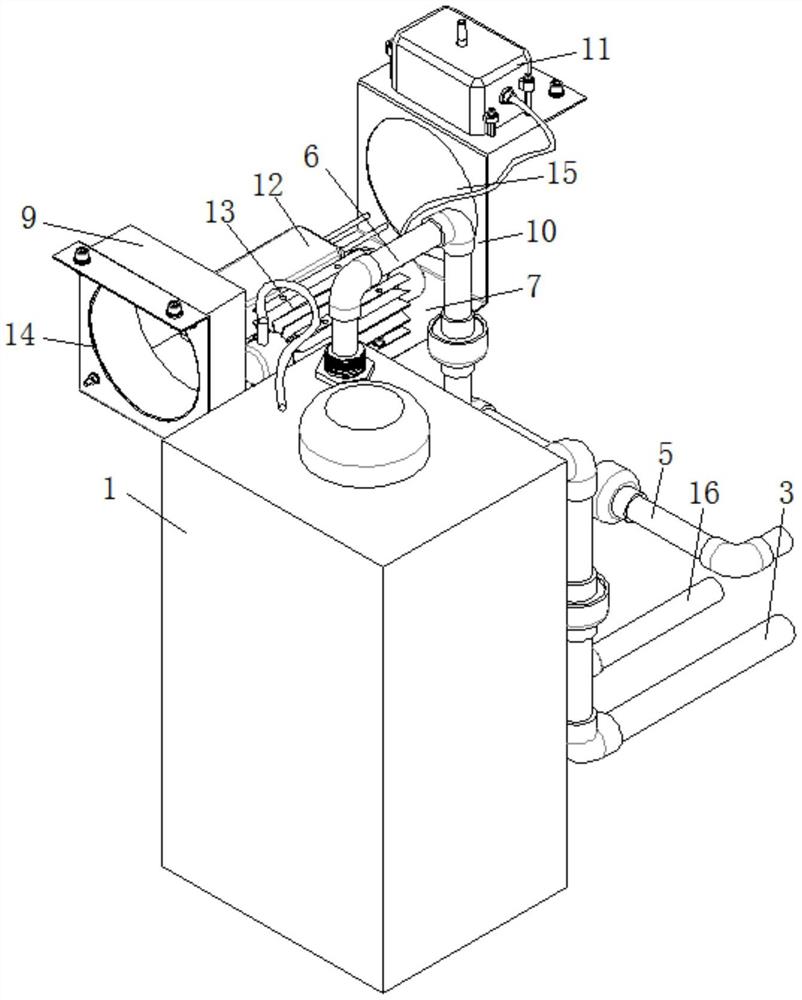

1.一种高效散热臭氧发生器的小型医疗污水处理装置，其特征在于：包括水罐机构和臭氧发生机构，所述水罐机构包括集水罐(1)、臭氧喷头(2)、溢流管(3)、自吸泵(4)、污水进水管(5)和连通管(6)，所述集水罐(1)内部设有臭氧喷头(2)，所述集水罐(1)后侧面上端设有溢流管(3)，所述集水罐(1)后侧设有自吸泵(4)，所述自吸泵(4)上设有污水进水管(5)，所述自吸泵(4)与集水罐(1)之间设有连通管(6)，所述臭氧发生机构包括装配固定板(7)、安装立板(8)、散热风机(9)、支撑立板(10)、气泵(11)、高压电源(12)和臭氧发生器(13)，所述集水罐(1)一侧设有装配固定板(7)，所述装配固定板(7)前侧设有安装立板(8)，所述安装立板(8)上安装有散热风机(9)，所述装配固定板(7)后侧设有支撑立板(10)，所述支撑立板(10)上方设有气泵(11)，所述装配固定板(7)上设有高压电源(12)和臭氧发生器(13)。
2.根据权利要求1所述的一种高效散热臭氧发生器的小型医疗污水处理装置，其特征在于：所述安装立板(8)上设有进风孔(14)，所述散热风机(9)竖直安装在进风孔(14)处，所述支撑立板(10)为倒立的L形，所述支撑立板(10)上设有与进风孔(14)对应的排风孔(15)，所述散热风机(9)风向朝向支撑立板(10)上的排风口。
3.根据权利要求1所述的一种高效散热臭氧发生器的小型医疗污水处理装置，其特征在于：所述集水罐(1)后侧下端设有沉淀物排出管(16)，所述沉淀物排出管(16)上设有电磁阀(17)，所述连通管(6)连接在集水罐(1)顶端面上。
4.根据权利要求1所述的一种高效散热臭氧发生器的小型医疗污水处理装置，其特征在于：所述气泵(11)输出端通过软管连接臭氧发生器(13)输入端，所述臭氧发生器(13)输出管通过软管连接集水罐(1)内的臭氧喷头(2)。
5.根据权利要求1所述的一种高效散热臭氧发生器的小型医疗污水处理装置，其特征在于：所述自吸泵(4)、气泵(11)、臭氧发生器(13)和散热风机(9)电性连接高压电源(12)。
说明书
一种高效散热臭氧发生器的小型医疗污水处理装置
技术领域
本实用新型涉及医疗污水处理技术领域，尤其涉及一种高效散热臭氧发生器的小型医疗污水处理装置。
背景技术
臭氧发生器是用于制取臭氧气体的装置，臭氧发生器在饮用水，污水，工业氧化，食品加工和保鲜，医药合成，空间灭菌等领域广泛应用，医疗污水处理主要是利用臭氧发生器产生臭氧对细菌进行消杀原理，对收集的污水进行杀菌处理后到达医疗污水排放标准进行排放；
现有的臭氧发生器内部元器件在工作时会产生大量得热量，长时间工作会导致设备内部温度过高，影响内部元器件的使用寿命，严重的会对设备内部元器件造成损坏，因此，本实用新型提出一种高效散热臭氧发生器的小型医疗污水处理装置以解决现有技术中存在的问题。
实用新型内容
针对上述问题，本实用新型的目的在于提出一种高效散热臭氧发生器的小型医疗污水处理装置，该高效散热臭氧发生器的小型医疗污水处理装置通过散热风机的安装使得高压电源和臭氧发生器在长时间工作时产生的热量得到散发，配合安装立板和支撑立板上的进风口和排风口可使热量散发的更快，散热效果大大提高，从而达降低内部温度从而保护设备内部元器件的目的。
为实现本实用新型的目的，本实用新型通过以下技术方案实现：一种高效散热臭氧发生器的小型医疗污水处理装置，包括水罐机构和臭氧发生机构，所述水罐机构包括集水罐、臭氧喷头、溢流管、自吸泵、污水进水管和连通管，所述集水罐内部设有臭氧喷头，所述集水罐后侧面上端设有溢流管，所述集水罐后侧设有自吸泵，所述自吸泵上设有污水进水管，所述自吸泵与集水罐之间设有连通管，所述臭氧发生机构包括装配固定板、安装立板、散热风机、支撑立板、气泵、高压电源和臭氧发生器，所述集水罐一侧设有装配固定板，所述装配固定板前侧设有安装立板，所述安装立板上安装有散热风机，所述装配固定板后侧设有支撑立板，所述支撑立板上方设有气泵，所述装配固定板上设有高压电源和臭氧发生器。
进一步改进在于：所述安装立板上设有进风孔，所述散热风机竖直安装在进风孔处，所述支撑立板为倒立的L形，所述支撑立板上设有与进风孔对应的排风孔，所述散热风机风向朝向支撑立板上的排风口。
进一步改进在于：所述集水罐后侧下端设有沉淀物排出管，所述沉淀物排出管上设有电磁阀，所述连通管连接在集水罐顶端面上。
进一步改进在于：所述气泵输出端通过软管连接臭氧发生器输入端，所述臭氧发生器输出管通过软管连接集水罐内的臭氧喷头。
进一步改进在于：所述自吸泵、气泵、臭氧发生器和散热风机电性连接高压电源。
本实用新型的有益效果为：本实用新型通过散热风机的安装使得高压电源和臭氧发生器在长时间工作时产生的热量得到散发，配合安装立板和支撑立板上的进风口和排风口可使热量散发的更快，散热效果大大提高，从而达降低内部温度从而保护设备内部元器件的目的。
（发明人：郭宇;张杰;肖晗;胡晨晨）
