申请日2020.12.25
公开（公告）日2021.08.24
IPC分类号C02F1/40; C02F1/24
摘要
一种三元复合驱含油污水处理装置，属于石油开发技术领域。空气压缩机出气端有设在充气罐内的给气管，充气罐出料端有设在反应池内的释放器，充气罐上端有与主动锥齿轮连接的驱动电机，主动锥齿轮与两个从动锥齿轮连接，从动锥齿轮分别与内转轴和外转轴连接，外转轴转动套装在内转轴的外侧，外转轴以及内转轴的下端均设置在充气罐内，且分别与多个搅拌桨固定连接，多个搅拌桨与给气管配合设置。本实用新型通过多个反向转动的搅拌桨以及空气压缩机，增大了水与气泡的接触面积，提高水的溶气效果；收取后的油品含水率低，产品质量好，提高了产品的质量。
权利要求书

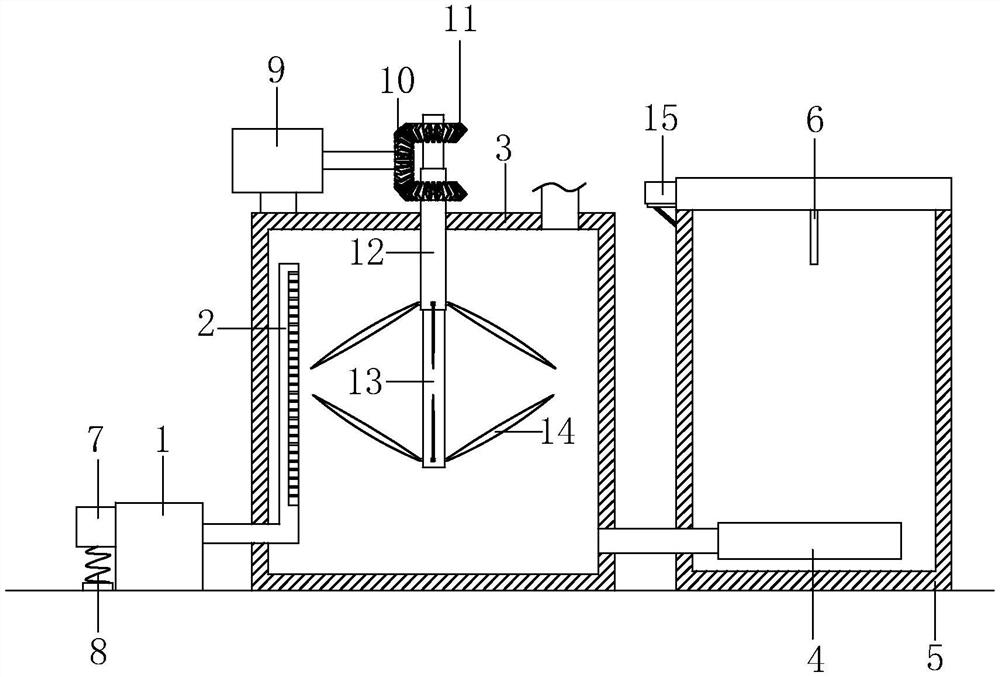

1.一种三元复合驱含油污水处理装置，包括空气压缩机(1)、给气管(2)、充气罐(3)、释放器(4)以及反应池(5)；所述空气压缩机(1)的出气端设有给气管(2)，所述给气管(2)设置在充气罐(3)内，所述充气罐(3)的出料端设有释放器(4)，所述释放器(4)设置在反应池(5)内；其特征在于：所述装置还包括驱动电机(9)、主动锥齿轮(10)、外转轴(12)、内转轴(13)、两个从动锥齿轮(11)以及多个搅拌桨(14)；所述充气罐(3)的上端设有驱动电机(9)，所述驱动电机(9)的输出轴与竖直设置的主动锥齿轮(10)同轴固定连接，所述主动锥齿轮(10)与水平上下并列设置的两个从动锥齿轮(11)均啮合连接，位于上端的所述从动锥齿轮(11)与竖直设置的内转轴(13)同轴固定连接，位于下端的从动锥齿轮(11)与竖直设置的外转轴(12)同轴固定连接，所述外转轴(12)转动套装在内转轴(13)的外侧，外转轴(12)以及内转轴(13)的下端均设置在充气罐(3)内，且分别与多个搅拌桨(14)固定连接，所述多个搅拌桨(14)与给气管(2)配合设置。
2.根据权利要求1所述的一种三元复合驱含油污水处理装置，其特征在于：所述给气管(2)沿充气罐(3)的轴向设置。
3.根据权利要求1或2所述的一种三元复合驱含油污水处理装置，其特征在于：所述反应池(5)的上端设有收集机构，所述收集机构包括步进电机(15)、滚珠丝杠(16)、滚珠丝母(17)、两个刮板(6)、两个滑杆(18)以及两个滑块(19)；所述滚珠丝杠(16)以及两个滑杆(18)水平并列设置在反应池(5)的顶端，所述两个滑杆(18)设置在滚珠丝杠(16)的两侧且两端均与反应池(5)固定连接，并每个滑杆(18)上均滑动套装有滑块(19)，滚珠丝杠(16)上套装有滚珠丝母(17)，且一端与反应池(5)转动连接，并另一端与步进电机(15)的输出轴同轴固定连接；所述滚珠丝母(17)与每个滑块(19)之间均设有刮板(6)。
4.根据权利要求3所述的一种三元复合驱含油污水处理装置，其特征在于：所述刮板(6)与滚珠丝母(17)以及两个滑块(19)之间均插接。
5.根据权利要求4所述的一种三元复合驱含油污水处理装置，其特征在于：所述刮板(6)的下端为网状结构。
6.根据权利要求1或5所述的一种三元复合驱含油污水处理装置，其特征在于：所述空气压缩机(1)的进气端设有空气净化机构(7)，所述空气净化机构(7)为静电吸附盒，所述静电吸附盒的内腔由多个横纵相交设置的隔板(20)分为多个吸附腔室(21)，每个所述吸附腔室(21)内均设有摩擦纳米发电机并填充有聚四氟乙烯小球，静电吸附盒相对侧板的上端均设有通气孔一(22)，每个所述隔板(20)的下端均设有通气孔二(23)。
7.根据权利要求6所述的一种三元复合驱含油污水处理装置，其特征在于：所述静电吸附盒采用绝缘材料制成，所述的多个隔板(20)采用金属材料制成。
8.根据权利要求7所述的一种三元复合驱含油污水处理装置，其特征在于：每个所述吸附腔室(21)内填充的聚四氟乙烯小球直径均为1～4mm。
9.根据权利要求7或8所述的一种三元复合驱含油污水处理装置，其特征在于：所述静电吸附盒的下端设有弹簧(8)。
10.根据权利要求9所述的一种三元复合驱含油污水处理装置，其特征在于：每个所述通气孔一(22)内均设有过滤网。
说明书
一种三元复合驱含油污水处理装置
技术领域
本实用新型涉及一种三元复合驱含油污水处理装置，属于石油开发技术领域。
背景技术
在原油生产的中后期，产液中的含水率会大大提高，通常会达到产液流量的80％－90％以上。为了提高采收率，需要采用三元复合驱技术，利用聚合物+碱+表面活性剂从油藏中将油进行提收。其采收液是一种复杂的油水体系，乳化严重，油水难以自然沉降分离，其污水中油滴粒径小，其中小于10微米的占90％以上，油滴粒径中值一般为3-6微米。
目前多使用溶气式气浮装置进行含油污水的处理，然而现有的溶气式气浮装置的充气罐内部的溶气效果较差，导致废水的处理效果较差；同时，现有的溶气式气浮装置的收油装置收取后的油品含水率仍较高，影响产品质量。
实用新型内容
为解决背景技术中存在的问题，本实用新型提供一种三元复合驱含油污水处理装置。
实现上述目的，本实用新型采取下述技术方案：一种三元复合驱含油污水处理装置，包括空气压缩机、给气管、充气罐、释放器、反应池、驱动电机、主动锥齿轮、外转轴、内转轴、两个从动锥齿轮以及多个搅拌桨；所述空气压缩机的出气端设有给气管，所述给气管设置在充气罐内，所述充气罐的出料端设有释放器，所述释放器设置在反应池内；所述充气罐的上端设有驱动电机，所述驱动电机的输出轴与竖直设置的主动锥齿轮同轴固定连接，所述主动锥齿轮与水平上下并列设置的两个从动锥齿轮均啮合连接，位于上端的所述从动锥齿轮与竖直设置的内转轴同轴固定连接，位于下端的从动锥齿轮与竖直设置的外转轴同轴固定连接，所述外转轴转动套装在内转轴的外侧，外转轴以及内转轴的下端均设置在充气罐内，且分别与多个搅拌桨固定连接，所述多个搅拌桨与给气管配合设置。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过多个反向转动的搅拌桨以及空气压缩机，增大了水与气泡的接触面积，提高水的溶气效果；
2、本实用新型的收集机构收取后的油品含水率低，产品质量好；
3、本实用新型对空气进行了净化，保证了溶气水的质量，继而提高了产品的质量。
（发明人：于婷;张秀婷）
