申请日2020.10.14
公开（公告）日2021.09.03
IPC分类号C02F9/04; C02F101/22
摘要
本实用新型公开了一种高铬污水处理装置，包括酸性反应箱和碱性反应箱，所述酸性反应箱左侧上方开设有进水口，所述酸性反应箱顶部左侧开设有进酸口，所述进酸口右侧开设有第一添料口，所述酸性反应箱底部中部安装有震动装置，所述碱性反应箱顶部左侧开设有进液口，所述进液口右侧开设有第二添料口，所述碱性反应箱底部中间开设有污泥排出口，所述碱性反应箱右侧底部开设有排水口。该高铬污水处理装置，设置有酸性反应箱，通过进水口将污水导入酸性反应箱内，从进酸口向酸性反应箱内添加硫酸，使得酸性反应箱内的酸碱度维持在2‑3左右，再通过第一添料口向酸性反应箱内添加硫酸亚铁粉末，将六价铬离子还原成三价，有利于后续的沉淀。
权利要求书

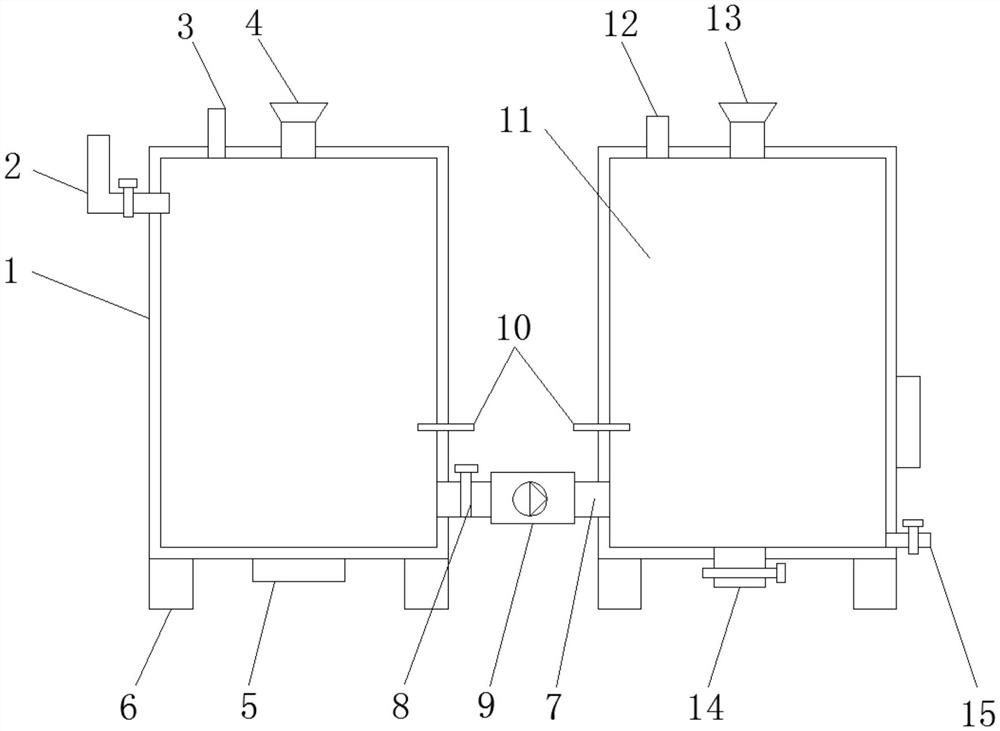

1.一种高铬污水处理装置，包括酸性反应箱(1)和碱性反应箱(11)，其特征在于：
酸性反应箱(1)，所述酸性反应箱(1)左侧上方开设有进水口(2)，所述酸性反应箱(1)顶部左侧开设有进酸口(3)，所述进酸口(3)右侧开设有第一添料口(4)，所述酸性反应箱(1)底部中部安装有震动装置(5)，所述酸性反应箱(1)底部安装有支脚(6)；
碱性反应箱(11)，所述碱性反应箱(11)顶部左侧开设有进液口(12)，所述进液口(12)右侧开设有第二添料口(13)，所述碱性反应箱(11)右侧安装有震动装置(5)，所述碱性反应箱(11)底部中间开设有污泥排出口(14)，所述碱性反应箱(11)右侧底部开设有排水口(15)，所述碱性反应箱(11)底部安装有支脚(6)。
2.根据权利要求1所述的一种高铬污水处理装置，其特征在于：所述酸性反应箱(1)与碱性反应箱(11)之间通过连接管(7)连接，且连接管(7)上安装有水泵(9)。
3.根据权利要求1所述的一种高铬污水处理装置，其特征在于：所述进水口(2)、连接管(7)、污泥排出口(14)和排水口(15)上均安装有电磁阀(8)。
4.根据权利要求1所述的一种高铬污水处理装置，其特征在于：所述酸性反应箱(1)的右侧和碱性反应箱(11)的左侧均安装有酸碱度计(10)。
5.根据权利要求1所述的一种高铬污水处理装置，其特征在于：所述支脚(6)通过支撑块(17)与酸性反应箱(1)和碱性反应箱(11)连接，且支撑块(17)下方安装有减震弹簧(18)。
6.根据权利要求1所述的一种高铬污水处理装置，其特征在于：所述酸性反应箱(1)前端安装有控制面板(16)，且控制面板(16)与震动装置(5)、电磁阀(8)和水泵(9)电性连接。
说明书
一种高铬污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种高铬污水处理装置。
背景技术
在多数的工业生产中，会产生含铬的重金属废水，六价的铬离子毒性强，在高浓度时具有明显的局部刺激作用和腐蚀作用，低浓度时为常见的致癌物质，可以在人以及动植物的体内堆积，使得动植物生长缓慢，所以对于工业的废水中铬离子的处理是有着严格的要求的。
经过海量的检索，发现现有技术中的污水处理装置中典型的如公开号为：CN208964759U的一种高浓度污水处理装置，包括厌氧区、好氧区以及过滤沉淀区，厌氧区、好氧区以及过滤沉淀区依次贯通，厌氧区和好氧区均设置有上下依次间隔的上、下挡板，上、下挡板将厌氧区和好氧区内的空间均分割成多个垛口形的液流区，厌氧区和好氧区的液流区内均设置有培养基，培养基上设置有若干通孔，培养基包括置于厌氧区的入口位置的厌氧生物培养基和置于好氧区内的入口位置的好氧生物培养基，但是在这项技术中仍然存在一定的缺陷，没有关于重金属有害物质的处理，无法处理污水中存在的六价铬离子及其化合物。
实用新型内容
本实用新型的目的在于提供一种高铬污水处理装置，以解决上述背景技术中提出的没有关于重金属有害物质的处理，无法处理污水中存在的六价铬离子及其化合物的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高铬污水处理装置，包括酸性反应箱和碱性反应箱，所述酸性反应箱左侧上方开设有进水口，所述酸性反应箱顶部左侧开设有进酸口，所述进酸口右侧开设有第一添料口，所述酸性反应箱底部中部安装有震动装置，所述酸性反应箱底部安装有支脚；
所述碱性反应箱顶部左侧开设有进液口，所述进液口右侧开设有第二添料口，所述碱性反应箱右侧安装有震动装置，所述碱性反应箱底部中间开设有污泥排出口，所述碱性反应箱右侧底部开设有排水口，所述碱性反应箱底部安装有支脚。
优选的，所述酸性反应箱与碱性反应箱之间通过连接管连接，且连接管上安装有水泵。
优选的，所述进水口、连接管、污泥排出口和排水口上均安装有电磁阀。
优选的，所述酸性反应箱的右侧和碱性反应箱的左侧均安装有酸碱度计。
优选的，所述支脚通过支撑块与酸性反应箱和碱性反应箱连接，且支撑块下方安装有减震弹簧。
优选的，所述酸性反应箱前端安装有控制面板，且控制面板与震动装置、电磁阀和水泵电性连接。
与现有技术相比，本实用新型的有益效果是：该高铬污水处理装置，
(1)设置有酸性反应箱，通过进水口将污水导入酸性反应箱内，从进酸口向酸性反应箱内添加硫酸，使得酸性反应箱内的酸碱度维持在2-3左右，再通过第一添料口向酸性反应箱内添加硫酸亚铁粉末，以亚铁离子为还原剂，将六价铬离子还原成三价，而三价的铬离子毒性很小，有利于后续的沉淀步骤进行；
(2)设置有碱性反应箱，经过还原的铬离子在水泵的作用下进入碱性反应箱内，再通过第二添料口向碱性反应箱内添加石灰乳使得碱性反应箱内的酸碱度维持在8左右，接着通过第二添料口向碱性反应箱内添加絮凝剂，加速氢氧化铬的沉淀速度，便于污水中的三价铬离子形成沉淀，与污水分离；
(3)设置有震动装置，震动装置安装在酸性反应箱的底部和碱性反应箱的右侧通过控制面板控制震动装置的启动，对酸性反应箱和碱性反应箱中的反应起到振荡的作用，加速的反应的进行。
（发明人：李锋;李志宽;付雷;房冬冬）
