申请日2020.12.31
公开（公告）日2021.08.24
IPC分类号C02F9/10; C02F1/02; C02F1/00
摘要
本实用新型属于明胶技术领域，尤其为一种用于明胶生产用的污水处理装置，包括工作架，所述工作架的内部设置有工作箱，所述工作箱顶部的一侧设置有清洗装置，所述工作箱顶部的另一侧设置有进料箱，所述进料箱的两侧分别设置有第二水管。通过设置的加热器工作，使加热管连接铁片对加热箱进行加热，对加热箱内部的污水进行烘干处理，从而降低了排入污水处理的水量，提高极大的环保效果，通过设置的电机工作，使转动轴带动过滤网在工作箱的内部进行转动，将圆形挡板远离加热箱的底部，将过滤网移动到加热箱的底部，对污水进行过滤，能够有效的将污水中异味，进行充分吸附净化，从而提高此设置对污水的处理效果。
权利要求书

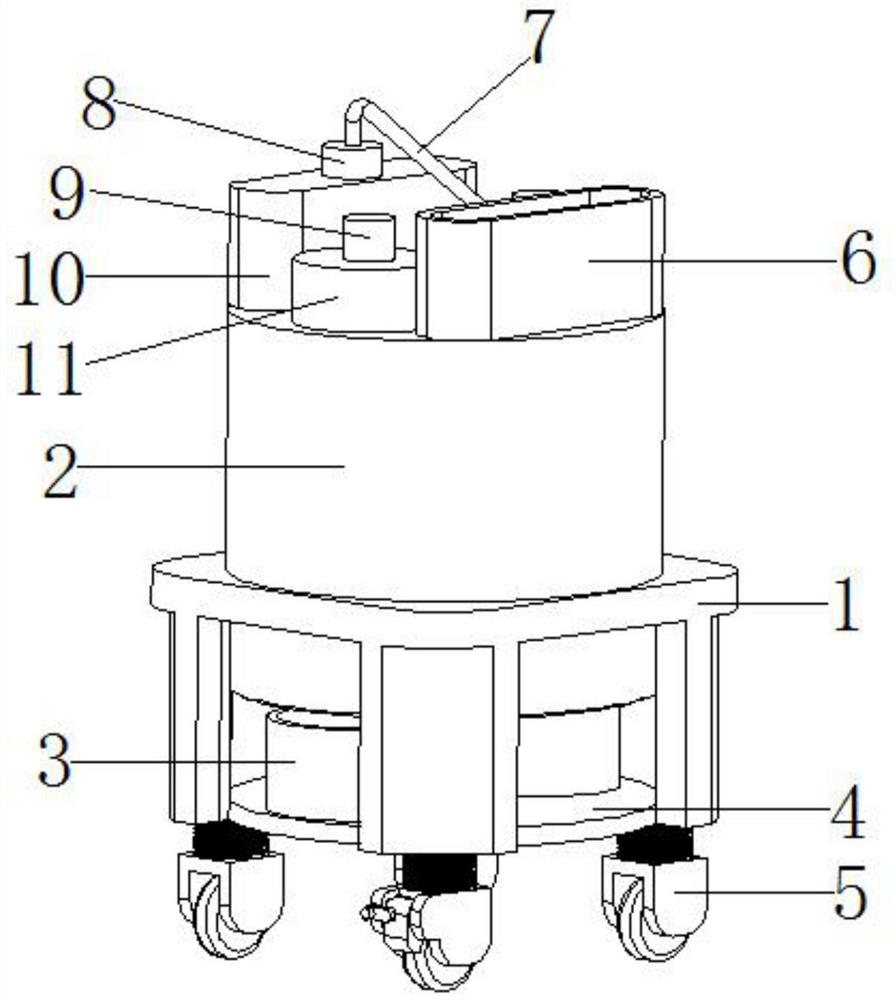

1.一种用于明胶生产用的污水处理装置，包括工作架（1），其特征在于：所述工作架（1）的内部设置有工作箱（2），所述工作箱（2）顶部的一侧设置有清洗装置，所述工作箱（2）顶部的另一侧设置有进料箱（6），所述进料箱（6）的两侧分别设置有第二水管（19），所述第二水管（19）的一侧设置有烘干装置，所述工作箱（2）的底部设置有过滤装置，所述过滤装置的底部设置有回收箱（3），所述回收箱（3）的底部设置有连接盘（4），所述连接盘（4）底部的四周分别设置有万向轮（5），所述万向轮（5）的一侧设置有刹车装置。
2.根据权利要求1所述的一种用于明胶生产用的污水处理装置，其特征在于：所述清洗装置包括水箱（10），所述水箱（10）的顶部设置有水泵（8），所述水泵（8）的输出端设置有第一水管（7）。
3.根据权利要求1所述的一种用于明胶生产用的污水处理装置，其特征在于：所述烘干装置包括加热器（15），所述加热器（15）的输出端设置有加热管（12），所述加热管（12）的一侧设置有加热箱（11），所述加热箱（11）的内部设置有铁片（20）。
4.根据权利要求3所述的一种用于明胶生产用的污水处理装置，其特征在于：所述加热箱（11）的顶部设置有液压泵（9），所述液压泵（9）的输出端设置有液压杆（17），所述液压杆（17）的底部设置有圆形推盘（18）。
5.根据权利要求1所述的一种用于明胶生产用的污水处理装置，其特征在于：所述过滤装置包括电机（14），所述电机（14）的输出端设置有转动轴，所述转动轴的表面设置有过滤网（13），所述过滤网（13）的两侧分别设置有圆形挡板（16）。
6.根据权利要求1所述的一种用于明胶生产用的污水处理装置，其特征在于：所述刹车装置包括连接块，所述连接块的内部设置有第一转动杆（21），所述第一转动杆（21）的表面设置有固定块（24），所述连接块的一侧设置有第二转动杆（22），所述第二转动杆（22）的表面设置有限位块（23）。
说明书
一种用于明胶生产用的污水处理装置
技术领域
本实用新型属于明胶技术领域，具体涉及一种用于明胶生产用的污水处理装置。
背景技术
明胶是胶原部分水解后的产物，属于一种大分子的亲水胶体。明胶按其性能和用途可分为照相明胶、食用明胶和工业明胶。根据用途不同，对明胶的质量要求也不一样。用作粘结剂使用时，主要要求粘接强度；用于照相、食品、医药等领域时，则强调产品的纯度。
随着明胶生产的发展，目前，对明胶生产中出现的污水进行处理时，生产过程中的污水会带有油脂，这部分油脂的存在对污水处理造成了一定的影响，且难以对污水中的污物异味进行吸附净化，从而影响装置对污水处理的效果。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种用于明胶生产用的污水处理装置，解决了目前，对明胶生产中出现的污水进行处理时，生产过程中的污水会带有油脂，这部分油脂的存在对污水处理造成了一定的影响，且难以对污水中的污物异味进行吸附净化，从而影响装置对污水处理效果的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于明胶生产用的污水处理装置，包括工作架，所述工作架的内部设置有工作箱，所述工作箱顶部的一侧设置有清洗装置，所述工作箱顶部的另一侧设置有进料箱，所述进料箱的两侧分别设置有第二水管，所述第二水管的一侧设置有烘干装置，所述工作箱的底部设置有过滤装置，所述过滤装置的底部设置有回收箱，所述回收箱的底部设置有连接盘，所述连接盘底部的四周分别设置有万向轮，所述万向轮的一侧设置有刹车装置。
优选的，所述清洗装置包括水箱，所述水箱的顶部设置有水泵，所述水泵的输出端设置有第一水管。
优选的，所述烘干装置包括加热器，所述加热器的输出端设置有加热管，所述加热管的一侧设置有加热箱，所述加热箱的内部设置有铁片。
优选的，所述加热箱的顶部设置有液压泵，所述液压泵的输出端设置有液压杆，所述液压杆的底部设置有圆形推盘。
优选的，所述过滤装置包括电机，所述电机的输出端设置有转动轴，所述转动轴的表面设置有过滤网，所述过滤网的两侧分别设置有圆形挡板。
优选的，所述刹车装置包括连接块，所述连接块的内部设置有第一转动杆，所述第一转动杆的表面设置有固定块，所述连接块的一侧设置有第二转动杆，所述第二转动杆的表面设置有限位块。
与现有技术相比，本实用新型的有益效果是：
通过设置的加热器工作，使加热管连接铁片对加热箱进行加热，对加热箱内部的污水进行烘干处理，从而降低了排入污水处理的水量，提高极大的环保效果，通过设置的电机工作，使转动轴带动过滤网在工作箱的内部进行转动，将圆形挡板远离加热箱的底部，将过滤网移动到加热箱的底部，对污水进行过滤，能够有效的将污水中异味，进行充分吸附净化，从而提高此设置对污水的处理效果。
（发明人：赖海山）
