申请日2020.12.17
公开（公告）日2021.09.07
IPC分类号C02F9/14
摘要
本实用新型公开一种好氧流化床一体化污水处理设备，具体涉及污水处理技术领域，包括池体，所述池体的内部设置有运输管，所述运输管的外部设置有套筒，所述运输管的顶部设置在套筒的内部，所述套筒的外壁固定连接有逆流过滤区，所述逆流过滤区的顶部设置有溢流堰，所述溢流堰设置在运输管的上方，所述运输管的底部设置有鼓风管，所述鼓风管的一端设置在运输管的底部，所述鼓风管的另一端贯穿池体并延伸至池体底部的外部，所述运输管的内部设置有好氧区，所述套筒的内部设置有缺氧区。本实用新型增强了处理效果，又减少了设备占地面积，节省了设备投资，同时也方便维护。
权利要求书

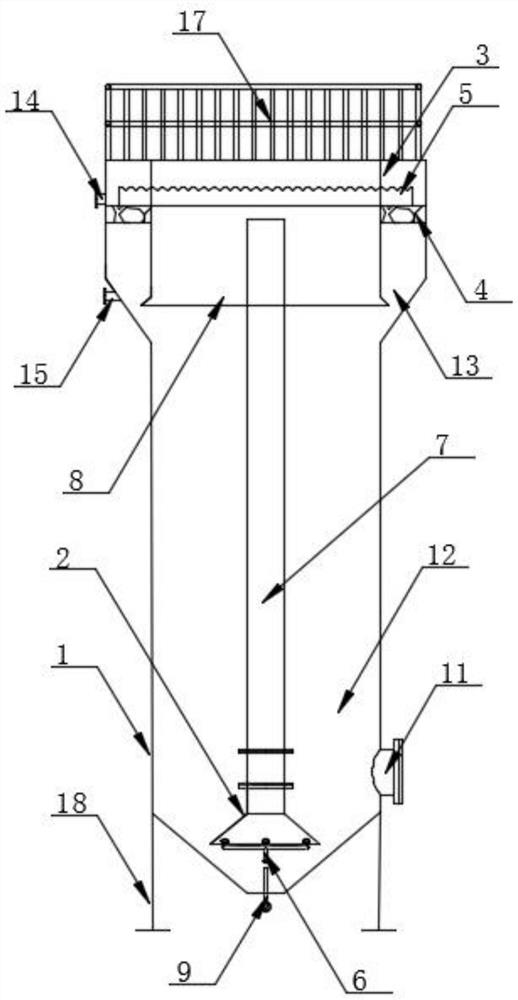

1.一种好氧流化床一体化污水处理设备，包括池体，其特征在于：所述池体的内部设置有运输管，所述运输管的外部设置有套筒，所述运输管的顶部设置在套筒的内部，
所述套筒的外壁固定连接有逆流过滤区，所述逆流过滤区的顶部设置有溢流堰，所述溢流堰设置在运输管的上方，所述运输管的底部设置有鼓风管，所述鼓风管的一端设置在运输管的底部，所述鼓风管的另一端贯穿池体并延伸至池体底部的外部，所述运输管的内部设置有好氧区，所述套筒的内部设置有缺氧区；
所述池体的底部设置有进水管，所述进水管的一端贯穿池体的底部并延伸至运输管的下方，所述运输管的一侧设置有放空管，所述池体一侧的底部外壁设置有检修人孔，所述检修人孔的一端贯穿池体。
2.根据权利要求1所述的一种好氧流化床一体化污水处理设备，其特征在于：所述运输管的四周设置有污泥自回流区，所述逆流过滤区的底部设置有沉淀区，所述污泥自回流区与沉淀区连通，所述池体顶部外壁分别设置有出水管和排泥管，所述出水管设置在排泥管的上方，所述出水管设置逆流过滤区的上方，所述排泥管设置在逆流过滤区的下方。
3.根据权利要求1所述的一种好氧流化床一体化污水处理设备，其特征在于：所述池体的顶部设置有走道板，所述走道板的两侧均设置有防护栏杆。
4.根据权利要求1所述的一种好氧流化床一体化污水处理设备，其特征在于：所述池体的形状设置为圆柱状，所述池体由Q235B碳钢材质组成，所述池体的底部形状设置为圆柱状，所述池体的底部设置有支撑架。
5.根据权利要求1所述的一种好氧流化床一体化污水处理设备，其特征在于：所述运输管的内壁涂有环氧煤沥青，所述运输管的外壁涂有环氧富锌漆。
6.根据权利要求1所述的一种好氧流化床一体化污水处理设备，其特征在于：所述逆流过滤区的形状设置为环形，所述逆流过滤区的内壁与套筒的外壁相连接，所述逆流过滤区的外壁与池体的内壁相连接，所述逆流过滤区内部填充有不同粒径规格的石英砂。
7.根据权利要求1所述的一种好氧流化床一体化污水处理设备，其特征在于：所述进水管与放空管的外壁均设置有气动阀门，所述进水管所属气动阀门的一侧设置有止回阀。
说明书
一种好氧流化床一体化污水处理设备
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种好氧流化床一体化污水处理设备。
背景技术
本实用新型好氧流化床一体化污水处理设备将污水处理工艺流程中的相关工艺单元有机组合，特别是将处理过程中的好氧区、缺氧区、沉淀区、过滤区、污泥自回流区无缝组合，在增强出水效果的同时，实现了污泥自回流的功能。
现有好氧流化床一体化设备大多将好氧区、缺氧区、沉淀区组合在一起，而将过滤和污泥回流单独设置为另外的装置。此种方式中好氧流化床与过滤和污泥回流装置分开设置，运行过程中沉淀区的出水的过滤和污泥回流需增加提升泵类设备，既增加了设备投资成本又增加了设备运行的能耗成本和占地面积。
针对日常工作中发现的现有好氧流化床设备的一些缺陷，本实用新型提供了一种新型的组合处理装置，其增强出水效果和污泥自回流的效果，同时又有效减少了设备的运行能耗成本、设备投资成本和占地面积。
实用新型内容
本实用新型提供一种好氧流化床一体化污水处理设备，旨在解决上述存在的设备的运行能耗成本、设备投资成本和占地面积太高的问题。
本实用新型是这样实现的，本实用新型提供如下技术方案：一种好氧流化床一体化污水处理设备，包括池体，所述池体的内部设置有运输管，所述运输管的外部设置有套筒，所述运输管的顶部设置在套筒的内部。
所述套筒的外壁固定连接有逆流过滤区，所述逆流过滤区的顶部设置有溢流堰，所述溢流堰设置在运输管的上方，所述运输管的底部设置有鼓风管，所述鼓风管的一端设置在运输管的底部，所述鼓风管的另一端贯穿池体并延伸至池体底部的外部，所述运输管的内部设置有好氧区，所述套筒的内部设置有缺氧区；
所述池体的底部设置有进水管，所述进水管的一端贯穿池体的底部并延伸至运输管的下方，所述运输管的一侧设置有放空管，所述池体一侧的底部外壁设置有检修人孔，所述检修人孔的一端贯穿池体。
在一个优选地实施方式中，所述运输管的四周设置有污泥自回流区，所述逆流过滤区的底部设置有沉淀区，所述污泥自回流区与沉淀区连通，所述池体顶部外壁分别设置有出水管和排泥管，所述出水管设置在排泥管的上方，所述出水管设置逆流过滤区的上方，所述排泥管设置在逆流过滤区的下方。
在一个优选地实施方式中，所述池体的顶部设置有走道板，所述走道板的两侧均设置有防护栏杆。
在一个优选地实施方式中，所述池体的形状设置为圆柱状，所述池体由Q235B碳钢材质组成，所述池体的底部形状设置为圆柱状，所述池体的底部设置有支撑架。
在一个优选地实施方式中，所述运输管的内壁涂有环氧煤沥青，所述运输管的外壁涂有环氧富锌漆。
在一个优选地实施方式中，所述逆流过滤区的形状设置为环形，所述逆流过滤区的内壁与套筒的外壁相连接，所述逆流过滤区的外壁与池体的内壁相连接，所述逆流过滤区内部填充有不同粒径规格的石英砂。
在一个优选地实施方式中，所述进水管与放空管的外壁均设置有气动阀门，所述进水管所属气动阀门的一侧设置有止回阀。
与现有技术相比，本实用新型的有益效果是：
1、通过设置好氧区、缺氧区和逆流过滤区，废水经提升泵提升从好氧流化床底部进入一体化设备的好氧区中，与污泥自回流区回流的污泥混合，通过曝气，在好氧区缓慢上升，在好氧区中污水中的有机物被微生物降解，废水中的氨氮被氧化为硝态氮，好氧区出水进入缺氧区，废水中的硝态氮被还原为氮气而予以去除，沉淀区的废水向上通过逆流过滤区，小颗粒污泥被再次截留，并在重力作用下下沉，通过将好氧区、缺氧区和逆流过滤区整合在一起，与现有技术相比，本实用新型增强了处理效果，又减少了设备占地面积，节省了设备投资，同时也方便维护；
2、通过设置运输管和放空管，运输管的内壁涂有环氧煤沥青，运输管的外壁涂有环氧富锌漆，确保了好氧流化床内部的污泥浓度和污水处理效果，好氧流化床底部放空管的阀门，定期开启排泥，确保系统的正常运行，与现有技术相比，运输管的内壁和外壁均涂抹有环氧煤沥青和环氧富锌漆，可以达到防腐的作用。
（发明人：罗先华;张勇）
