申请日2020.11.24
公开（公告）日2021.08.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种高集成度的污水处理装置，包括壳体，所述壳体内分别安装有沉淀筒和反应筒，所述沉淀筒的上端一侧安装有进水管，且进水管穿出壳体，所述沉淀筒相对进水管的一侧安装有出水管，且出水管与反应筒相连接，所述壳体位于反应筒的上端安装有储料箱，所述反应筒的外壁上安装有搅拌电机，所述搅拌电机位于反应筒内安装有搅拌轴，所述搅拌轴上安装有多个搅拌叶，所述储料箱位于反应筒内安装有下料管，所述反应筒外壁上安装有电机。本实用新型当凸轮推动第二滑动块时，封板通过推杆打开，第一滑动块挤压第一弹簧，使得在凸轮的转动下，可以进行间歇出料，使得可以起到自动投放药物的效果。
权利要求书

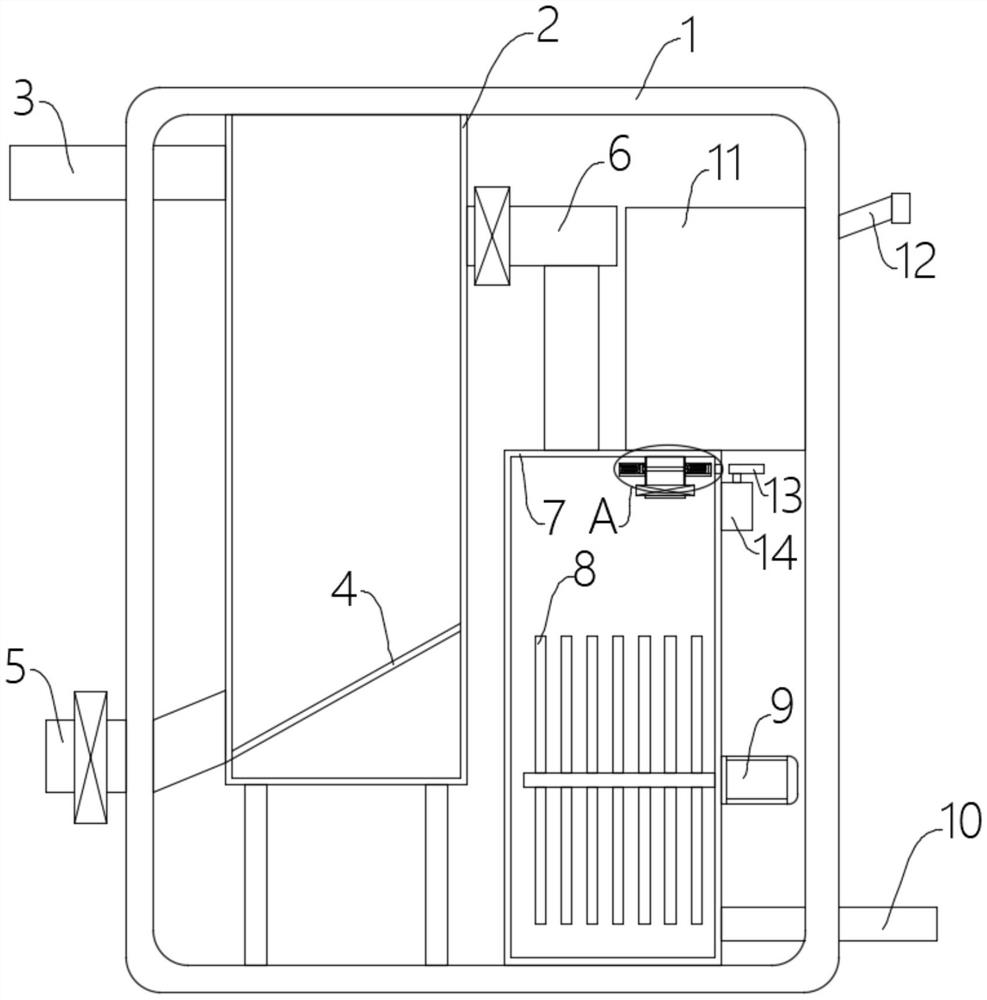

1.一种高集成度的污水处理装置，包括壳体(1)，其特征在于，所述壳体(1)内分别安装有沉淀筒(2)和反应筒(7)，所述沉淀筒(2)的上端一侧安装有进水管(3)，且进水管(3)穿出壳体(1)，所述沉淀筒(2)相对进水管(3)的一侧安装有出水管(6)，且出水管(6)与反应筒(7)相连接，所述壳体(1)位于反应筒(7)的上端安装有储料箱(11)，所述反应筒(7)的外壁上安装有搅拌电机(14)，所述搅拌电机(14)位于反应筒(7)内安装有搅拌轴，所述搅拌轴上安装有多个搅拌叶(8)，所述储料箱(11)位于反应筒(7)内安装有下料管(21)，所述反应筒(7)外壁上安装有电机(14)，所述电机(14)的输出轴安装有凸轮(13)，所述下料管(21)的左右两端分别固定有第一套框(22)和第二套框(16)，所述第一套框(22)内滑动连接有第一滑动块(24)，所述第一滑动块(24)上固定有封板(20)并穿进下料管(21)内，所述第一滑动块(24)和第一套框(22)内壁之间安装有第一弹簧(23)，所述第二套框(16)内滑动连接有第二滑动块(17)，所述第二滑动块(17)上固定有推杆(18)，所述第二滑动块(17)对应推杆(18)的一端固定有第二弹簧(19)并套设在推杆(18)上。
2.根据权利要求1所述的一种高集成度的污水处理装置，其特征在于，所述反应筒(7)的下端一侧安装有排水管(10)，且排水管(10)穿出壳体(1)。
3.根据权利要求1所述的一种高集成度的污水处理装置，其特征在于，所述壳体(1)的外壁上对应储料箱(11)的上端一侧安装有补料管(12)。
4.根据权利要求1所述的一种高集成度的污水处理装置，其特征在于，所述第二套框(16)的前后两侧均为开口设计，所述第二套框(16)对应凸轮(13)的一侧为开口，且反应筒(7)上对应凸轮(13)开设有活动口(15)。
5.根据权利要求1所述的一种高集成度的污水处理装置，其特征在于,所述第二滑动块(17)的上下两端均一体成型有导向块(25)，且第二套框(16)对应导向块(25)开设有滑道。
6.根据权利要求1所述的一种高集成度的污水处理装置，其特征在于,所述沉淀筒(2)内固定有滑料板(4)，所述沉淀筒(2)位于滑料板(4)的下端固定有排污管(5)，所述排污管(5)、出水管(6)和下料管(21)上均安装有控制阀。
说明书
一种高集成度的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种高集成度的污水处理装置。
背景技术
在许多工业加工领域当中，都容易产生大量的废水，而这些废水需要经过一定的处理才能达到排放标准，因此需要企业都必不可少的需要使用到污水处理装置；
而目前的污水处理的诸多工艺一般都配合不同的设备进行，存在占用面积大，集成度不够高的问题，对于一些废水排量较小的企业，提高了污水处理的成本。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的问题，而提出的一种高集成度的污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种高集成度的污水处理装置，包括壳体，所述壳体内分别安装有沉淀筒和反应筒，所述沉淀筒的上端一侧安装有进水管，且进水管穿出壳体，所述沉淀筒相对进水管的一侧安装有出水管，且出水管与反应筒相连接，所述壳体位于反应筒的上端安装有储料箱，所述反应筒的外壁上安装有搅拌电机，所述搅拌电机位于反应筒内安装有搅拌轴，所述搅拌轴上安装有多个搅拌叶，所述储料箱位于反应筒内安装有下料管，所述反应筒外壁上安装有电机，所述电机的输出轴安装有凸轮，所述下料管的左右两端分别固定有第一套框和第二套框，所述第一套框内滑动连接有第一滑动块，所述第一滑动块上固定有封板并穿进下料管内，所述第一滑动块和第一套框内壁之间安装有第一弹簧，所述第二套框内滑动连接有第二滑动块，所述第二滑动块上固定有推杆，所述第二滑动块对应推杆的一端固定有第二弹簧并套设在推杆上。
优选地，所述反应筒的下端一侧安装有排水管，且排水管穿出壳体。
优选地，所述壳体的外壁上对应储料箱的上端一侧安装有补料管。
优选地，所述第二套框的前后两侧均为开口设计，所述第二套框对应凸轮的一侧为开口，且反应筒上对应凸轮开设有活动口。
优选地，所述第二滑动块的上下两端均一体成型有导向块，且第二套框对应导向块开设有滑道。
优选地，所述沉淀筒内固定有滑料板，所述沉淀筒位于滑料板的下端固定有排污管，所述排污管、出水管和下料管上均安装有控制阀。
本实用新型与现有技术相比具有以下好处：
1、本实用新型当凸轮推动第二滑动块时，封板通过推杆打开，第一滑动块挤压第一弹簧，使得在凸轮的转动下，可以进行间歇出料，使得可以起到自动投放药物的效果，从而配合沉淀筒可以起到更高的集成度；
2、通过将沉淀筒和反应筒集合在一起，减少设备的占用面积，沉淀后的污泥可以通过排污口排出，通过搅拌电机带动搅拌轴转动，可以提高反应效率，避免消毒药物聚集影响消毒反应效果。
（发明人：吕海峰）
