申请日2020.12.31
公开（公告）日2021.08.31
IPC分类号C02F9/04
摘要
本实用新型适用于污水处理技术领域，提供了一种生活污水多级过滤处理装置，包括底座，所述底座的上表面固定连接有相对称的支撑架，两个所述支撑架相互靠近的一侧面共同固定连接有过滤箱，所述过滤箱的内侧壁固定连接有相对称的支撑块，两个所述支撑块的上表面共同放置有过滤框，所述过滤框的底面固定镶嵌有格栅，所述过滤框的底端固定连通有输送管，所述过滤箱的内壁固定连接有环形板，所述环形板的内壁固定连接有过滤板，所述输送管的底端贯穿环形板并延伸至环形板的下方。该生活污水多级过滤处理装置，达到了对生活污水多级过滤的效果，并且能够更好的对污水进行分解以及消毒，从而提高了过滤处理装置的过滤效果。
权利要求书

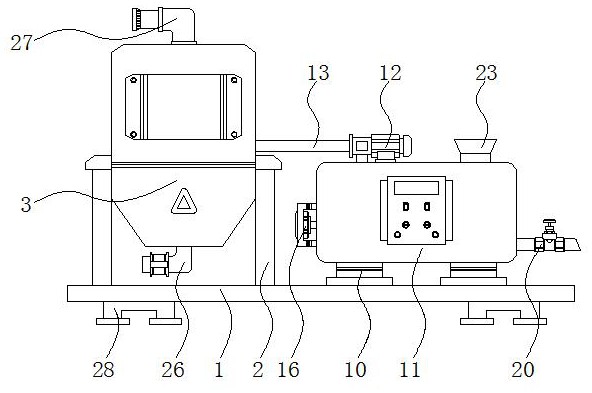

1.一种生活污水多级过滤处理装置，其特征在于：包括底座（1），所述底座（1）的上表面固定连接有相对称的支撑架（2），两个所述支撑架（2）相互靠近的一侧面共同固定连接有过滤箱（3），所述过滤箱（3）的内侧壁固定连接有相对称的支撑块（4），两个所述支撑块（4）的上表面共同放置有过滤框（5），所述过滤框（5）的底面固定镶嵌有格栅（6），所述过滤框（5）的底端固定连通有输送管（7），所述过滤箱（3）的内壁固定连接有环形板（8），所述环形板（8）的内壁固定连接有过滤板（9），所述输送管（7）的底端贯穿环形板（8）并延伸至环形板（8）的下方，所述底座（1）的上表面固定连接有两个支撑座（10），两个所述支撑座（10）的上表面共同固定连接有处理箱（11）；
所述处理箱（11）的上表面固定连接有水泵（12），所述水泵（12）的输入端固定连通有进水管（13），所述进水管（13）的左端贯穿过滤箱（3）并延伸至过滤箱（3）的内部，所述水泵（12）的输出端贯穿处理箱（11）并延伸至处理箱（11）的内部，所述处理箱（11）的内壁固定连接有隔板（14），所述隔板（14）的底面开设有漏孔（15），所述处理箱（11）的左侧面固定连接有电机（16），所述处理箱（11）的左侧面固定镶嵌有第一轴承（17），所述处理箱（11）的内侧壁固定镶嵌有第二轴承（19），所述电机（16）的输出端通过减速器固定连接有搅拌杆（18），所述搅拌杆（18）的右端贯穿第一轴承（17）并延伸至第二轴承（19）的内部，且搅拌杆（18）的外表面分别与第一轴承（17）的内圈和第二轴承（19）的内圈固定连接。
2.如权利要求1所述的一种生活污水多级过滤处理装置，其特征在于：所述隔板（14）的上表面固定连接有相对称的导流块（21），两个所述导流块（21）相互远离的一侧面均与处理箱（11）的内侧壁固定连接。
3.如权利要求1所述的一种生活污水多级过滤处理装置，其特征在于：所述处理箱（11）的上表面开设有注液孔（22），所述注液孔（22）的顶端固定连通有注液罩（23）。
4.如权利要求1所述的一种生活污水多级过滤处理装置，其特征在于：所述处理箱（11）的右侧面固定流通有排水管（20），所述过滤箱（3）的底面固定流通有排污管（26）。
5.如权利要求1所述的一种生活污水多级过滤处理装置，其特征在于：两个所述支撑块（4）的上表面均开设有滑孔（25），所述过滤框（5）的底面固定连接有相对称的滑块（24），两个所述滑块（24）的底端均延伸至滑孔（25）的内部。
6.如权利要求1所述的一种生活污水多级过滤处理装置，其特征在于：所述过滤箱（3）的上表面固定连通有连接头（27），所述底座（1）的底面固定连接有两个防滑座（28）。
说明书
一种生活污水多级过滤处理装置
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种生活污水多级过滤处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
而生活污水在排放过程中，需要使用过滤处理装置对污水进行过滤处理，但是现有的过滤处理装置过滤效率较差，达不到多级过滤的效果，为此，我们提供一种生活污水多级过滤处理装置来解决以上问题。
实用新型内容
本实用新型提供一种生活污水多级过滤处理装置，旨在解决现有的过滤处理装置过滤效率较差，达不到多级过滤效果的问题。
本实用新型是这样实现的，一种生活污水多级过滤处理装置，包括底座，所述底座的上表面固定连接有相对称的支撑架，两个所述支撑架相互靠近的一侧面共同固定连接有过滤箱，所述过滤箱的内侧壁固定连接有相对称的支撑块，两个所述支撑块的上表面共同放置有过滤框，所述过滤框的底面固定镶嵌有格栅，所述过滤框的底端固定连通有输送管，所述过滤箱的内壁固定连接有环形板，所述环形板的内壁固定连接有过滤板，所述输送管的底端贯穿环形板并延伸至环形板的下方，所述底座的上表面固定连接有两个支撑座，两个所述支撑座的上表面共同固定连接有处理箱。
所述处理箱的上表面固定连接有水泵，所述水泵的输入端固定连通有进水管，所述进水管的左端贯穿过滤箱并延伸至过滤箱的内部，所述水泵的输出端贯穿处理箱并延伸至处理箱的内部，所述处理箱的内壁固定连接有隔板，所述隔板的底面开设有漏孔，所述处理箱的左侧面固定连接有电机，所述处理箱的左侧面固定镶嵌有第一轴承，所述处理箱的内侧壁固定镶嵌有第二轴承，所述电机的输出端通过减速器固定连接有搅拌杆，所述搅拌杆的右端贯穿第一轴承并延伸至第二轴承的内部，且搅拌杆的外表面分别与第一轴承的内圈和第二轴承的内圈固定连接。
优选的，所述隔板的上表面固定连接有相对称的导流块，两个所述导流块相互远离的一侧面均与处理箱的内侧壁固定连接。
优选的，所述处理箱的上表面开设有注液孔，所述注液孔的顶端固定连通有注液罩。
优选的，所述处理箱的右侧面固定流通有排水管，所述过滤箱的底面固定流通有排污管。
优选的，两个所述支撑块的上表面均开设有滑孔，所述过滤框的底面固定连接有相对称的滑块，两个所述滑块的底端均延伸至滑孔的内部。
优选的，所述过滤箱的上表面固定连通有连接头，所述底座的底面固定连接有两个防滑座。
与现有技术相比，本实用新型的有益效果是：本实用新型的一种生活污水多级过滤处理装置，通过设有的连接头，起到与生活污水排放管道快速连通的作用，能够对生活污水更好的处理，通过设有的过滤框和格栅，并与过滤板的配合，可以对生活污水进行有效的过滤，同时能够对污水中杂物以及悬浮物进行收集，达到对生活污水多级过滤的效果，通过设有的水泵，并与进水管的配合，可以对过滤箱内部的污水进行吸入，并会排放至处理箱的内部再次进行处理，通过设有的注液孔和注液罩，起到对消毒处理液注入的作用，能够在处理箱内部更好的对污水进行分解以及消毒，从而提高了过滤处理装置的过滤效果。
（发明人：何海周;袁金梅）
