申请日2021.05.27
公开（公告）日2021.09.24
IPC分类号C02F9/04
摘要
本发明涉及化工设备的技术领域，且公开了一种用于化工污水的净化处理装置，包括外壳，所述外壳的内部固定连接有支板，支板的外部转动连接有凸轮，外壳的内部滑动连接有筛斗，外壳的外部固定连接有电机，电机的外部固定连接有转轴，转轴的外部固定连接有转动齿轮，转动齿轮的外部啮合有活动齿轮，通过本装置所有结构之间的相互作用下，可以使得在污水进入本装置后可以通过筛斗将大块的杂质筛除，并且在絮凝剂的作用下对剩余的污水进行处理，在正极板、负极板、电介质板之间的作用下对污水中的沉淀物进行检测，从而达到了可以检测装置内污水的反应情况的效果，保证了污水不会在反应完成前被排出，减轻了操作者的劳动强度。
权利要求书

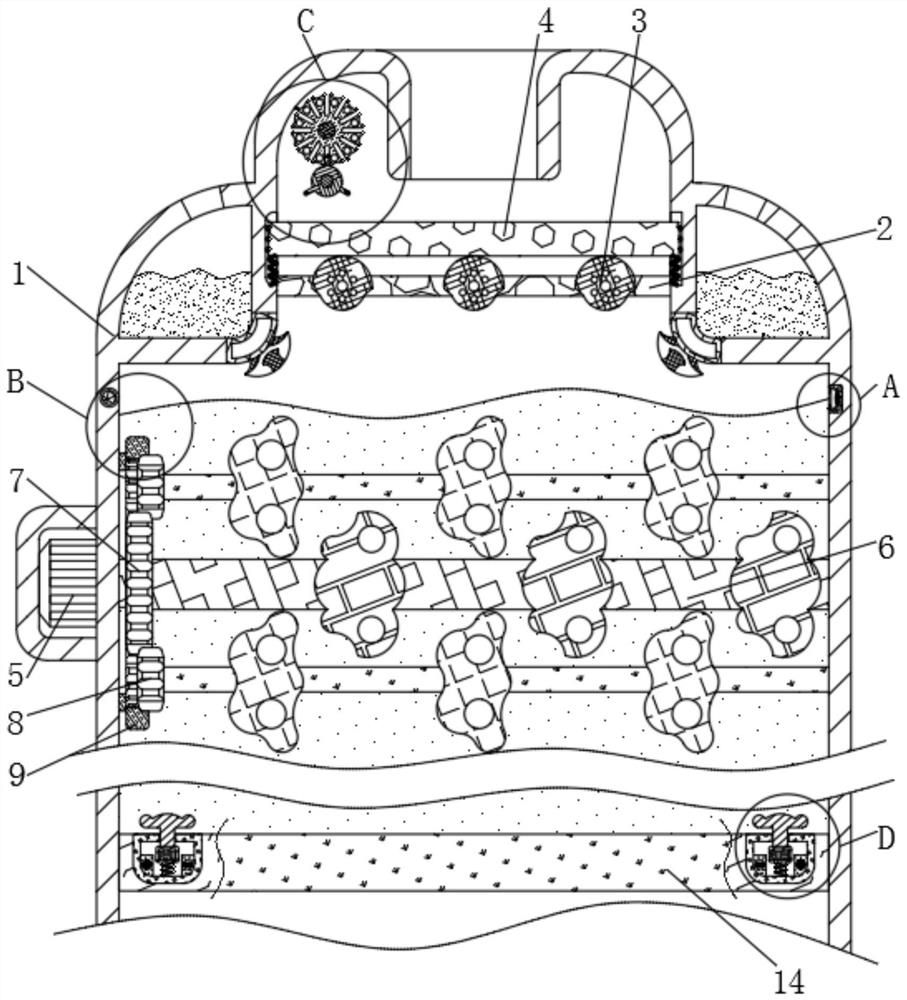

1.一种用于化工污水的净化处理装置，包括外壳(1)，其特征在于：所述外壳(1)的内部固定连接有支板(2)，支板(2)的外部转动连接有凸轮(3)，外壳(1)的内部滑动连接有筛斗(4)，外壳(1)的外部固定连接有电机(5)，电机(5)的外部固定连接有转轴(6)，转轴(6)的外部固定连接有转动齿轮(7)，转动齿轮(7)的外部啮合有活动齿轮(8)，活动齿轮(8)的外部啮合有齿圈(9)，外壳(1)的内部固定连接有灯珠(10)，外壳(1)的内部固定连接有光敏组件(11)，外壳(1)的内部转动连接有拨杆轮(12)，外壳(1)的内部转动连接有槽轮(13)，外壳(1)的内部固定连接有检测壳(14)，检测壳(14)的内部固定连接有箱体(15)，箱体(15)的内部固定连接有正极板(16)，箱体(15)的内部固定连接有负极板(17)，箱体(15)的外部滑动连接有滑杆(18)，检测壳(14)的内部转动连接有螺杆(19)，检测壳(14)的内部转动连接有转盘(20)。
2.根据权利要求1所述的一种用于化工污水的净化处理装置，其特征在于：所述外壳(1)的表面开设有进水孔，进水孔位置与筛斗(4)的位置相对应，支板(2)的外部转动连接有不少于三个凸轮(3)，所有的凸轮(3)与筛斗(4)接触，外壳(1)的内表面开设有短槽，筛斗(4)的外部固定连接有不少于两个的连接弹簧，所有的连接弹簧固定连接在短槽的内侧，筛斗(4)的外部转动连接有滚轮，滚轮滚动连接在短槽的内侧。
3.根据权利要求1所述的一种用于化工污水的净化处理装置，其特征在于：所述转轴(6)的外部固定连接有搅拌块，活动齿轮(8)的数量不少于三个，所有的活动齿轮(8)等角度均匀的分布在转动齿轮(7)的外部，每个活动齿轮(8)的外部固定连接有搅拌杆，齿圈(9)固定连接在外壳(1)的内部。
4.根据权利要求1所述的一种用于化工污水的净化处理装置，其特征在于：所述光敏组件(11)主要由遮光壳、透明壳和光敏电阻组成，遮光壳固定连接在外壳(1)的内部，透明壳镶嵌在遮光壳的外部，透明壳与灯珠(10)的位置相对应，光敏电阻固定连接在遮光壳的内部，透明壳的规格与光敏电阻的规格相匹配，外壳(1)的内侧设置有存料箱，存料箱表面开设有进料孔，存料箱的内部固定连接有电磁阀，电磁阀的外部固定连接有喷头。
5.根据权利要求1所述的一种用于化工污水的净化处理装置，其特征在于：所述拨杆轮(12)的外部设置有拨杆，槽轮(13)的表面开设有凹槽，拨杆的规格与凹槽的规格相匹配且位置相对应，槽轮(13)的外部设置有触点，外壳(1)的内部设置有与触点规格相匹配的触板。
6.根据权利要求1所述的一种用于化工污水的净化处理装置，其特征在于：所述滑杆(18)的内部固定连接有电介质板，正极板(16)与负极板(17)的规格相匹配且位置相对应，滑杆(18)的外部固定连接有伸缩弹簧，伸缩弹簧固定连接在箱体(15)的内部，转盘(20)的外部设置有齿牙，齿牙的规格与螺杆(19)外部齿牙的规格相匹配且位置相对应，转盘(20)的内部设置有挡板，挡板的表面开设有环槽，转盘(20)的外部设置有短柱，短柱滑动连接在环槽的内侧，转盘(20)的内部设置有筛网。
7.根据权利要求1所述的一种用于化工污水的净化处理装置，其特征在于：所述凸轮(3)、拨杆轮(12)、螺杆(19)均与驱动电源电连接，电机(5)、灯珠(10)、电磁阀均与外部电源电连接，驱动电源、外部电源、触板、光敏电阻、电介质板、触块均与控制中枢电连接。
说明书
一种用于化工污水的净化处理装置
技术领域
本发明涉及化工设备的技术领域，具体为一种用于化工污水的净化处理装置。
背景技术
化工设备，化学工业生产中所用的机器和设备的总称，化工生产中为了将原料加工成一定规格的成品，往往需要经过原料预处理、化学反应以及反应产物的分离和精制等一系列化工过程，实现这些过程所用的机械，常常都被划归为化工设备。
在现在的化工产品生产过程中会产生较多的污水，这些污水如果不处理的话会对大自然造成巨大的影响，现在的污水处理多数采用过滤后加入絮凝剂对污水进行处理，但是在对污水处理时，需要将污水注入反应容器，这时人们需要观察注入污水的多少，并且向污水中注入絮凝剂，但是人工处理无法准确的确定絮凝剂的用量，这时就很有可能造成物料浪费，甚至是无法对污水处理干净，而且在处理过程中也需要操作者观察污水中的变化，由于其反应较慢，操作者无法准确的判断容器内的反应情况，这样就很有可能在反应未结束后就将污水排出，这样就很容易造成环境污染。
所以针对这些问题，我们需要一种用于化工污水的净化处理装置来解决。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于化工污水的净化处理装置，具备可以确定注入絮凝剂的用量并且加速其反应速度、可以检测装置内污水的反应情况的优点，解决了无法对絮凝剂的用量进行控制、无法检测装置内部污水的反应情况的问题。
(二)技术方案
为实现上述可以确定注入絮凝剂的用量并且加速其反应速度、可以检测装置内污水的反应情况的目的，本发明提供如下技术方案：一种用于化工污水的净化处理装置，包括外壳，所述外壳的内部固定连接有支板，支板的外部转动连接有凸轮，外壳的内部滑动连接有筛斗，外壳的外部固定连接有电机，电机的外部固定连接有转轴，转轴的外部固定连接有转动齿轮，转动齿轮的外部啮合有活动齿轮，活动齿轮的外部啮合有齿圈，外壳的内部固定连接有灯珠，外壳的内部固定连接有光敏组件，外壳的内部转动连接有拨杆轮，外壳的内部转动连接有槽轮，外壳的内部固定连接有检测壳，检测壳的内部固定连接有箱体，箱体的内部固定连接有正极板，箱体的内部固定连接有负极板，箱体的外部滑动连接有滑杆，检测壳的内部转动连接有螺杆，检测壳的内部转动连接有转盘。
优选的，所述外壳的表面开设有进水孔，进水孔位置与筛斗的位置相对应，支板的外部转动连接有不少于三个凸轮，所有的凸轮与筛斗接触，外壳的内表面开设有短槽，筛斗的外部固定连接有不少于两个的连接弹簧，所有的连接弹簧固定连接在短槽的内侧，筛斗的外部转动连接有滚轮，滚轮滚动连接在短槽的内侧。
优选的，所述转轴的外部固定连接有搅拌块，活动齿轮的数量不少于三个，所有的活动齿轮等角度均匀的分布在转动齿轮的外部，每个活动齿轮的外部固定连接有搅拌杆，齿圈固定连接在外壳的内部。
优选的，所述光敏组件主要由遮光壳、透明壳和光敏电阻组成，遮光壳固定连接在外壳的内部，透明壳镶嵌在遮光壳的外部，透明壳与灯珠的位置相对应，光敏电阻固定连接在遮光壳的内部，透明壳的规格与光敏电阻的规格相匹配，外壳的内侧设置有存料箱，存料箱表面开设有进料孔，存料箱的内部固定连接有电磁阀，电磁阀的外部固定连接有喷头。
优选的，所述拨杆轮的外部设置有拨杆，槽轮的表面开设有凹槽，拨杆的规格与凹槽的规格相匹配且位置相对应，槽轮的外部设置有触点，外壳的内部设置有与触点规格相匹配的触板。
优选的，所述滑杆的内部固定连接有电介质板，正极板与负极板的规格相匹配且位置相对应，滑杆的外部固定连接有伸缩弹簧，伸缩弹簧固定连接在箱体的内部，转盘的外部设置有齿牙，齿牙的规格与螺杆外部齿牙的规格相匹配且位置相对应，转盘的内部设置有挡板，挡板的表面开设有环槽，转盘的外部设置有短柱，短柱滑动连接在环槽的内侧，转盘的内部设置有筛网。
优选的，所述凸轮、拨杆轮、螺杆均与驱动电源电连接，电机、灯珠、电磁阀均与外部电源电连接，驱动电源、外部电源、触板、光敏电阻、电介质板、触块均与控制中枢电连接。
优选的，所述灯珠在初始状态下常亮，光敏电阻可以接收到灯珠的光照，光敏电阻阻值最小，电流最大，电磁阀通电后其内部会产生内部通道，絮凝剂通过内部通道进入喷头中，喷头将絮凝剂喷出。
优选的，所述正极板和负极板与电介质板的正对面积不同会导致电流不同，正对面积越大，电流越大，反之电流越小，当污水注入装置内部时，电介质板与正极板和负极板的正对面积为电介质板的一半。
(三)有益效果
与现有技术相比，本发明提供了一种用于化工污水的净化处理装置，具备以下有益效果：
1、该用于化工污水的净化处理装置，通过电机、转轴、转动齿轮、活动齿轮、齿圈、灯珠、光敏组件、拨杆轮、槽轮之间的相互作用下，可以使得在污水进入本装置时，可以通过灯珠与光敏组件确定出污水的高度，并且在拨杆轮与槽轮的作用下可以确定絮凝剂的用量，并且在搅拌杆的作用下使得絮凝剂与污水充分混合，从而达到了可以确定注入絮凝剂的用量并且加速其反应速度的效果，提高了工作效率。
2、该用于化工污水的净化处理装置，通过本装置所有结构之间的相互作用下，可以使得在污水进入本装置后可以通过筛斗将大块的杂质筛除，并且在絮凝剂的作用下对剩余的污水进行处理，在正极板、负极板、电介质板之间的作用下对污水中的沉淀物进行检测，从而达到了可以检测装置内污水的反应情况的效果，保证了污水不会在反应完成前被排出，减轻了操作者的劳动强度。
（发明人：季俊如）
