申请日2021.01.27
公开（公告）日2021.09.21
IPC分类号C02F9/14
摘要
本实用新型公开了一种多级污水处理装置，包括沉淀池、过滤室、杀菌室；沉淀池内放置有过滤网筐，且沉淀池通过一号进水管与过滤室相连通；过滤室内设置有主水管，主水管上自上而下依次设置有一号高压喷头、一级过滤层、二号高压喷头、二级过滤层；过滤室的底部还设置有氧气管，氧气管上设有曝气器；过滤室通过二号进水管与杀菌室相连通，杀菌室内纵向设置有闸板门，闸板门将过滤室分隔为反硝化池、紫外灭菌室。本新型实现污水的多级处理，处理效果极佳，且整个处理过程不会产生有害副产物，有效提升污水处理效率和效果。
权利要求书

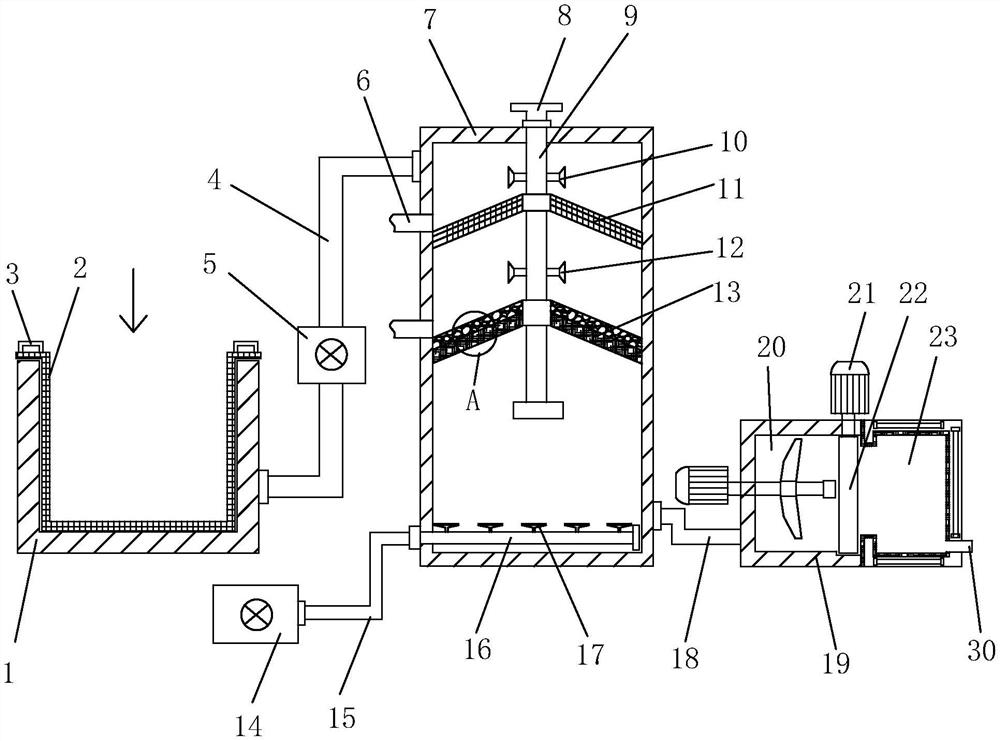

1.一种多级污水处理装置，包括沉淀池(1)，其特征在于：它还包括过滤室(7)、杀菌室(19)；
所述沉淀池(1)内放置有过滤网筐(2)，过滤网筐(2)的表面呈网格状，所述沉淀池(1)通过一号进水管(4)与过滤室(7)相连通，且一号进水管(4)上设置有水泵(5)；
所述过滤室(7)内设置有主水管(9)，主水管(9)上自上而下依次设置有一号高压喷头(10)、一级过滤层(11)、二号高压喷头(12)、二级过滤层(13)，所述一号高压喷头(10)、二号高压喷头(12)均与主水管(9)相连通，一级过滤层(11)、二级过滤层(13)均以主水管(9)为中心围设成倒锥状；
所述过滤室(7)的底部还设置有氧气管(16)，氧气管(16)上设有曝气器(17)，且氧气管(16)穿出过滤室(7)并连通有进气管(15)，进气管(15)连通有鼓风机(14)；
所述过滤室(7)通过二号进水管(18)与杀菌室(19)相连通，所述杀菌室(19)内纵向设置有闸板门(22)，闸板门(22)带有提升电机(21)，且闸板门(22)将过滤室(7)分隔为反硝化池(20)、紫外灭菌室(23)，紫外灭菌室(23)连通有排水口(30)。
2.根据权利要求1所述的多级污水处理装置，其特征在于：所述过滤网筐(2)上设置有提拉把手(3)。
3.根据权利要求2所述的多级污水处理装置，其特征在于：所述主水管(9)的顶端从过滤室(7)内穿出并形成清洗水接口(8)。
4.根据权利要求3所述的多级污水处理装置，其特征在于：所述过滤室(7)还连通有排渣口(6)。
5.根据权利要求4所述的多级污水处理装置，其特征在于：所述一级过滤层(11)、二级过滤层(13)在中心位置处与主水管(9)固定连接、在倒锥状的底端边缘位置处与过滤室(7)固定连接。
6.根据权利要求5所述的多级污水处理装置，其特征在于：所述一级过滤层(11)为金属过滤器，所述二级过滤层(13)由位于上层的石英砂过滤层(131)、位于下层的活性炭过滤层(132)组成。
7.根据权利要求6所述的多级污水处理装置，其特征在于：所述紫外灭菌室(23)具有夹腔(26)，夹腔(26)内安装有紫外灭菌灯(28)，且夹腔(26)的内壁为可透光内壁(27)。
说明书
一种多级污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种多级污水处理装置。
背景技术
随着生活水平的提高及工业发展，污水的排出量越来越大，大量的污水对环境造成了很大的破坏，现如今人们的环保观念日益加强，水环境问题也越来越受到广泛重视，因此，污水在排放前的处理成为人们研究的热点问题之一。现有的污水处理装置一般设置多级反应池，将污水在各反应池中长时间静置，从而使杂质沉淀或者使污水充分发生化学反应，然而，此种处理方式效率低下，过滤不够彻底，处理效果一般；并且，污水处理最后进行消毒的时候通常是在污水中投加消毒剂，不但会产生有害副产物，且污水处理效率低下。
实用新型内容
为了解决上述技术所存在的不足之处，本实用新型提供了一种多级污水处理装置。
为了解决以上技术问题，本实用新型采用的技术方案是：一种多级污水处理装置，包括沉淀池，它还包括过滤室、杀菌室；
沉淀池内放置有过滤网筐，过滤网筐的表面呈网格状，沉淀池通过一号进水管与过滤室相连通，且一号进水管上设置有水泵；
过滤室内设置有主水管，主水管上自上而下依次设置有一号高压喷头、一级过滤层、二号高压喷头、二级过滤层，一号高压喷头、二号高压喷头均与主水管相连通，一级过滤层、二级过滤层均以主水管为中心围设成倒锥状；
过滤室的底部还设置有氧气管，氧气管上设有曝气器，且氧气管穿出过滤室并连通有进气管，进气管连通有鼓风机；
过滤室通过二号进水管与杀菌室相连通，杀菌室内纵向设置有闸板门，闸板门带有提升电机，且闸板门将过滤室分隔为反硝化池、紫外灭菌室，紫外灭菌室连通有排水口。
进一步地，过滤网筐上设置有提拉把手。
进一步地，主水管的顶端从过滤室内穿出并形成清洗水接口。
进一步地，过滤室还连通有排渣口。
进一步地，一级过滤层、二级过滤层在中心位置处与主水管固定连接、在倒锥状的底端边缘位置处与过滤室固定连接。
进一步地，一级过滤层为金属过滤器，二级过滤层由位于上层的石英砂过滤层、位于下层的活性炭过滤层组成。
进一步地，紫外灭菌室具有夹腔，夹腔内安装有紫外灭菌灯，且夹腔的内壁为可透光内壁。
本实用新型公开了一种多级污水处理装置，具有独立的物理分离沉淀池，通过分离网筐实现固体垃圾分离，无需长时间静置分离，且分离网筐可取出，方便了固体垃圾的收集；过滤室内设置有多级过滤结构，充分确保过滤效果；通过反硝化处理去除氮磷等杂质，最终，紫外灭菌充分杀灭病毒，不会产生有害副产物，提升污水处理效率和效果。
（发明人：董丁;张晓琨）
