申请日2020.12.31
公开（公告）日2021.09.24
IPC分类号B01D36/04
摘要
本实用新型涉及污水处理设备技术领域，尤其是一种污水处理杂质分离装置，包括箱体，箱体的左侧设置有进水管，箱体的右侧设置有排水管，箱体的上端对称设置有支撑板，两块支撑板间贯穿设置有集渣管，集渣管的内腔设置有旋转推杆，集渣管的外侧套设有转套，转套的外侧均匀设置有打捞漏板，打捞漏板远离转套一侧设置有挡板，转套均匀开设有与打捞漏板相匹配的第一通槽，集渣管的上侧开设有第二通槽，箱体的内腔左侧设置有第一挡水板，第一挡水板的左侧设置有集渣盒，集渣盒的上表面对称设置有提拉杆，集渣盒的上端外侧均匀开设有漏液孔。本实用新型能够对污水进行初步去除杂质，能够自动打捞漂浮的杂物并排出装置。
权利要求书

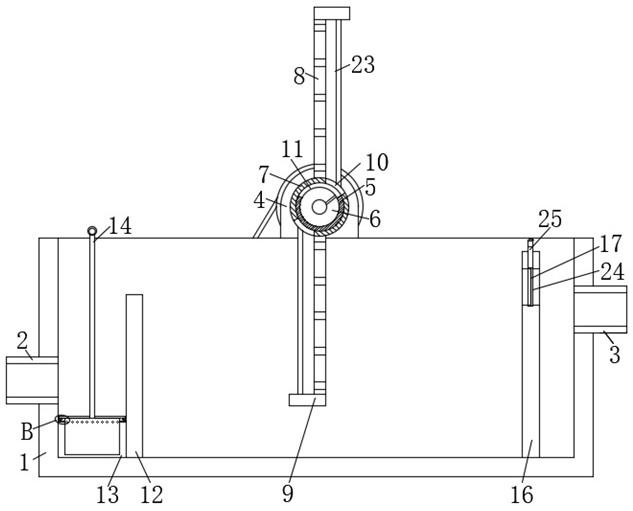

1.一种污水处理杂质分离装置，包括箱体（1），其特征在于，所述箱体（1）的左侧设置有进水管（2），箱体（1）的右侧设置有排水管（3）；所述箱体（1）的上端对称设置有支撑板（4），两块支撑板（4）间贯穿设置有集渣管（5）；所述集渣管（5）的内腔设置有旋转推杆（6），集渣管（5）的外侧套设有转套（7）；所述转套（7）的外侧均匀设置有打捞漏板（8），打捞漏板（8）远离转套（7）一侧设置有挡板（9）；所述转套（7）均匀开设有与打捞漏板（8）相匹配的第一通槽（10）；所述集渣管（5）的上侧开设有第二通槽（11）；所述箱体（1）的内腔左侧设置有第一挡水板（12），第一挡水板（12）的左侧设置有集渣盒（13）；所述集渣盒（13）的上表面对称设置有提拉杆（14），集渣盒（13）的上端外侧均匀开设有漏液孔（15）；所述箱体（1）的内腔右侧设置有第二挡水板（16），第二挡水板（16）的上部开设有溢流通槽，溢流通槽内设置有过滤网（17）；所述箱体（1）的一侧设置有托板（18），托板（18）的上部设置有驱动旋转推杆（6）和转套（7）的驱动机构（19）；所述箱体（1）的一侧设置有电气控制箱（20）。
2.根据权利要求1所述的一种污水处理杂质分离装置，其特征在于，所述驱动机构（19）包括驱动电机（190）、第一皮带轮（191）、传动皮带（192）、第二皮带轮（193）、传动套（194）和连接套（195）；所述托板（18）的上部设置有驱动电机（190），驱动电机（190）的主轴外侧套设有第一皮带轮（191）；所述转套（7）的一端贯穿支撑板（4）外侧套设有第二皮带轮（193），第二皮带轮（193）与第一皮带轮（191）间设置有传动皮带（192）传动；所述旋转推杆（6）的一端外侧套设有传动套（194），传动套（194）远离旋转推杆（6）一端设置有连接套（195），连接套（195）外侧与转套（7）螺纹连接；所述连接套（195）为反牙螺纹；所述驱动电机（190）与电气控制箱（20）电性连接。
3.根据权利要求1所述的一种污水处理杂质分离装置，其特征在于，所述进水管（2）的位置高度低于第一挡水板（12），进水管（2）的位置高度高于集渣盒（13）；所述第一挡水板（12）的高度大于第二挡水板（16）的溢流通槽。
4.根据权利要求1所述的一种污水处理杂质分离装置，其特征在于，所述集渣盒（13）的上端开设有安装槽，安装槽内安装设置有刮板（21）；所述刮板（21）外侧分别与箱体（1）的内侧壁和第一挡水板（12）贴合，刮板（21）的内侧设置有涨紧压条（22）；所述涨紧压条（22）通过连接螺栓与集渣盒（13）连接固定。
5.根据权利要求1所述的一种污水处理杂质分离装置，其特征在于，所述打捞漏板（8）的一侧对称设置有导料板（23），导料板（23）远离打捞漏板（8）一端设置呈楔形，导料板（23）与箱体（1）的内侧壁贴合。
6.根据权利要求1所述的一种污水处理杂质分离装置，其特征在于，所述第二挡水板（16）的上端开设有与溢流通槽相连通的插槽，插槽内插设有安装边框（24）；所述安装边框（24）内设置有过滤网（17），安装边框（24）的上端设置有提拉板（25）。
说明书
一种污水处理杂质分离装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种污水处理杂质分离装置。
背景技术
提随着经济的迅速发展、城镇化建设步伐的加快，城市面积越来越大，居住人口越来越多，造成了生活污水的大量产生，城市污水排放也越来越多，造成河流污染日趋严重、河道淤积也逐步加剧，河流水质普遍恶化、水生生物消失、生态系统严重退化，为了解决上述问题通常采用污水处理器对污水进行净化，但污水还包含有大量的杂质，在进行污水处理前需要将污水中的各种大体积杂质进行去除操作，才能进行后续的污水净化处理，现有的污水处理中大多依靠隔离栅等去除大体积杂质，但是容易造成阻塞，降低污水处理速率，需要依靠人工捞取杂质，增加了工作人员的劳动量。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理杂质分离装置，使其能够对污水进行初步去除杂质，能够自动打捞漂浮的杂物并排出装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种污水处理杂质分离装置，包括箱体，所述箱体的左侧设置有进水管，箱体的右侧设置有排水管；所述箱体的上端对称设置有支撑板，两块支撑板间贯穿设置有集渣管；所述集渣管的内腔设置有旋转推杆，集渣管的外侧套设有转套；所述转套的外侧均匀设置有打捞漏板，打捞漏板远离转套一侧设置有挡板；所述转套均匀开设有与打捞漏板相匹配的第一通槽；所述集渣管的上侧开设有第二通槽；所述箱体的内腔左侧设置有第一挡水板，第一挡水板的左侧设置有集渣盒；所述集渣盒的上表面对称设置有提拉杆，集渣盒的上端外侧均匀开设有漏液孔；所述箱体的内腔右侧设置有第二挡水板，第二挡水板的上部开设有溢流通槽，溢流通槽内设置有过滤网；所述箱体的一侧设置有托板，托板的上部设置有驱动旋转推杆和转套的驱动机构；所述箱体的一侧设置有电气控制箱。
优选的，所述驱动机构包括驱动电机、第一皮带轮、传动皮带、第二皮带轮、传动套和连接套；所述托板的上部设置有驱动电机，驱动电机的主轴外侧套设有第一皮带轮；所述转套的一端贯穿支撑板外侧套设有第二皮带轮，第二皮带轮与第一皮带轮间设置有传动皮带传动；所述旋转推杆的一端外侧套设有传动套，传动套远离旋转推杆一端设置有连接套，连接套外侧与转套螺纹连接；所述连接套为反牙螺纹；所述驱动电机与电气控制箱电性连接。
优选的，所述进水管的位置高度低于第一挡水板，进水管的位置高度高于集渣盒；所述第一挡水板的高度大于第二挡水板的溢流通槽。
优选的，所述集渣盒的上端开设有安装槽，安装槽内安装设置有刮板；所述刮板外侧分别与箱体的内侧壁和第一挡水板贴合，刮板的内侧设置有涨紧压条；所述涨紧压条通过连接螺栓与集渣盒连接固定。
优选的，所述打捞漏板的一侧对称设置有导料板，导料板远离打捞漏板一端设置呈楔形，导料板与箱体的内侧壁贴合。
优选的，所述第二挡水板的上端开设有与溢流通槽相连通的插槽，插槽内插设有安装边框；所述安装边框内设置有过滤网，安装边框的上端设置有提拉板。
本实用新型提出的一种污水处理杂质分离装置，有益效果在于：
1、通过在箱体的进水端设置的第一挡水板，使得流入的污水流速减缓，从而污水中杂质可以自动沉降，同时通过设置的可提拉的集渣盒，使得沉降渣子便于清除。
2、通过在箱体的上部设置的可旋转的打捞漏板，使得污水中漂浮杂物能够从污水中被自动打捞出来，降低了工作人员的劳动强度。
3、通过在集渣管中设置的旋转推板，使得被打捞的杂物能够被自动运输出箱体，降低了工作人员的劳动强度。
（发明人：王刚）
