申请日2021.01.05
公开（公告）日2021.09.24
IPC分类号C02F9/02
摘要
本实用新型公开了一种环保型染色污水处理与回收装置，包括底板，所述底板的上表面固定连接有箱体，箱体的一侧内壁固定连接有两个漏孔板，所述底板的上表面固定连接有安装座，安装座的上表面固定连接有气缸，气缸活塞杆的一端固定连接有连接杆，连接杆的一端固定连接有回型导轨，所述两个漏孔板之间固定连接有固定柱，固定柱活动连接有伸缩架。本实用新型不仅能够通过推料板将漏孔板上的活性炭推出出料口，方便工作人员对活性炭进行处理，同时能够通过粗滤网和细滤网能够对染色排放后的污水中污物进行两次过滤，提高了装置的过滤效果，还能够通过进料斗方便工作人员向漏孔板上添加活性炭，提高了装置的便捷性。
权利要求书

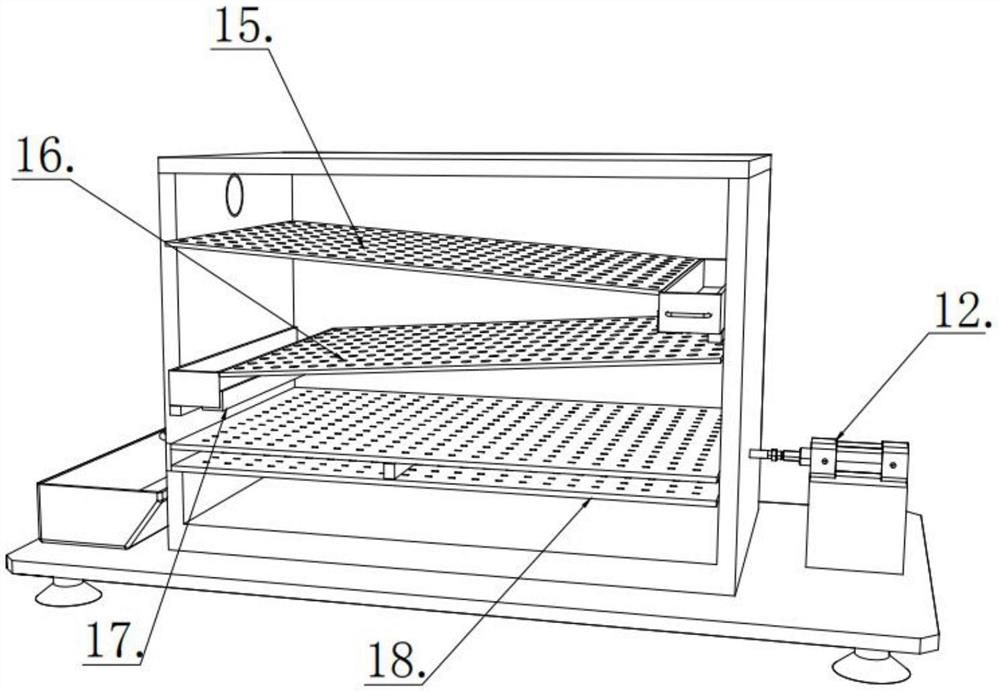

1.一种环保型染色污水处理与回收装置，包括底板(2)，其特征在于，所述底板(2)的上表面固定连接有箱体(1)，箱体(1)的一侧内壁固定连接有两个漏孔板(18)，所述底板(2)的上表面固定连接有安装座(13)，安装座(13)的上表面固定连接有气缸(12)，气缸(12)活塞杆的一端固定连接有连接杆，连接杆的一端固定连接有回型导轨(22)，所述两个漏孔板(18)之间固定连接有固定柱(21)，固定柱(21)活动连接有伸缩架(20)，伸缩架(20)的一端固定连接有推料板(19)，且推料板(19)与漏孔板(18)相接触，所述伸缩架(20)的一侧固定连接有两个连接柱，且连接柱与回型导轨(22)滑动连接，所述箱体(1)的一侧内壁固定连接有粗滤网(15)，所述箱体(1)的两侧内壁均固定连接有第一导轨(17)，第一导轨(17)其中一个的一侧活动连接有第二抽拉盒(11)，且粗滤网(15)与第二抽拉盒(11)相接触，所述箱体(1)的一侧内壁固定连接有细滤网(16)，所述第一导轨(17)另一个的一侧活动连接有第一抽拉盒(5)，且细滤网(16)与第一抽拉盒(5)相接触，所述箱体(1)的一侧开设有出料口，出料口内活动连接有挡块(6)。
2.根据权利要求1所述的一种环保型染色污水处理与回收装置，其特征在于，所述箱体(1)的一侧开设有排水口，排水口内固定连接有排水管(14)。
3.根据权利要求1所述的一种环保型染色污水处理与回收装置，其特征在于，所述挡块(6)的一侧固定连接有把手(9)，把手(9)的一侧固定连接有防滑垫。
4.根据权利要求1所述的一种环保型染色污水处理与回收装置，其特征在于，所述底板(2)的上表面固定连接有收集盒(8)，且收集盒(8)与箱体(1)相固定。
5.根据权利要求2所述的一种环保型染色污水处理与回收装置，其特征在于，所述箱体(1)的一侧开设有进料口，进料口内固定连接有进料斗(3)，进料斗(3)的一侧开设有安装孔，安装孔内活动连接有挡板(4)。
6.根据权利要求1所述的一种环保型染色污水处理与回收装置，其特征在于，所述箱体(1)的一侧开设有进水口，进水口内固定连接有进水管(10)。
7.根据权利要求1所述的一种环保型染色污水处理与回收装置，其特征在于，所述底板(2)的底部固定连接有多个地脚(7)，且地脚(7)对称分布。
说明书
一种环保型染色污水处理与回收装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种环保型染色污水处理与回收装置。
背景技术
缝纫线是指缝合纺织材料、塑料、皮革制品和缝订书刊等用的线，缝纫线具备可缝性、耐用性与外观质量的特点，缝纫线因其材料的不同大体上分为，天然纤维型、化纤型、混合型三种，缝纫线的特点也因其材料的的不同具有其独特的性能。
缝纫线加工过程中需要对其进行染色处理，染色过程中不可避免的会产生染色污水，我们一般会对染色污水进行处理后排放，目前市场上的污水过滤一般都是投加混凝剂，然后沉淀池沉淀，然而这种沉淀污泥不便处理很容易导致第二次污染，因此，提出一种环保型染色污水处理与回收装置显得非常必要。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种环保型染色污水处理与回收装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种环保型染色污水处理与回收装置，包括底板，所述底板的上表面固定连接有箱体，箱体的一侧内壁固定连接有两个漏孔板，所述底板的上表面固定连接有安装座，安装座的上表面固定连接有气缸，气缸活塞杆的一端固定连接有连接杆，连接杆的一端固定连接有回型导轨，所述两个漏孔板之间固定连接有固定柱，固定柱活动连接有伸缩架，伸缩架的一端固定连接有推料板，且推料板与漏孔板相接触，所述伸缩架的一侧固定连接有两个连接柱，且连接柱与回型导轨滑动连接，所述箱体的一侧内壁固定连接有粗滤网，所述箱体的两侧内壁均固定连接有第一导轨，第一导轨其中一个的一侧活动连接有第二抽拉盒，且粗滤网与第二抽拉盒相接触，所述箱体的一侧内壁固定连接有细滤网，所述第一导轨另一个的一侧活动连接有第一抽拉盒，且细滤网与第一抽拉盒相接触，所述箱体的一侧开设有出料口，出料口内活动连接有挡块。
进一步的，所述箱体的一侧开设有排水口，排水口内固定连接有排水管。
进一步的，所述挡块的一侧固定连接有把手，把手的一侧固定连接有防滑垫。
进一步的，所述底板的上表面固定连接有收集盒，且收集盒与箱体相固定。
进一步的，所述箱体的一侧开设有进料口，进料口内固定连接有进料斗，进料斗的一侧开设有安装孔，安装孔内活动连接有挡板。
进一步的，所述箱体的一侧开设有进水口，进水口内固定连接有进水管。
进一步的，所述底板的底部固定连接有多个地脚，且地脚对称分布。
本实用新型的有益效果为：
1.通过在伸缩板板上安装推料板的设置，气缸带动伸缩架上的推料板移动，从而使推料板能够将漏孔板上的活性炭推出出料口，从而方便工作人员对活性炭进行处理，不会造成二次污染，提高了装置的自动化程度。
2.通过在箱体上连接第一抽拉盒和第二抽拉盒的设置，粗滤网和细滤网能够对污水中的污物进行两次过滤，然后过滤后的污物进入到第一抽拉盒和第二抽拉盒中，拉动第一抽拉盒和第二抽拉盒，从而对装置内的污物进行清理，提高了装置的便捷性。
3.通过进料斗与挡板的配合使用，挡板插入进料斗内，从而能够阻挡漏孔板上的活性炭从进料斗内出去，当需要添加活性炭时，把挡板从进料斗内拉出，从而方便工作人员向漏孔板上添加活性炭，提高了装置的灵活性。
（发明人：吴凤明）
