申请日2021.08.31
公开（公告）日2021.09.28
IPC分类号B01D29/03; B01D29/94; B01D29/96
摘要

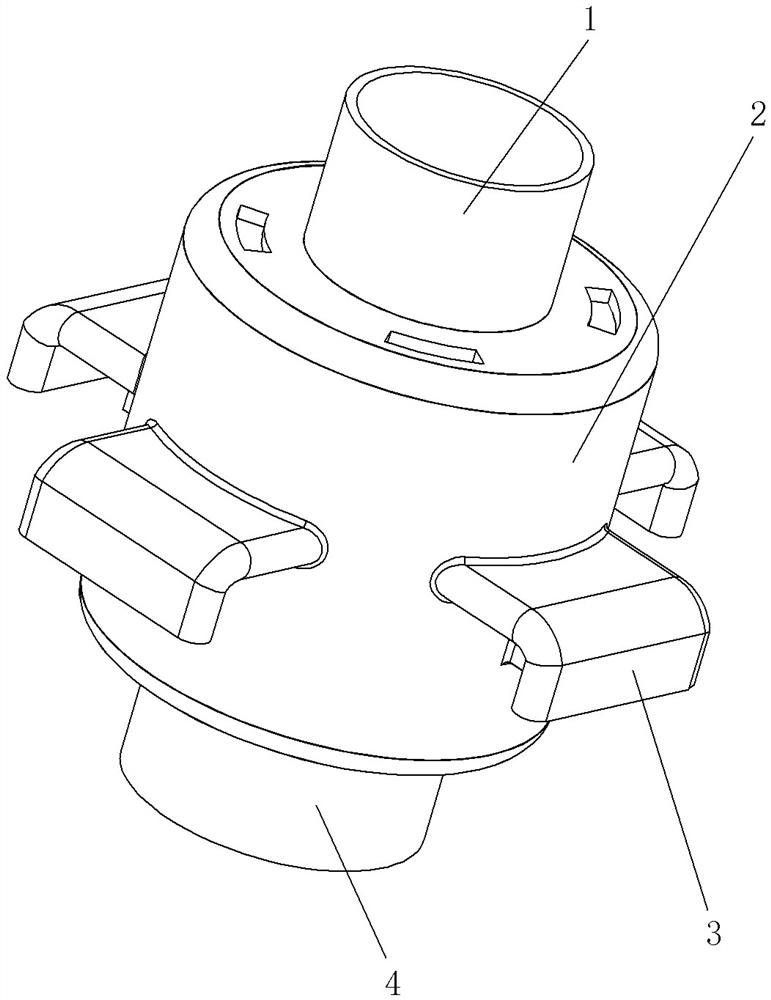

本发明涉及污水处理技术领域，具体涉及一种冶金工业污水净化设备。一种冶金工业污水净化设备包括外筒、多个排污管道、内筒、锥形滤网组件、卡紧装置和多个弹条。内筒的上端设置有进水管，外筒的下端设置有出水管；多个排污管道沿外筒的周向方向均布设置于外筒上；内筒可上下滑动且可转动地设置于外筒内，外筒的上端设置有竖直孔，卡紧装置沿外筒的周向方向均布设置于外筒内壁；锥形滤网组件设置于内筒内，下边缘连接内筒的内壁，锥形滤网组件位于锥形环板的下方，内筒内壁和锥形环板围成开口朝下的空气腔；内筒的周向方向均布设置有多个排污口；多个弹条沿内筒的周向方向均布设置，以解决现有的污水过滤装置无法自动排污的问题。
权利要求书
1.一种冶金工业污水净化设备，包括净化处理装置，其特征在于：还包括过滤装置，过滤装置包括外筒、多个排污管道、内筒、锥形滤网组件、卡紧装置和多个弹条；内筒的上端设置有进水管，外筒的下端设置有出水管；多个排污管道沿外筒的周向方向均布设置于外筒上；内筒可上下滑动且可转动地设置于外筒内，外筒的上端设置有竖直孔，竖直孔连通外界与内筒；内筒上设置有第一组锁紧孔和第二组锁紧孔，第二组锁紧孔设置于第一组锁紧孔的上方；卡紧装置沿外筒的周向方向均布设置于外筒内壁；内筒的上部内侧设置有锥形环板，锥形环板位于进水管的下方，锥形滤网组件设置于内筒内，下边缘连接内筒的内壁，锥形滤网组件位于锥形环板的下方，内筒内壁和锥形环板围成开口朝下的空气腔；内筒的周向方向均布设置有多个用于排出锥形滤网组件下端聚集的垃圾的排污口；多个弹条沿内筒的周向方向均布设置，弹条的上端与锥形滤网组件连接，弹条的下端连接于出水管的上边缘；在初始位置时，外筒封堵排污口，内筒封堵排污管道，排污口位于排污管道的上方，卡紧装置插入第一组锁紧孔使内筒位于最高位置；污水从进水管进入经过锥形滤网组件，污水中的垃圾被锥形滤网组件拦截，垃圾会在锥形滤网组件和内筒之间逐渐堆积升高，并进入空气腔内，压缩空气腔内的空气，当空气腔内的气压与进水管的气压相等时，随着污水的持续排入，锥形滤网组件受到冲击力会大于多个弹条的弹力和卡紧装置对内筒的阻力，卡紧装置开始与第一组锁紧孔脱离，内筒向下移动，多个弹条被压缩蓄力，内筒向下移动的同时顺时针转动，当排污口与排污管道位于同一高度并对准时，卡紧装置插入第二组锁紧孔中，垃圾在空气腔内气压和进水管水流的作用下进入排污管道，当空气腔内的垃圾排出后，内筒在多个弹条释放弹力的作用下恢复初始位置，通过锥形滤网组件的污水排入净化处理装置中进行净化。
2.根据权利要求1所述的一种冶金工业污水净化设备，其特征在于：卡紧装置包括多个卡紧部；卡紧部包括水平开设于外筒内壁的弹簧槽、弹簧和圆销；圆销插入弹簧槽内，弹簧水平设置位于弹簧槽内，弹簧的一端连接外筒，另一端连接圆销，圆销用于插入第一组锁紧孔或第二组锁紧孔。
3.根据权利要求2所述的一种冶金工业污水净化设备，其特征在于：第一组锁紧孔包括多个第一通孔，多个第一通孔沿内筒周向方向均布设置；第二组锁紧孔包括多个第二通孔，多个第二通孔沿内筒周向方向均布设置，两个第一通孔之间均设置有一个第二通孔，相邻两个的第一通孔和位于两个第一通孔之间的第二通孔连线为等腰三角形。
4.根据权利要求3所述的一种冶金工业污水净化设备，其特征在于：锥形滤网组件包括安装环、分水板和滤网；安装环设置于内筒的内壁，分水板的中部向上拱起，中部处于进水管的下方，分水板设置于滤网的上端，滤网的下端设置于安装环上，弹条的上端连接安装环。
5.根据权利要求4所述的一种冶金工业污水净化设备，其特征在于：锥形环板下端与滤网的距离小于锥形环板上端与滤网的距离。
6.根据权利要求5所述的一种冶金工业污水净化设备，其特征在于：弹条的上端向上逆时针旋转，弹条的上端与内筒轴线的距离大于弹条的下端与内筒轴线的距离。
7.根据权利要求6所述的一种冶金工业污水净化设备，其特征在于：排污口与滤网的下端位于同一高度。
8.根据权利要求7所述的一种冶金工业污水净化设备，其特征在于：弹簧槽位于排污管道的下方。
9.根据权利要求8所述的一种冶金工业污水净化设备，其特征在于：外筒包括竖直部、上水平部和下水平部；上水平部和下水平部分别设置于竖直部的上端和下端，竖直孔设置上水平部。
说明书
一种冶金工业污水净化设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种冶金工业污水净化设备。
背景技术
冶金工业产品繁多，生产流程各成系列，排放出大量污水，是污染环境的主要废水之一，循环用水是冶金污水治理的一项重要措施，发展和采用不用水或少用水及无污染或少污染的新工艺、新技术，随着社会的发展，对冶金用工业污水处理装置的应用愈加广泛，因此，对一种便于对滤网进行清洁的冶金工业污水净化装置的需求日益增长。
目前市场上出现的冶金工业污水净化设备大多数结构简单，功能单一，对滤网的取出非常的麻烦，不仅浪费了工作的时间也增加了工人的体力投入，给滤网的清洗带来了很多的不便。
发明内容
本发明提供一种冶金工业污水净化设备，以解决现有的污水过滤装置无法自动排污的问题。
本发明的一种冶金工业污水净化设备采用如下技术方案：
一种冶金工业污水净化设备包括净化处理装置和过滤装置，过滤装置包括外筒、多个排污管道、内筒、锥形滤网组件、卡紧装置和多个弹条；内筒的上端设置有进水管，外筒的下端设置有出水管；多个排污管道沿外筒的周向方向均布设置于外筒上；内筒可上下滑动且可转动地设置于外筒内，外筒的上端设置有竖直孔，竖直孔连通外界与内筒；内筒上设置有第一组锁紧孔和第二组锁紧孔，第二组锁紧孔设置于第一组锁紧孔的上方；卡紧装置沿外筒的周向方向均布设置于外筒内壁；内筒的上部内侧设置有锥形环板，锥形环板位于进水管的下方，锥形滤网组件设置于内筒内，下边缘连接内筒的内壁，锥形滤网组件位于锥形环板的下方，内筒内壁和锥形环板围成开口朝下的空气腔；内筒的周向方向均布设置有多个用于排出锥形滤网组件下端聚集的垃圾的排污口；多个弹条沿内筒的周向方向均布设置，弹条的上端与锥形滤网组件连接，弹条的下端连接于出水管的上边缘；在初始位置时，外筒封堵排污口，内筒封堵排污管道，排污口位于排污管道的上方，卡紧装置插入第一组锁紧孔使内筒位于最高位置；污水从进水管进入经过锥形滤网组件，污水中的垃圾被锥形滤网组件拦截，垃圾会在锥形滤网组件和内筒之间逐渐堆积升高，并进入空气腔内，压缩空气腔内的空气，当空气腔内的气压与进水管的气压相等时，随着污水的持续排入，锥形滤网组件受到冲击力会大于多个弹条的弹力和卡紧装置对内筒的阻力，卡紧装置开始与第一组锁紧孔脱离，内筒向下移动，多个弹条被压缩蓄力，内筒向下移动的同时顺时针转动，当排污口与排污管道位于同一高度并对准时，卡紧装置插入第二组锁紧孔中，垃圾在空气腔内气压和进水管水流的作用下进入排污管道，当空气腔内的垃圾排出后，内筒在多个弹条释放弹力的作用下恢复初始位置，通过锥形滤网组件的污水排入净化处理装置中进行净化。
进一步地，卡紧装置包括多个卡紧部；卡紧部包括水平开设于外筒内壁的弹簧槽、弹簧和圆销；圆销插入弹簧槽内，弹簧水平设置位于弹簧槽内，弹簧的一端连接外筒，另一端连接圆销，圆销用于插入第一组锁紧孔或第二组锁紧孔。
进一步地，第一组锁紧孔包括多个第一通孔，多个第一通孔沿内筒周向方向均布设置；第二组锁紧孔包括多个第二通孔，多个第二通孔沿内筒周向方向均布设置，两个第一通孔之间均设置有一个第二通孔，相邻两个的第一通孔和位于两个第一通孔之间的第二通孔连线为等腰三角形。
进一步地，锥形滤网组件包括安装环、分水板和滤网；安装环设置于内筒的内壁，分水板的中部向上拱起，中部处于进水管的下方，分水板设置于滤网的上端，滤网的下端设置于安装环上，弹条的上端连接安装环。
进一步地，锥形环板下端与滤网的距离小于锥形环板上端与滤网的距离。
进一步地，弹条的上端向上逆时针旋转，弹条的上端与内筒轴线的距离大于弹条的下端与内筒轴线的距离。
进一步地，排污口与滤网的下端位于同一高度。
进一步地，弹簧槽位于排污管道的下方。
进一步地，外筒包括竖直部、上水平部和下水平部；上水平部和下水平部分别设置于竖直部的上端和下端，竖直孔设置上水平部。
本发明的有益效果是：本发明的一种冶金工业污水净化设备在对污水进行净化处理之前，先利用过滤装置对污水中的杂质进行处理，在对冶金工业污水进行过滤时，随着污水的继续排入，过滤装置会自动打开排污管道进行自动排污。空气腔内的气压会随着垃圾堆积逐渐变大，进而当空气腔内的垃圾排出时，在气压的作用下排污过程更快。弹条的回弹的过程是一个快速爆发的逆时针旋转回弹的过程，此时进水管处的水流会在这个过程中短暂的加压，水流在经过分水板后，水流在滤网和锥形环板之间流动，此时水流会受到锥形环板挤压，水流速度加快，水流对在滤网上的垃圾的冲力加大，滤网此时是一个旋转的状态，滤网上的垃圾又在离心力的作用下减小对滤网的压力，更易被水流向内筒壁方向冲去，实现了滤网在堵塞时自动排污。
（发明人：朱品英;高建中）
