申请日2021.08.04
公开（公告）日2021.09.28
IPC分类号B01D36/04; C02F9/02
摘要
本发明公开了一种可变滤芯污水初步处理设备，包括机架，所述机架上安装有锥形罐，所述机架上安装有动力机构，所述锥形罐上安装有排污机构，所述排污机构上分别安装有变距滤芯和旋流机构，所述变距滤芯包括固定在锥形罐内壁上的主滤片，所述主滤片的边缘环形等距固定插设有多个电磁管柱，多个所述电磁管柱的两端共同对称滑动套设安装有两个副滤片。通过离心旋流的方式将污水较大杂质进行沉降除杂，并通过变距滤芯精细过滤的方式进行细小杂质的滤除，且通过变距冲洗的方式冲洗变距滤芯并使得冲洗杂质旋流沉降，实现了污水的初步处理，处理效率高，减少了耗材的使用量，降低了水的浪费量，更加环保且使用成本更低。
权利要求书

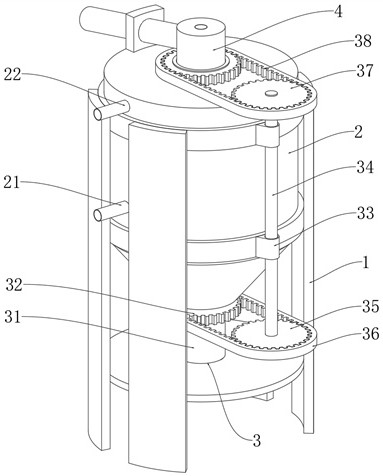

1.一种可变滤芯污水初步处理设备，包括机架（1），其特征在于，所述机架（1）上安装有锥形罐（2），所述机架（1）上安装有动力机构（3），所述锥形罐（2）上安装有排污机构（4），所述排污机构（4）上分别安装有变距滤芯（5）和旋流机构（6），所述变距滤芯（5）包括固定在锥形罐（2）内壁上的主滤片（51），所述主滤片（51）的边缘环形等距固定插设有多个电磁管柱（53），多个所述电磁管柱（53）的两端共同对称滑动套设安装有两个副滤片（52），两个所述副滤片（52）与主滤片（51）的滤孔投影交错设置；
每个所述电磁管柱（53）的两端均安装有两个电磁盘（54），每个所述电磁管柱（53）的两端均滑动套设有两个磁套（55），每个所述磁套（55）均滑动套设在对应的电磁盘（54）上，每个所述磁套（55）远离电磁管柱（53）的一端均安装有永磁盘（56），每个所述磁套（55）靠近主滤片（51）的一端均固定安装在对应副滤片（52）远离主滤片（51）的侧壁上，两个所述副滤片（52）与锥形罐（2）的内侧壁之间滑动连接，每个所述电磁管柱（53）的两端均套设有连个复位弹簧（57），每个所述复位弹簧（57）的两端分别固定在电磁盘（54）上和磁套（55）的内端壁上。
2.根据权利要求1所述的一种可变滤芯污水初步处理设备，其特征在于，所述排污机构（4）包括固定安装在锥形罐（2）内底壁上的密封输送管（41），所述密封输送管（41）的下端侧壁上对称开设有多个进污口（42），所述密封输送管（41）的上端延伸至锥形罐（2）的上方并位于侧壁上插设安装有排污管（45），所述排污管（45）向下倾斜并固定安装在锥形罐（2）的上表面，所述锥形罐（2）的底部转动插设有排污轴（43），所述排污轴（43）的上端转动插设在密封输送管（41）的上端，所述排污轴（43）上安装有多孔螺旋叶（44）。
3.根据权利要求2所述的一种可变滤芯污水初步处理设备，其特征在于，所述密封输送管（41）位于锥形罐（2）内的一段上密封转动套设有传动管（46），所述传动管（46）的上端延伸至锥形罐（2）的上方并安装有驱动齿轮（47），所述传动管（46）与锥形罐（2）的上顶壁之间密封转动连接，所述主滤片（51）和两个副滤片（52）与传动管（46）之间密封转动连接。
4.根据权利要求3所述的一种可变滤芯污水初步处理设备，其特征在于，所述旋流机构（6）包括固定套设安装在传动管（46）上的旋流盘（61），所述旋流盘（61）的底壁上环形等距安装有多个旋流杆（62），每个所述旋流杆（62）的下端均安装有离心旋流叶片（63）。
5.根据权利要求3所述的一种可变滤芯污水初步处理设备，其特征在于，所述动力机构（3）包括安装在机架（1）上的动力电机（31），所述排污轴（43）的下端延伸至锥形罐（2）的下方并与动力电机（31）的机轴固定连接，所述动力电机（31）的机轴上安装有动力齿轮（32），所述机架（1）上竖直安装有多个轴座（33），多个所述轴座（33）上共同转动插设有传动轴（34），所述传动轴（34）的下端安装有第一传动齿轮（35），所述第一传动齿轮（35）与动力齿轮（32）之间共同安装有第一传动链带（36），所述传动轴（34）的上端安装有第二传动齿轮（37），所述第二传动齿轮（37）和驱动齿轮（47）之间共同安装有第二传动链带（38）。
6.根据权利要求1所述的一种可变滤芯污水初步处理设备，其特征在于，所述锥形罐（2）的外侧壁上分别插设有污水管（21）和净水管（22），所述污水管（21）与锥形罐（2）的连接处位于变距滤芯（5）的下方，所述净水管（22）与锥形罐（2）的连接处位于变距滤芯（5）的上方。
说明书
一种可变滤芯污水初步处理设备
技术领域
本发明涉及污水处理领域，尤其涉及一种可变滤芯污水初步处理设备。
背景技术
现有的污水初步处理设备通常采用处理池沉淀或滤箱直接过滤的方式，处理池沉淀所需沉淀时间较长，则效率较低，适用范围较小，而过滤箱直接过滤效率高，占地小，适用范围更广，但过滤箱内的过滤材料因过滤大量污水而极容易堵塞，则需要频繁更换内部过滤材料，增加了耗材的使用量，即增加了使用成本，而具备反冲洗过滤箱即便降低了耗材的使用量，但反向冲洗过滤材料导致大量水浪费，不够环保。
发明内容
本发明的目的是为了解决现有技术中存在更换滤芯过滤法需要消耗大量耗材，增加使用成本，而反冲清洗造成大量水浪费的问题，而提出的一种可变滤芯污水初步处理设备。
为了实现上述目的，本发明采用了如下技术方案：
一种可变滤芯污水初步处理设备，包括机架，所述机架上安装有锥形罐，所述机架上安装有动力机构，所述锥形罐上安装有排污机构，所述排污机构上分别安装有变距滤芯和旋流机构，所述变距滤芯包括固定在锥形罐内壁上的主滤片，所述主滤片的边缘环形等距固定插设有多个电磁管柱，多个所述电磁管柱的两端共同对称滑动套设安装有两个副滤片，两个所述副滤片与主滤片的滤孔投影交错设置；
每个所述电磁管柱的两端均安装有两个电磁盘，每个所述电磁管柱的两端均滑动套设有两个磁套，每个所述磁套均滑动套设在对应的电磁盘上，每个所述磁套远离电磁管柱的一端均安装有永磁盘，每个所述磁套靠近主滤片的一端均固定安装在对应副滤片远离主滤片的侧壁上，两个所述副滤片与锥形罐的内侧壁之间滑动连接，每个所述电磁管柱的两端均套设有连个复位弹簧，每个所述复位弹簧的两端分别固定在电磁盘上和磁套的内端壁上。
进一步，所述排污机构包括固定安装在锥形罐内底壁上的密封输送管，所述密封输送管的下端侧壁上对称开设有多个进污口，所述密封输送管的上端延伸至锥形罐的上方并位于侧壁上插设安装有排污管，所述排污管向下倾斜并固定安装在锥形罐的上表面，所述锥形罐的底部转动插设有排污轴，所述排污轴的上端转动插设在密封输送管的上端，所述排污轴上安装有多孔螺旋叶。
进一步，所述密封输送管位于锥形罐内的一段上密封转动套设有传动管，所述传动管的上端延伸至锥形罐的上方并安装有驱动齿轮，所述传动管与锥形罐的上顶壁之间密封转动连接，所述主滤片和两个副滤片与传动管之间密封转动连接。
进一步，所述旋流机构包括固定套设安装在传动管上的旋流盘，所述旋流盘的底壁上环形等距安装有多个旋流杆，每个所述旋流杆的下端均安装有离心旋流叶片。
进一步，所述动力机构包括安装在机架上的动力电机，所述排污轴的下端延伸至锥形罐的下方并与动力电机的机轴固定连接，所述动力电机的机轴上安装有动力齿轮，所述机架上竖直安装有多个轴座，多个所述轴座上共同转动插设有传动轴，所述传动轴的下端安装有第一传动齿轮，所述第一传动齿轮与动力齿轮之间共同安装有第一传动链带，所述传动轴的上端安装有第二传动齿轮，所述第二传动齿轮和驱动齿轮之间共同安装有第二传动链带。
进一步，所述锥形罐的外侧壁上分别插设有污水管和净水管，所述污水管与锥形罐的连接处位于变距滤芯的下方，所述净水管与锥形罐的连接处位于变距滤芯的上方。
优点在于：通过离心旋流的方式将污水较大杂质进行沉降除杂，并通过变距滤芯精细过滤的方式进行细小杂质的滤除，且通过变距冲洗的方式冲洗变距滤芯并使得冲洗杂质旋流沉降，实现了污水的初步处理，处理效率高，减少了耗材的使用量，降低了水的浪费量，更加环保且使用成本更低。
（发明人：高翔;高丽军;何伟;马乐瞻）
