申请日2020.09.24
公开（公告）日2021.09.03
IPC分类号C02F3/30
摘要
本实用新型公开了一种组合式箱体微动力污水一体化处理装置，包括厌氧反应池，内部设有若干个厌氧填料层、污水提升泵和连接水管；第一好氧反应池，内部设有若干个第一好氧填料层、曝气管道和污泥回流泵；第二好氧反应池，内部设有若干个第二好氧填料层、隔板、压缩装置和污泥储存装置，由缺氧环境到厌氧环境以及好氧的变化，使得微生物在厌氧填料层和好氧填料层上挂膜，减少了污水中的有机物以及氮磷等污染物的含量，降低了污水中的污染物质，同时能够处理堆积的污泥，提高污水处理效率，达到对污水进行无害化处置的目的；本实用新型还通过设置智能检测仪、溶解氧检测仪和智能控制器，可对污水各个处理过程进行实时监控，节省了人工成本。
权利要求书
1.一种组合式箱体微动力污水一体化处理装置，其特征在于，包括：
厌氧反应池，所述厌氧反应池的侧面连接有进水管，所述厌氧反应池的内部设有若干个厌氧填料层、污水提升泵和连接水管，所述连接水管与污水提升泵连接；
第一好氧反应池，设置在所述厌氧反应池的侧面且与厌氧反应池相连通，所述第一好氧反应池的顶部设有通风孔，所述第一好氧反应池的内部设有若干个第一好氧填料层、曝气管道和污泥回流泵，所述曝气管道设置在第一好氧填料层的底部，所述污泥回流泵设置在第一好氧反应池的内底部；
第二好氧反应池，设置在所述第一好氧反应池的侧面且与第一好氧反应池相连通，所述第二好氧反应池的顶部设有通风孔，所述第二好氧反应池的侧面连接有出水管，所述第二好氧反应池的内部设有若干个第二好氧填料层、隔板、压缩装置和污泥储存装置，所述隔板设置在第二好氧填料层的下方，所述压缩装置和污泥储存装置均设置在隔板的下方，所述污泥储存装置与压缩装置连接，所述压缩装置与污泥回流泵连接。
2.根据权利要求1所述的组合式箱体微动力污水一体化处理装置，其特征在于，所述厌氧反应池的顶部设有清掏口，所述厌氧反应池的内部对应清掏口的位置设有进水提拉装置、格栅组件和进水堰。
3.根据权利要求1所述的组合式箱体微动力污水一体化处理装置，其特征在于，所述第一好氧反应池的内部顶部设有进水分布器，所述进水分布器与所述连接水管连接。
4.根据权利要求1所述的组合式箱体微动力污水一体化处理装置，其特征在于，所述曝气管道的一端通向所述第二好氧反应池的通风孔。
5.根据权利要求1所述的组合式箱体微动力污水一体化处理装置，其特征在于，所述第二好氧反应池的内部且位于所述第二好氧填料层的上方设有布水管，所述布水管与所述第一好氧反应池相连通。
6.根据权利要求1所述的组合式箱体微动力污水一体化处理装置，其特征在于，所述第二好氧反应池的内部且位于所述隔板的表面设有循环泵，所述循环泵连接有循环水管，所述循环水管的另一端贯穿延伸至所述厌氧反应池的内部。
7.根据权利要求1所述的组合式箱体微动力污水一体化处理装置，其特征在于，还包括智能检测仪、溶解氧检测仪和智能控制器，所述智能检测仪分别设置在所述厌氧反应池的内部和所述第二好氧反应池的内部，所述溶解氧检测仪设置在所述厌氧反应池的内部，所述智能控制器均与智能检测仪、溶解氧检测仪连接。
8.根据权利要求1所述的组合式箱体微动力污水一体化处理装置，其特征在于，所述污泥储存装置连接有排污管，所述排污管贯穿所述第二好氧反应池并延伸至外部。
说明书
一种组合式箱体微动力污水一体化处理装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种组合式箱体微动力污水一体化处理装置。
背景技术
农村污水处理相比较于欧美国家的成熟阶段，我国农村污水还处在摸索阶段，农村污水处理设施建造落后于我国经济发展的速度。据不完全统计，全国的村镇对生活污水进行处理约占53％，也就是说全国有一万八千多个村镇，其中约有八千五百多个村镇没有专用的农村污水处理设施，同时已有的大量的农村污水处理设备系统，在后续的维护管理中，只有不到三分之一有按时维护与管理，设备与装置不能正常运转；对生活污水进行处理的行政村约占20％。仍有很多地区的农村污水尚未得到处理。
农村污水处理工程是落实科学发展观，推进“山水林田湖生命共同体”建设，完成主要污染物削减任务的重要途径。在农村污水治理过程中，需要我们依据全面推进，重点突破的指导方针，强化污染防治目标，力求工程实施后达到具有实效的目的，能够切实解决当前突出的农村面源污染环境问题。农村污水处理工程是积极实施农村小康环保行动计划，促进社会主义新农村建设，保障人体健康、维护和促进乡村经济社会发展的重要基础。
现有由于农村地区地广人稀，污水收集系统无法完全覆盖，必须发展适用于农村的污水处理设备。但现有大多数分散式污水处理设备，自动化程度低，流程复杂，操作复杂，不能达到无人操作，装置不能真正的达标排放。污水的集中式处理模式，是对源于成片的农村住户和集中的村镇片区及污水产生点的污水，进行收集、处理、排放的处理模式。针对多数农村地区布局集中的现状，先进的污水处理技术难以应用、经济力量薄弱又缺乏专业人员，因此适合采取因地制宜、运行费用低、便于维护的集中式污水处理系统方式处理。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种组合式箱体微动力污水一体化处理装置，解决了农村分散式生活污水处理设备自动化程度低，流程复杂，操作复杂，人工成本高、脱氮除磷效率低的问题。
为了解决上述技术问题，本实用新型的技术方案为：

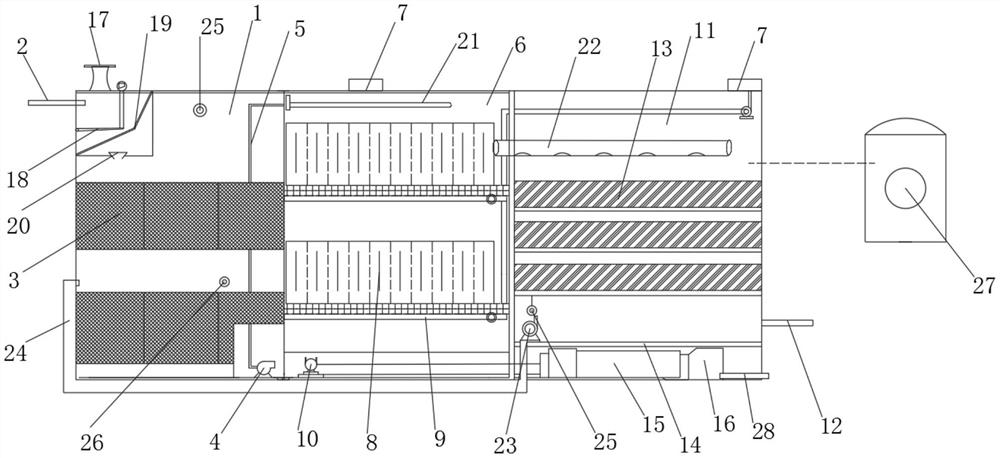

一种组合式箱体微动力污水一体化处理装置，包括：
厌氧反应池，所述厌氧反应池的侧面连接有进水管，所述厌氧反应池的内部设有若干个厌氧填料层、污水提升泵和连接水管，所述连接水管与污水提升泵连接；
第一好氧反应池，设置在所述厌氧反应池的侧面且与厌氧反应池相连通，所述第一好氧反应池的顶部设有通风孔，所述第一好氧反应池的内部设有若干个第一好氧填料层、曝气管道和污泥回流泵，所述曝气管道设置在第一好氧填料层的底部，所述污泥回流泵设置在第一好氧反应池的内底部；
第二好氧反应池，设置在所述第一好氧反应池的侧面且与第一好氧反应池相连通，所述第二好氧反应池的顶部设有通风孔，所述第二好氧反应池的侧面连接有出水管，所述第二好氧反应池的内部设有若干个第二好氧填料层、隔板、压缩装置和污泥储存装置，所述隔板设置在第二好氧填料层的下方，所述压缩装置和污泥储存装置均设置在隔板的下方，所述污泥储存装置与压缩装置连接，所述压缩装置与污泥回流泵连接。
优选地，所述厌氧反应池的顶部设有清掏口，所述厌氧反应池的内部对应清掏口的位置设有进水提拉装置、格栅组件和进水堰。
优选地，所述第一好氧反应池的内部顶部设有进水分布器，所述进水分布器与所述连接水管连接。
优选地，所述曝气管道的一端通向所述第二好氧反应池的通风孔。
优选地，所述第二好氧反应池的内部且位于所述第二好氧填料层的上方设有布水管，所述布水管与所述第一好氧反应池相连通。
优选地，所述第二好氧反应池的内部且位于所述隔板的表面设有循环泵，所述循环泵连接有循环水管，所述循环水管的另一端贯穿延伸至所述厌氧反应池的内部。
优选地，还包括智能检测仪、溶解氧检测仪和智能控制器，所述智能检测仪分别设置在所述厌氧反应池的内部和所述第二好氧反应池的内部，所述溶解氧检测仪设置在所述厌氧反应池的内部，所述智能控制器均与智能检测仪、溶解氧检测仪连接。
优选地，所述污泥储存装置连接有排污管，所述排污管贯穿所述第二好氧反应池并延伸至外部。
与现有技术相比，本实用新型具有如下有益效果：本实用新型组合式箱体微动力污水一体化处理装置，通过设置厌氧反应池、厌氧填料层、第一好氧反应池、第一好氧填料层、曝气管道、第二好氧反应池、第二好氧填料层，实现由缺氧环境到厌氧环境以及好氧的变化，使得微生物在厌氧填料层和好氧填料层上挂膜，大大减少了污水中的有机物以及氮磷等污染物的含量，降低了污水中的污染物质，设置污泥回流泵、压缩装置和污泥储存装置能够处理堆积的污泥，提高污水处理效率，达到对污水进行无害化处置的目的；本实用新型还通过设置智能检测仪、溶解氧检测仪和智能控制器，可对污水各个处理过程进行实时监控，节省了人工成本。
（发明人：李秋然;朱明石;赵乐;陈轩;喻军译;聂权;王喆;袁鹏程）
