申请日2020.10.31
公开（公告）日2021.09.21
IPC分类号B01D21/24
摘要
本实用新型公开了一种污水处理用排泥装置，涉及污水处理技术领域。该污水处理用排泥装置，包括装置主体，所述装置主体的顶端固定连接有分解剂储放器，所述装置主体的底部固定连接有支撑架，所述装置主体的内壁底部滑动连接有排泥传动块，所述装置主体的内壁设置有传动装置，所述装置主体的左侧固定连接有沉淀分解仓，所述沉淀分解仓的左侧底部固定连接有污泥排出管道，沉淀分解仓的底部固定连接有污泥收集仓。本实用新型通过控制旋钮带动螺纹旋杆转动，带动传动螺母向左移动，同时带动排泥传动块向左移动，通过排泥传动块将沉淀分解仓内壁底部沉淀的污泥向左推动，通过污泥排出管道排入污泥收集仓内，从而便捷进行排泥工作。
权利要求书

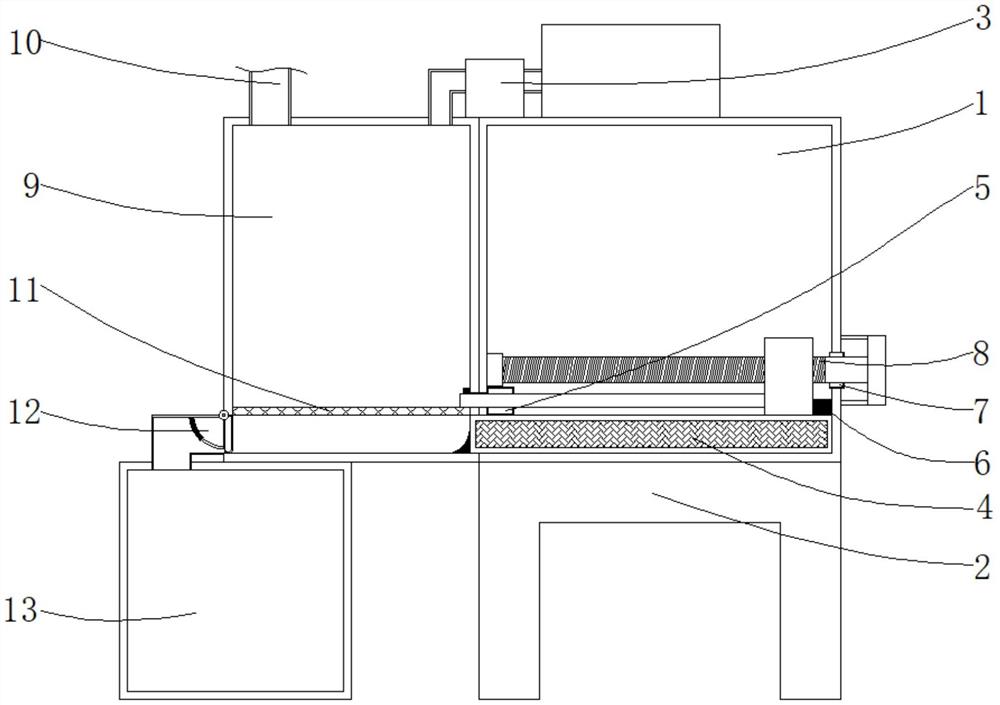

1.一种污水处理用排泥装置，包括装置主体(1)，其特征在于：所述装置主体(1)的底部固定连接有支撑架(2)，所述装置主体(1)的顶端固定连接有分解剂储放器(3)，所述装置主体(1)的内壁底部滑动连接有排泥传动块(4)，所述装置主体(1)的内壁左侧固定连接有一号转动块(5)，所述装置主体(1)的内壁右侧自下而上依次固定连接有一号限位块(6)、二号转动块(7)，所述装置主体(1)的内壁设置有传动装置(8)，所述装置主体(1)的左侧固定连接有沉淀分解仓(9)，所述沉淀分解仓(9)的顶端左侧固定连接有污水输送管道(10)，所述沉淀分解仓(9)的内部下端固定连接有漏网(11)，所述沉淀分解仓(9)的左侧底部固定连接有污泥排出管道(12)，所述沉淀分解仓(9)的底部固定连接有污泥收集仓(13)。
2.根据权利要求1所述的一种污水处理用排泥装置，其特征在于：所述排泥传动块(4)的左侧固定连接有弧形铲板(401)。
3.根据权利要求1所述的一种污水处理用排泥装置，其特征在于：所述传动装置(8)包括螺纹旋杆(801)，所述螺纹旋杆(801)的左侧转动连接有三号转动块(802)，所述螺纹旋杆(801)上螺纹连接有传动螺母(803)，所述螺纹旋杆(801)的右侧固定连接有控制旋钮(804)，所述传动螺母(803)的左侧底部固定连接有密封板(805)，所述密封板(805)的顶端左侧固定连接有二号限位块(806)。
4.根据权利要求3所述的一种污水处理用排泥装置，其特征在于：所述传动螺母(803)的底部与排泥传动块(4)的顶端右侧固定连接。
5.根据权利要求3所述的一种污水处理用排泥装置，其特征在于：所述螺纹旋杆(801)的右侧通过二号转动块(7)与装置主体(1)的右侧壁转动连接。
6.根据权利要求1所述的一种污水处理用排泥装置，其特征在于：所述污泥排出管道(12)的顶端右侧通过转轴(121)铰接有单向挡板(122)，所述污泥排出管道(12)的内壁顶端固定连接有弧形自动复位器(123)，所述弧形自动复位器(123)的右侧与单向挡板(122)的左侧底部固定连接。
说明书
一种污水处理用排泥装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用排泥装置。
背景技术
现有的污水处理方式包括物理沉淀法、化学沉淀法、生物降解法等等，但是不管是采用哪种方式进行污水处理，在污水的处理过程中，污水处理装置的底部在一段时间后都会堆积大量的污泥。
目前现有污水处理设备的内部不具备污泥清除装置，如此长期的污泥沉淀会造成设备堵塞，从而影响装置工作。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用排泥装置，以解决上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种污水处理用排泥装置，包括装置主体，所述装置主体的底部固定连接有支撑架，所述装置主体的顶端固定连接有分解剂储放器，所述装置主体的内壁底部滑动连接有排泥传动块，所述装置主体的内壁左侧固定连接有一号转动块，所述装置主体的内壁右侧自下而上依次固定连接有一号限位块、二号转动块，所述装置主体的内壁设置有传动装置，所述装置主体的左侧固定连接有沉淀分解仓，所述沉淀分解仓的顶端左侧固定连接有污水输送管道，所述沉淀分解仓的内部下端固定连接有漏网，所述沉淀分解仓的左侧底部固定连接有污泥排出管道，所述沉淀分解仓的底部固定连接有污泥收集仓。
优选的，所述排泥传动块的左侧固定连接有弧形铲板。
优选的，所述传动装置包括螺纹旋杆，所述螺纹旋杆的左侧转动连接有三号转动块，所述螺纹旋杆上螺纹连接有传动螺母，所述螺纹旋杆的右侧固定连接有控制旋钮，所述传动螺母的左侧底部固定连接有密封板，所述密封板的顶端左侧固定连接有二号限位块。
优选的，所述传动螺母的底部与排泥传动块的顶端右侧固定连接。
优选的，所述螺纹旋杆的右侧通过二号转动块与装置主体的右侧壁转动连接。
优选的，所述污泥排出管道的顶端右侧通过转轴铰接有单向挡板，所述污泥排出管道的内壁顶端固定连接有弧形自动复位器，所述弧形自动复位器的右侧与单向挡板的左侧底部固定连接。
(三)有益效果
本实用新型提供了一种污水处理用排泥装置。具备以下有益效果：
(1)、本实用新型通过控制旋钮带动螺纹旋杆转动，带动传动螺母向左移动，同时带动排泥传动块向左移动，通过排泥传动块将沉淀分解仓内壁底部沉淀的污泥向左推动，通过污泥排出管道排入污泥收集仓内，从而便捷进行排泥工作。
(2)、本实用新型中传动螺母向左移动的同时也会带动密封板向左移动，从而密封沉淀分解仓底部，防止污水排泥的过程中大量污水进入污泥收集仓内部。
(3)、本实用新型中污泥排出管道的内部设置有单向挡板，可以有效的防止在分解沉淀污水的时候，污水进入污泥收集仓内部。
（发明人：李忠琼）
