申请日2020.11.11
公开（公告）日2021.09.03
IPC分类号B01D35/16; B01D29/01
摘要
本实用新型提供了一种污水处理液固分离装置，包括：过滤罐和用于清理过滤罐的清理机构，过滤网固定安装在过滤罐的内壁上，驱动电机固定安装在安装板上，限位滑杆的两端分别滑动安装在支架的两个对立的顶梁上，驱动电机的轴穿过安装板，基板固定安装在驱动电机的轴上，清理辊的一端转动安装在滑块靠近过滤罐的一端外壁上，清理辊的另一端穿过过滤罐的罐口、且竖直设置在过滤罐内与过滤罐的内壁接触，具有能够自清理，清理效率高的效果。
权利要求书
1.一种污水处理液固分离装置，其特征在于，包括：过滤罐和用于清理过滤罐的清理机构，过滤网固定安装在所述过滤罐的内壁上；
所述清理机构，包括：支架，安装板通过垫块固定安装在支架的顶梁上，驱动电机固定安装在所述安装板上，限位滑杆的两端分别滑动安装在所述支架的两个对立的顶梁上，所述驱动电机的轴穿过安装板，基板固定安装在驱动电机的轴上，摆动杆穿过基板并滑动安装在基板内，折型挡板的一端固定安装在所述摆动杆的一端，所述折型挡板的另一端通过转轴转动安装在滑块的侧壁上，所述滑块滑动安装在限位滑杆上，清理辊的一端转动安装在滑块靠近过滤罐的一端外壁上，所述清理辊的另一端穿过过滤罐的罐口、且竖直设置在过滤罐内与过滤罐的内壁接触。
2.根据权利要求1所述的一种污水处理液固分离装置，其特征在于，所述摆动杆上套装有弹簧。
3.根据权利要求2所述的一种污水处理液固分离装置，其特征在于，所述弹簧的一端固定安装在折型挡板上，所述弹簧的另一端固定安装在基板上。
4.根据权利要求3所述的一种污水处理液固分离装置，其特征在于，所述清理辊上固定安装有磨砂垫。
5.根据权利要求4所述的一种污水处理液固分离装置，其特征在于，所述支架与限位滑杆均为不锈钢材质。
说明书
一种污水处理液固分离装置
技术领域
本实用新型属于污水处理设备技术领域，特别涉及一种污水处理液固分离装置。
背景技术
水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，近两年各地区毛利率都保持在70％左右，甚至有的地区超过了100％，行业发展潜力非常大。在污水处理的工序中，首先是要将污水中掺杂的固体杂质与液体混合物分离。
现有大多通过滤网进行过滤后将固体杂质与液体混合物分离，过滤装置长时间使用后固体杂质会粘附在过滤装置的内壁上，造成使用不便，所以需要对过滤装置定时清理，现在清理大都通过人工清理，清理效率低，增大人工劳动强度。
实用新型内容
本实用新型的目的是解决背景技术中提到的现有污水固液分离过滤装置人工清理效率低的技术问题，提供了一种污水处理液固分离装置，具有能够自清理，清理效率高的效果。
本实用新型提供的技术方案为：

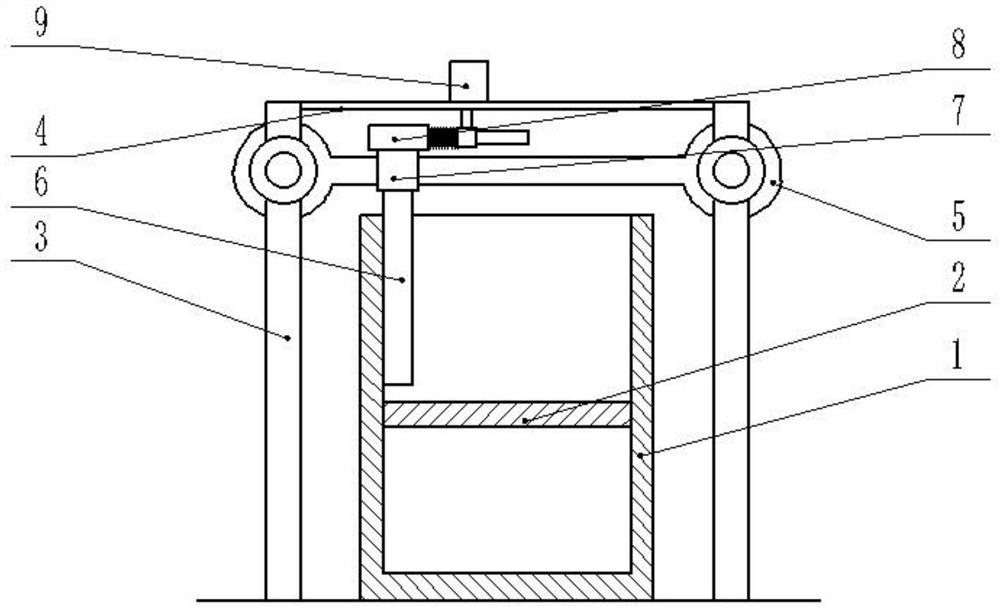

一种污水处理液固分离装置，包括：过滤罐和用于清理过滤罐的清理机构，过滤网固定安装在所述过滤罐的内壁上；
所述清理机构，包括：支架，安装板通过垫块固定安装在支架的顶梁上，驱动电机固定安装在所述安装板上，限位滑杆的两端分别滑动安装在所述支架的两个对立的顶梁上，所述驱动电机的轴穿过安装板，基板固定安装在驱动电机的轴上，摆动杆穿过基板并滑动安装在基板内，折型挡板的一端固定安装在所述摆动杆的一端，所述折型挡板的另一端通过转轴转动安装在滑块的侧壁上，所述滑块滑动安装在限位滑杆上，清理辊的一端转动安装在滑块靠近过滤罐的一端外壁上，所述清理辊的另一端穿过过滤罐的罐口、且竖直设置在过滤罐内与过滤罐的内壁接触。
优选的是，所述摆动杆上套装有弹簧。
优选的是，所述弹簧的一端固定安装在折型挡板上，所述弹簧的另一端固定安装在基板上。
优选的是，所述清理辊上固定安装有磨砂垫。
优选的是，所述支架与限位滑杆均为不锈钢材质。
本实用新型的有益效果体现在以下方面：
1、本实用新型通过在现有污水过滤装置上加装了用于清理过滤罐的清理机构，由驱动电机带动基板转动，进而带动摆动杆在摆动的同时在基板内滑动，并带动滑块在限位滑杆上相对滑动，最终带动清理辊在过滤罐的内壁上滑动，达到清理效果，相对于现有技术而言，有益于提高清理效率节约人工成本。
（发明人：赵宇;潘炜）
