申请日2020.10.19
公开（公告）日2021.09.24
IPC分类号C02F3/12; B01D65/02
摘要
本实用新型公开了一种MBR污水处理系统反冲洗装置，具体涉及污水处理系统领域，包括MBR水池，MBR水池的内部固定安装有可拆卸座，可拆卸座的顶部可拆卸安装有模组，模组远离可拆卸座的一端可拆卸安装有固定座，固定座固定安装在MBR水池的内表面，固定座的外表面卡接有若干个紧固螺钉，可拆卸座包括固定套筒，固定套筒的内部固定安装有伸缩定位杆，伸缩定位杆的外表面活动套接有伸缩弹簧。上述方案中，通过可拆卸座和固定座之间相互配合，从而方便了对模组的拆卸和安装，通过调节架对模组表面的MBR膜进行张力的调节，进而使得MBR膜在模组表面的固定更加牢固，同时也提高了MBR膜的使用寿命，实用性更强。
权利要求书
1.一种MBR污水处理系统反冲洗装置，包括MBR水池和调节架，其特征在于，所述MBR水池的内部固定安装有可拆卸座，所述可拆卸座的顶部可拆卸安装有模组，所述模组远离可拆卸座的一端可拆卸安装有固定座，所述固定座固定安装在MBR水池的内表面，所述固定座的外表面卡接有若干个紧固螺钉；
所述可拆卸座包括固定套筒，所述固定套筒的内部固定安装有伸缩定位杆，所述伸缩定位杆的外表面活动套接有伸缩弹簧，所述伸缩定位杆的一端固定安装有连接轴套；
所述调节架包括固定架，所述固定架卡接在模组的内部，所述固定架的内部固定安装有支撑杆，所述支撑杆的一端活动套接有复位杆，所述复位杆远离支撑杆的一端固定安装有夹持板，所述支撑杆的外表面活动套接有复位弹簧，所述复位弹簧的一端固定安装在复位杆的外表面，所述复位弹簧的另一端固定安装在固定架的内表面。
2.根据权利要求1所述的一种MBR污水处理系统反冲洗装置，其特征在于，所述固定套筒的内部固定安装有防护轴套，所述伸缩定位杆远离连接轴套的一端固定安装在防护轴套的内部。
3.根据权利要求1所述的一种MBR污水处理系统反冲洗装置，其特征在于，所述伸缩弹簧的一端固定安装在连接轴套的外表面，所述伸缩弹簧的另一端固定安装在防护轴套的外表面。
4.根据权利要求1所述的一种MBR污水处理系统反冲洗装置，其特征在于，所述连接轴套的两端均固定安装有限位滑轮，两个所述限位滑轮均活动卡接在固定套筒的内表面。
5.根据权利要求1所述的一种MBR污水处理系统反冲洗装置，其特征在于，所述模组的两端均固定安装有卡接柱，两个所述卡接柱分别卡接在可拆卸座和固定座的内部，且位于可拆卸座内部的卡接柱与连接轴套卡接。
6.根据权利要求1所述的一种MBR污水处理系统反冲洗装置，其特征在于，所述固定架的外表面卡接有紧固螺母，若干个所述调节架均通过紧固螺母卡接在模组的内表面。
说明书
一种MBR污水处理系统反冲洗装置
技术领域
本实用新型涉及污水处理系统技术领域，更具体地说，本实用新型涉及一种MBR污水处理系统反冲洗装置。
背景技术
MBR又称膜生物反应器，是一种由膜分离单元与生物处理单元相结合的新型水处理技术；采用的膜结构型主要为平板膜和中空纤维膜；随着环保要求的提高，膜生物反应器(MBR)在污水处理的应用得以广泛的应用，MBR应用在关键的技术点在于减少膜污染，恢复膜通量，而反冲洗是其中有效的方法之一，在完整的MBR系统中配有反冲洗泵，反洗水箱和反洗电磁阀等一整套反冲洗系统，但在小型MBR污水处理系统中，限于空间和投资等的制约，经常省去反冲洗系统，如此而来会造成膜片的污染和通量的下降。
但现有的反冲洗装置在其实际使用过程中，仍旧存在一些问题，如，现有的反冲洗装置中设置有MBR膜组，通过将MBR膜缠绕在模组上对其进行固定，但这样的固定方式过于简单，同时对于膜组的拆卸和安装也比较麻烦，装置的实用性较低。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种MBR污水处理系统反冲洗装置，以解决现有技术中膜组不方便拆卸和固定方式过于简单的问题。

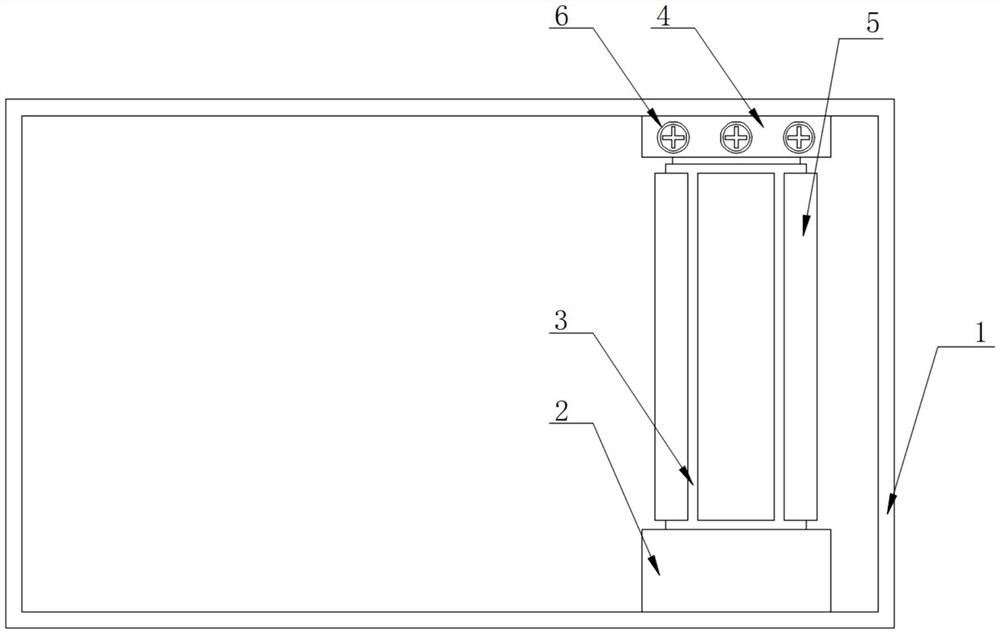

为解决上述技术问题，本实用新型提供如下技术方案：一种MBR污水处理系统反冲洗装置，包括MBR水池和调节架，所述MBR水池的内部固定安装有可拆卸座，所述可拆卸座的顶部可拆卸安装有模组，所述模组远离可拆卸座的一端可拆卸安装有固定座，所述固定座固定安装在MBR水池的内表面，所述固定座的外表面卡接有若干个紧固螺钉；
所述可拆卸座包括固定套筒，所述固定套筒的内部固定安装有伸缩定位杆，所述伸缩定位杆的外表面活动套接有伸缩弹簧，所述伸缩定位杆的一端固定安装有连接轴套；
所述调节架包括固定架，所述固定架卡接在模组的内部，所述固定架的内部固定安装有支撑杆，所述支撑杆的一端活动套接有复位杆，所述复位杆远离支撑杆的一端固定安装有夹持板，所述支撑杆的外表面活动套接有复位弹簧，所述复位弹簧的一端固定安装在复位杆的外表面，所述复位弹簧的另一端固定安装在固定架的内表面。
其中，所述固定套筒的内部固定安装有防护轴套，所述伸缩定位杆远离连接轴套的一端固定安装在防护轴套的内部。
其中，所述伸缩弹簧的一端固定安装在连接轴套的外表面，所述伸缩弹簧的另一端固定安装在防护轴套的外表面。
其中，所述连接轴套的两端均固定安装有限位滑轮，两个所述限位滑轮均活动卡接在固定套筒的内表面。
其中，所述模组的两端均固定安装有卡接柱，两个所述卡接柱分别卡接在可拆卸座和固定座的内部，且位于可拆卸座内部的卡接柱与连接轴套卡接。
其中，所述固定架的外表面卡接有紧固螺母，若干个所述调节架均通过紧固螺母卡接在模组的内表面。
本实用新型的上述技术方案的有益效果如下：
上述方案中，通过所述可拆卸座和固定座之间相互配合，从而方便了对模组的拆卸和安装，通过所述调节架对模组表面的MBR膜进行张力的调节，进而使得MBR膜在模组表面的固定更加牢固，同时也提高了MBR膜的使用寿命，实用性更强。
（发明人：陈大伟;纪伦平）
