申请日2020.12.18
公开（公告）日2021.10.08
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理技术领域，具体公开了一种石料加工行业污水沉降装置，包括沉降筒和收集箱，所述沉降筒两侧底部通过支架连接有底座，底座上安装有收集箱，收集箱顶部与沉降筒底部间连接有连接管，沉降筒顶部设有第一电机和絮凝剂进料管，第一电机的输出轴连接有底部连接有网筒的第一转轴，沉降筒左侧安装有支撑板，支撑板上设有过滤机构，沉降筒右侧设有控制器和出水管，沉降筒底面中部安装有第二电机，第二电机的输出轴连接有第二转轴，第二转轴对称安装有两个搅拌叶，第二转轴顶部连接有连接板，连接板上通过电动伸缩杆连接有连接块，连接块左右侧对称安装有两个搅拌杆，本实用新型结构合理，操作简单，应用前景广阔。
权利要求书

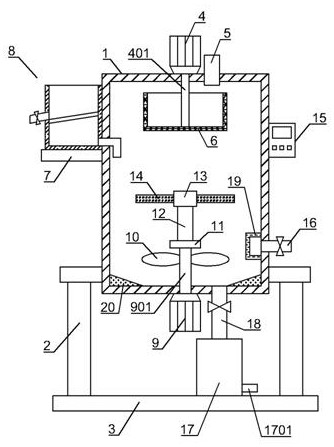

1.一种石料加工行业污水沉降装置，包括沉降筒（1）和收集箱（17），其特征在于：所述沉降筒（1）两侧底部均安装有支架（2），支架（2）底部连接有底座（3），所述底座（3）上方安装有收集箱（17），收集箱（17）顶部与沉降筒（1）底部间连接有带阀门的连接管（18），所述沉降筒（1）顶部设有第一电机（4）和絮凝剂进料管（5），第一电机（4）的输出轴贯穿沉降筒（1）顶部并连接有第一转轴（401），第一转轴（401）底部固定连接有网筒（6），所述沉降筒（1）左侧安装有支撑板（7），支撑板（7）上设有过滤机构（8），所述沉降筒（1）右侧设有控制器（15）和带阀门的出水管（16），所述沉降筒（1）底面中部安装有第二电机（9），第二电机（9）的输出轴贯穿沉降筒（1）底部并连接有第二转轴（901），所述第二转轴（901）的圆周面上对称安装有两个搅拌叶（10），第二转轴（901）顶部固定连接有连接板（11），所述连接板（11）上固定安装有电动伸缩杆（12），电动伸缩杆（12）顶端固定安装有连接块（13），连接块（13）左右侧对称安装有两个搅拌杆（14）。
2.根据权利要求1所述的一种石料加工行业污水沉降装置，其特征在于：所述网筒（6）顶部为开口结构，网筒（6）内腔底部与第一转轴（401）下端固定连接，网筒（6）内腔底部位于所述絮凝剂进料管（5）底端下方。
3.根据权利要求1所述的一种石料加工行业污水沉降装置，其特征在于：所述过滤机构（8）包括过滤槽（801）、过滤板（802）、第一排杂管（803）和进水管（804），所述过滤槽（801）底部与支撑板（7）顶面固定连接，过滤槽（801）内腔安装有左低右高结构的过滤板（802），过滤槽（801）左侧中部连接有带阀门的第一排杂管（803），过滤槽（801）右侧底部连接有进水管（804），进水管（804）一端贯穿沉降筒（1）左侧壁并延伸至沉降筒（1）内腔。
4.根据权利要求1所述的一种石料加工行业污水沉降装置，其特征在于：所述控制器（15）分别通过导线与第一电机（4）和第二电机（9）电性连接。
5.根据权利要求1所述的一种石料加工行业污水沉降装置，其特征在于：所述收集箱（17）右侧底部连接有第二排杂管（1701）。
6.根据权利要求1所述的一种石料加工行业污水沉降装置，其特征在于：所述出水管（16）左侧的沉降筒（1）内腔侧壁安装有过滤罩（19），过滤罩（19）右侧为开口结构。
7.根据权利要求1所述的一种石料加工行业污水沉降装置，其特征在于：所述沉降筒（1）内腔底部安装有导料块（20）。
8.根据权利要求1所述的一种石料加工行业污水沉降装置，其特征在于：所述沉降筒（1）前侧设有观察窗（21）。
说明书
一种石料加工行业污水沉降装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种石料加工行业污水沉降装置。
背景技术
石料是做建筑、雕刻等材料用的岩石或与岩石相似的物质，石料广泛应用于建筑行业，石料在加工过程中会产生大量的污水，如果将污水直接排放至环境中会对环境造成极大的污染，因此需要对石料加工过程中产生的污水进行净化处理，沉降是污水处理过程中一个重要环节，现有的石料行业污水沉降装置中污水与絮凝剂的混合不够均匀，致使污水沉降效果较差，同时，现有的石料行业污水沉降装置未对污水进行初步过滤操作，致使大块的固体杂质进入沉降装置内，易损坏装置，造成经济损失。
实用新型内容
本实用新型的目的在于提供一种石料加工行业污水沉降装置，以解决上述背景技术中提出的现有的石料行业污水沉降装置中污水与絮凝剂的混合不够均匀，致使污水沉降效果较差，同时，现有的石料行业污水沉降装置未对污水进行初步过滤操作，致使大块的固体杂质进入沉降装置内，易损坏装置，造成经济损失等问题。
为实现上述目的，本实用新型提供如下技术方案：一种石料加工行业污水沉降装置，包括沉降筒和收集箱，所述沉降筒两侧底部均安装有支架，支架底部连接有底座，所述底座上方安装有收集箱，收集箱顶部与沉降筒底部间连接有带阀门的连接管，所述沉降筒顶部设有第一电机和絮凝剂进料管，第一电机的输出轴贯穿沉降筒顶部并连接有第一转轴，第一转轴底部固定连接有网筒，所述沉降筒左侧安装有支撑板，支撑板上设有过滤机构，所述沉降筒右侧设有控制器和带阀门的出水管，所述沉降筒底面中部安装有第二电机，第二电机的输出轴贯穿沉降筒底部并连接有第二转轴，所述第二转轴的圆周面上对称安装有两个搅拌叶，第二转轴顶部固定连接有连接板，所述连接板上固定安装有电动伸缩杆，电动伸缩杆顶端固定安装有连接块，连接块左右侧对称安装有两个搅拌杆。
作为优选，所述网筒顶部为开口结构，网筒内腔底部与第一转轴下端固定连接，网筒内腔底部位于所述絮凝剂进料管底端下方。
作为优选，所述过滤机构包括过滤槽、过滤板、第一排杂管和进水管，所述过滤槽底部与支撑板顶面固定连接，过滤槽内腔安装有左低右高结构的过滤板，过滤槽左侧中部连接有带阀门的第一排杂管，过滤槽右侧底部连接有进水管，进水管一端贯穿沉降筒左侧壁并延伸至沉降筒内腔。
作为优选，所述控制器分别通过导线与第一电机和第二电机电性连接。
作为优选，所述收集箱右侧底部连接有第二排杂管。
作为优选，所述出水管左侧的沉降筒内腔侧壁安装有过滤罩，过滤罩右侧为开口结构。
作为优选，所述沉降筒内腔底部安装有导料块。
作为优选，所述沉降筒前侧设有观察窗。
本实用新型的有益效果在于：
通过设置第一电机、第一转轴和网筒，当启动第一电机时，第一电机的输出轴能够带动第一转轴和网筒转动，加入液体絮凝剂后，液体絮凝剂能够在离心力和自身重力的作用下均匀洒落在沉降筒内腔；通过设置过滤机构，能够对污水进行初步过滤，防止大块固体杂质进入沉降筒，有效保护了沉降装置；通过设置第二电机、搅拌叶、电动伸缩杆和搅拌杆，能够对沉降筒内腔底部的污水和液体絮凝剂进行充分的搅拌，提高污水沉降的质量。
（发明人：鲁争）
