申请日2021.01.17
公开（公告）日2021.10.15
IPC分类号E03F5/22; E03F5/10; E03F5/14; E03F9/00; E03F7/00; E03F7/10
摘要
本实用新型公开了一种带反冲洗的污水提升设备，包括支撑座，所述支撑座的顶端设有集水箱，所述集水箱的一侧设有与所述支撑座相连接的过滤箱，所述集水箱内的顶端设有排污泵，所述排污泵的一侧设有总管，所述总管的一侧设有阀门，所述集水箱的一侧设有观察窗。有益效果为：通过将通过进水管二与圆筒连接，可以对进水管二内的水进行过滤，在反冲洗时，有效的避免进水管二出现堵塞现象；通过设置清洁机构和电动伸缩杆，可以对观察窗的内壁进行清洗，防止污水影响了观察窗的清晰度，同时设置风机和进水管一，有效的对清洁机构进行清洗和风干，使清洁机构处于干净状态，从而提高观察窗的清晰对，便于工作人员对集水箱内污水进行精确检测。
权利要求书

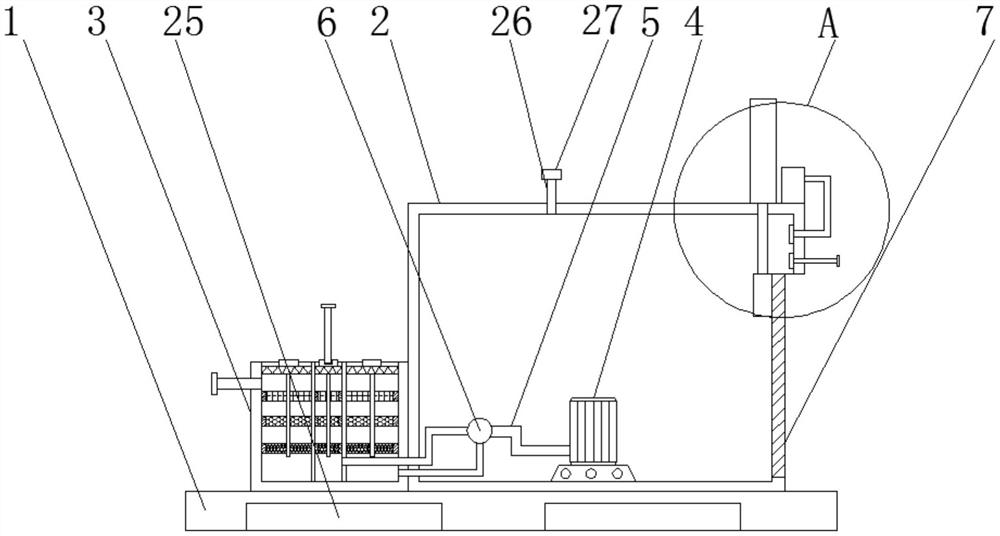

1.一种带反冲洗的污水提升设备，其特征在于，包括支撑座（1），所述支撑座（1）的顶端设有集水箱（2），所述集水箱（2）的一侧设有与所述支撑座（1）相连接的过滤箱（3），所述集水箱（2）内的顶端设有排污泵（4），所述排污泵（4）的一侧设有总管（5），所述总管（5）的一侧设有阀门（6），所述集水箱（2）的一侧设有观察窗（7），所述集水箱（2）的顶端设有延伸至其内的电动伸缩杆（8），所述电动伸缩杆（8）的底端设有与所述观察窗（7）相匹配的清洁机构（9），所述集水箱（2）的一侧设有连接箱（10），所述连接箱（10）的顶端设有风机（11），所述风机（11）的一侧设有延伸至所述连接箱（10）内的进风管（12），所述进风管（12）的一侧设有进风头（13），所述连接箱（10）的一侧设有延伸至其内的进水管一（14），所述进水管一（14）的一侧设有清洗头（15），所述过滤箱（3）内的底端设有圆筒（16），所述圆筒（16）的顶端和所述过滤箱（3）的顶端均设有螺纹盖（17），其中一个所述螺纹盖（17）的底端设有固定杆（29），其中另一个所述螺纹盖（17）的底端设有固定管（18），所述固定杆（29）和所述固定管（18）均套设有过滤网层（19）、活性炭过滤层（20）和海绵过滤层（21），所述过滤网层（19）、所述活性炭过滤层（20）和所述海绵过滤层（21）均套设有螺纹外框（22），所述过滤箱（3）的一侧设有与所述阀门（6）相连接的出水管（23），所述圆筒（16）的一侧设有与所述阀门（6）相连接的进水管二（24）。
2.根据权利要求1所述的一种带反冲洗的污水提升设备，其特征在于，所述支撑座（1）的底端设有若干均匀分别的凹槽（25），所述支撑座（1）的底端设有防潮垫。
3.根据权利要求1所述的一种带反冲洗的污水提升设备，其特征在于，所述螺纹外框（22）均为圆环结构，所述过滤箱（3）为圆柱结构，所述圆筒（16）和所述过滤箱（3）的内壁均设有与所述螺纹外框（22）相匹配的螺纹。
4.根据权利要求1所述的一种带反冲洗的污水提升设备，其特征在于，所述集水箱（2）的顶端设有排气管（26），所述排气管（26）的顶端设有气体过滤机构（27）。
5.根据权利要求1所述的一种带反冲洗的污水提升设备，其特征在于，其中一个所述螺纹盖（17）的顶端设有与所述进水管二（24）相匹配的连接槽（28）。
6.根据权利要求1所述的一种带反冲洗的污水提升设备，其特征在于，所述集水箱（2）的顶端设有密封门，所述观察窗（7）上设有刻度线。
说明书
一种带反冲洗的污水提升设备
技术领域
本实用新型涉及污水处理设备技术领域，具体来说，涉及一种带反冲洗的污水提升设备。
背景技术
污水提升设备 也可以称为污水提升装置，是为了改变传统集水井的排放方式的种种弊端而开发出来的新产品，产品采用的是一体化密封型的设计，全部采用的是不锈钢材质精心制作而成，外观简洁明亮，内部结构更加的科学合理。彻底的解决了传统污水井异味挥发，堵塞水泵，沉积物清掏的问题。
现有的污水提升设备虽然具有反冲洗功能，当其反冲洗管内的进水管没有过滤，易造成反冲洗管堵塞；现有的污水提升设备不能精确的对集水箱内污水的含量进行检测。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种带反冲洗的污水提升设备，以克服现有相关技术所存在的上述技术问题。
为此，本实用新型采用的具体技术方案如下：
一种带反冲洗的污水提升设备，包括支撑座，所述支撑座的顶端设有集水箱，所述集水箱的一侧设有与所述支撑座相连接的过滤箱，所述集水箱内的顶端设有排污泵，所述排污泵的一侧设有总管，所述总管的一侧设有阀门，所述集水箱的一侧设有观察窗，所述集水箱的顶端设有延伸至其内的电动伸缩杆，所述电动伸缩杆的底端设有与所述观察窗相匹配的清洁机构，所述集水箱的一侧设有连接箱，所述连接箱的顶端设有风机，所述风机的一侧设有延伸至所述连接箱内的进风管，所述进风管的一侧设有进风头，所述连接箱的一侧设有延伸至其内的进水管一，所述进水管一的一侧设有清洗头，所述过滤箱内的底端设有圆筒，所述圆筒的顶端和所述过滤箱的顶端均设有螺纹盖，其中一个所述螺纹盖的底端设有固定杆，其中另一个所述螺纹盖的底端设有固定管，所述固定杆和所述固定管均套设有过滤网层、活性炭过滤层和海绵过滤层，所述过滤网层、所述活性炭过滤层和所述海绵过滤层均套设有螺纹外框，所述过滤箱的一侧设有与所述阀门相连接的出水管，所述圆筒的一侧设有与所述阀门相连接的进水管二。
优选的，所述支撑座的底端设有若干均匀分别的凹槽，所述支撑座的底端设有防潮垫。
优选的，所述螺纹外框均为圆环结构，所述过滤箱为圆柱结构，所述圆筒和所述过滤箱的内壁均设有与所述螺纹外框相匹配的螺纹。
优选的，所述集水箱的顶端设有排气管，所述排气管的顶端设有气体过滤机构。
优选的，其中一个所述螺纹盖的顶端设有与所述进水管二相匹配的连接槽。
优选的，所述集水箱的顶端设有密封门，所述观察窗上设有刻度线。
本实用新型的有益效果为：通过设置圆筒，有效的将过滤箱隔开，通过设置固定管、固定杆和螺纹外框，通过转动螺纹盖，有效的对的过滤网层、活性炭过滤层和海绵过滤层进行快速更换，大大提高其更换效率；通过将通过进水管二与圆筒连接，可以对进水管二内的水进行过滤，在反冲洗时，有效的避免进水管二出现堵塞现象；通过设置清洁机构和电动伸缩杆，可以对观察窗的内壁进行清洗，防止污水影响了观察窗的清晰度，同时设置风机和进水管一，有效的对清洁机构进行清洗和风干，使清洁机构处于干净状态，从而提高观察窗的清晰对，便于工作人员对集水箱内污水进行精确检测。
（发明人：张兴;杨森;纪谦茂;王希凤;国慧;韩景皓;宫义）
