申请日2021.02.28
公开（公告）日2021.10.22
IPC分类号C02F7/00
摘要
本实用新型提供一种生活污水改良型一体化处理设备，包括，处理设备本体，所述处理设备本体上设置有曝气池；升降组件，所述升降组件固定于所述曝气池的内部，所述升降组件包括滑动板，所述滑动板上开设有升降槽，所述升降槽的内部滑动连接有曝气盘，所述曝气盘上固定连接有密封筒，所述滑动板上开设有收纳槽；复位组件，所述复位组件固定于所述滑动板的内部，所述复位组件包括复位槽，本实用新型提供的生活污水改良型一体化处理设备通过对曝气池内部的曝气盘进行推动，使曝气盘不再凸起，从而可以对曝气池内部的污泥进行清理，避免了凸起的曝气盘会使污泥清理设备无法彻底对污泥进行清理，从而影响设备对污水的净化效果。
权利要求书
1.一种生活污水改良型一体化处理设备，其特征在于，包括：
处理设备本体，所述处理设备本体上设置有曝气池；
升降组件，所述升降组件固定于所述曝气池的内部，所述升降组件包括滑动板，所述滑动板上开设有升降槽，所述升降槽的内部滑动连接有曝气盘，所述曝气盘上固定连接有密封筒，所述滑动板上开设有收纳槽；
复位组件，所述复位组件固定于所述滑动板的内部，所述复位组件包括复位槽，所述复位槽的内部固定连接有连通管，所述连通管的表面套接有第一弹簧，所述第一弹簧的一端固定连接有推动板；
定位组件，所述定位组件固定于所述复位槽的内部，所述定位组件包括推动槽，所述推动槽的内部固定连接有推动杆，所述推动杆上固定连接有第一滑动杆，所述滑动杆上固定连接有定位块，所述推动板上固定连接有第二滑动杆；
推动组件，所述推动组件固定于所述曝气池上，所述推动组件包括固定壳，所述推动杆的表面套接有第二弹簧，并且推动杆的表面固定连接有复位盘，所述推动杆的一端固定连接有握把。
2.根据权利要求1所述的生活污水改良型一体化处理设备，其特征在于，所述滑动板固定于所述曝气池的底部，所述密封筒的表面与所述升降槽的内表面滑动连接。
3.根据权利要求1所述的生活污水改良型一体化处理设备，其特征在于，所述密封筒的表面与所述收纳槽的内表面滑动连接，所述复位槽开设与所述滑动板的内部。
4.根据权利要求1所述的生活污水改良型一体化处理设备，其特征在于，所述连通管与所述曝气盘滑动连接，所述推动槽开设于所述滑动板的内部。
5.根据权利要求1所述的生活污水改良型一体化处理设备，其特征在于，所述第一滑动杆与所述滑动板滑动连接，所述第二滑动杆上的结构与所述第一滑动杆上的结构相同。
6.根据权利要求1所述的生活污水改良型一体化处理设备，其特征在于，所述固定壳固定于所述曝气池上，所述第二弹簧位于所述复位盘的右侧。
7.根据权利要求1所述的生活污水改良型一体化处理设备，其特征在于，还包括，拉动组件，所述拉动组件固定于所述滑动板的内部，所述拉动组件包括拉动槽，所述拉动槽的内部滑动连接有拉动绳，所述拉动绳的一端固定连接有握杆。
说明书
一种生活污水改良型一体化处理设备
技术领域
本实用新型涉及生活污水处理技术领域，尤其涉及一种生活污水改良型一体化处理设备。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等，生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)，存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭，细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。
对污水处理时，大多采用曝气池对污水进行处理，曝气池是活性污泥法的反应主体，污水在流经曝气池时，一部分污染物被活性污泥上的微生物生长代谢利用，一部分难降解的污染物会随污水流到下一个构筑物，若曝气池出现异常情况，则流到下一个构筑物的污染物就可能超标，当后面构筑物的进水负荷增大到系统不能承受的范围时，整个水处理系统便会崩溃，从而引起出水超标，因此，曝气池的正常工作是活性污泥法正常运行的关键。
在现有技术中，曝气池中会安装多个曝气盘，但曝气盘会影响定期对污泥的清理，若污泥清理不彻底，污泥在曝气池中停留时间过长会因为污泥老化而发生曝气池污泥发黑，从而会造成会污染物超标，影响设备对污水的净化。
因此，有必要提供一种生活污水改良型一体化处理设备解决上述技术问题。
实用新型内容
本实用新型提供一种生活污水改良型一体化处理设备，解决了曝气盘会影响定期对污泥的清理的问题。

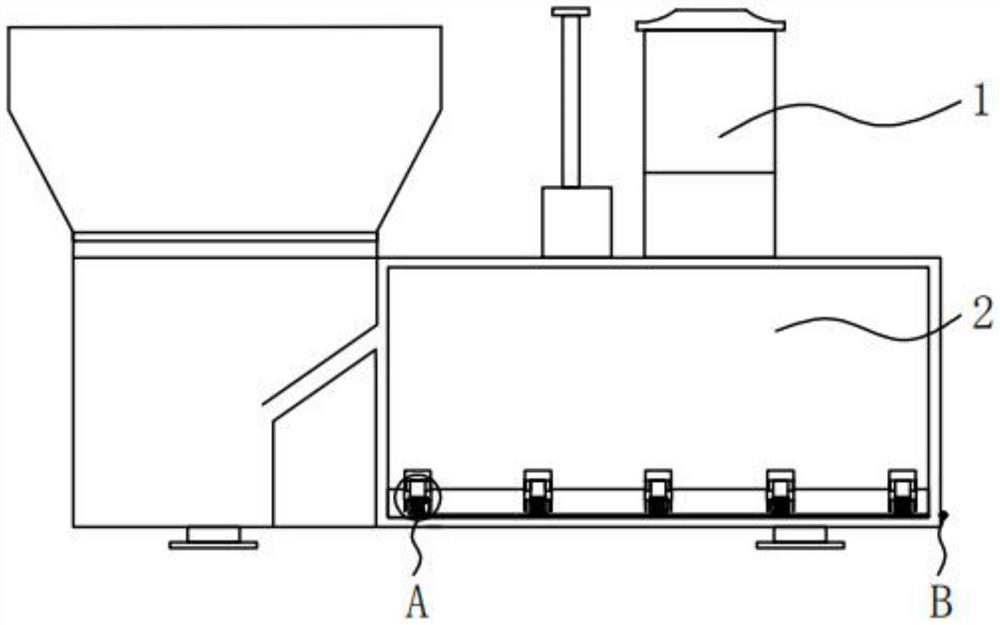

为解决上述技术问题，本实用新型提供的生活污水改良型一体化处理设备，包括：处理设备本体，所述处理设备本体上设置有曝气池；升降组件，所述升降组件固定于所述曝气池的内部，所述升降组件包括滑动板，所述滑动板上开设有升降槽，所述升降槽的内部滑动连接有曝气盘，所述曝气盘上固定连接有密封筒，所述滑动板上开设有收纳槽；复位组件，所述复位组件固定于所述滑动板的内部，所述复位组件包括复位槽，所述复位槽的内部固定连接有连通管，所述连通管的表面套接有第一弹簧，所述第一弹簧的一端固定连接有推动板；定位组件，所述定位组件固定于所述复位槽的内部，所述定位组件包括推动槽，所述推动槽的内部固定连接有推动杆，所述推动杆上固定连接有第一滑动杆，所述滑动杆上固定连接有定位块，所述推动板上固定连接有第二滑动杆；推动组件，所述推动组件固定于所述曝气池上，所述推动组件包括固定壳，所述推动杆的表面套接有第二弹簧，并且推动杆的表面固定连接有复位盘，所述推动杆的一端固定连接有握把。
优选的，所述滑动板固定于所述曝气池的底部，所述密封筒的表面与所述升降槽的内表面滑动连接。
优选的，所述密封筒的表面与所述收纳槽的内表面滑动连接，所述复位槽开设与所述滑动板的内部。
优选的，所述连通管与所述曝气盘滑动连接，所述推动槽开设于所述滑动板的内部。
优选的，所述第一滑动杆与所述滑动板滑动连接，所述第二滑动杆上的结构与所述第一滑动杆上的结构相同。
优选的，所述固定壳固定于所述曝气池上，所述第二弹簧位于所述复位盘的右侧。
优选的，还包括，拉动组件，所述拉动组件固定于所述滑动板的内部，所述拉动组件包括拉动槽，所述拉动槽的内部滑动连接有拉动绳，所述拉动绳的一端固定连接有握杆。
与相关技术相比较，本实用新型提供的生活污水改良型一体化处理设备具有如下有益效果：
本实用新型提供一种生活污水改良型一体化处理设备，通过对曝气池内部的曝气盘进行推动，使曝气盘不再凸起，从而可以对曝气池内部的污泥进行清理，避免了凸起的曝气盘会使污泥清理设备无法彻底对污泥进行清理，从而影响设备对污水的净化效果。
（发明人：刘真齐;于前伟）
